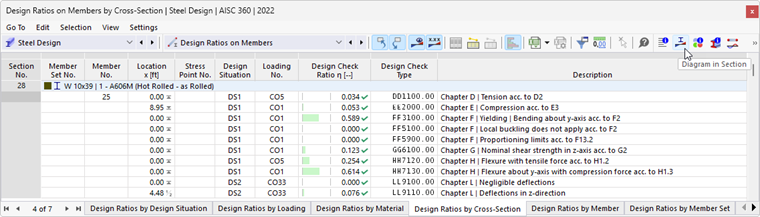

Les développements des résultats dans la section représentent les résultats aux points de contrainte de la section. Pour ouvrir cette représentation, cliquez sur le bouton
. Il est disponible dans les tableaux de résultats de la catégorie 'Vérification de l'acier' pour les objets barre, mais pas pour les surfaces.

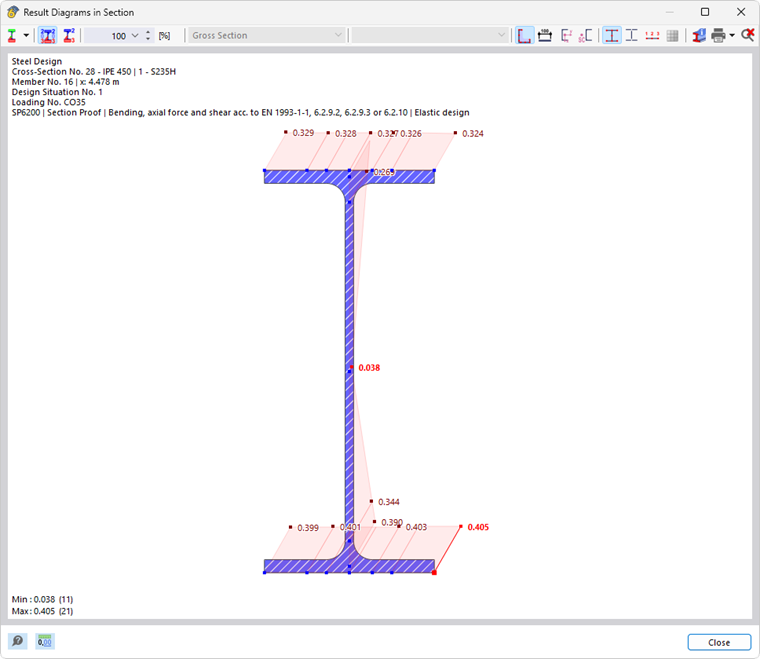

La fenêtre 'Développements des résultats dans la section' s'affiche. Le graphique montre l'état des contraintes correspondant au résultat de la ligne de tableau actuelle.
Vous pouvez commander le graphique comme d'habitude à la souris, par exemple zoomer. Les fonctions sont décrites au chapitre Commande graphique du manuel RFEM.
La représentation des résultats peut également être adaptée à l'aide des boutons de la barre d'outils. Ils sont affectés aux fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton de liste avec possibilité de sélection pour Types de résultats |
|
Affiche et masque les valeurs aux points de contrainte |
|
Affiche uniquement les valeurs extrêmes des résultats positifs et négatifs |
|
Permet de mettre à l'échelle les développements des résultats via un facteur en [%] |
|
Affiche et masque le contour de la section |
|
Affiche et masque les cotes |
|
Affiche et masque le système d'axes |
|
Affiche et masque le centre de cisaillement |
|
Affiche et masque les points de contrainte |
|
Affiche et masque les éléments c/t (champs individuels) |
|
Affiche et masque la numérotation des points de contrainte |
|
Affiche et masque le maillage EF |
|
Ouvre la fenêtre 'Informations sur la section' |
|
Permet d'imprimer la représentation actuelle |
|
Affiche la vue d'ensemble des développements des résultats |
Types de résultats
À l'aide du bouton de liste
, vous pouvez sélectionner les résultats à afficher sur la section. Selon la vérification, les possibilités suivantes sont disponibles :
- Diagramme des taux d'utilisation
- Contraintes
- Contraintes unitaires
- Déformations
- Déformations unitaires
Selon les sollicitations présentes, vous pouvez afficher différents résultats sur la section. Utilisez pour cela les options de sélection dans la barre de menus.
La désignation TWA signifie un résultat issu d'un calcul de section à parois minces, FEM un calcul de section par éléments finis. Pour la vérification, la méthode définie pour la section est utilisée respectivement (voir chapitre Querschnitte).
L'ajout FSM pour les figures de flambement désigne des résultats basés sur la méthode des bandes finies (voir article spécialisé Lineare Verzweigungslastanalyse mit der Finite-Streifen-Methode).
Les résultats du calcul par éléments finis sont toujours représentés sous forme de dégradés de couleurs directement sur la section. Les résultats de l'analyse à parois minces ainsi que le taux d'utilisation sont en revanche tracés sous forme de développements aux points de contrainte.
Répartition élastique des contraintes
Lors de l'affichage des contraintes pour les efforts internes présents dans la vérification correspondante, il convient de noter que les contraintes sont toujours calculées avec une répartition élastique. Dans le cas d'une vérification de section plastique, les contraintes affichées ne constituent donc qu'une information supplémentaire et ne sont pas utilisées pour la vérification. Une répartition plastique des contraintes dans la section ne peut actuellement pas être calculée.
Contraintes sur la section efficace

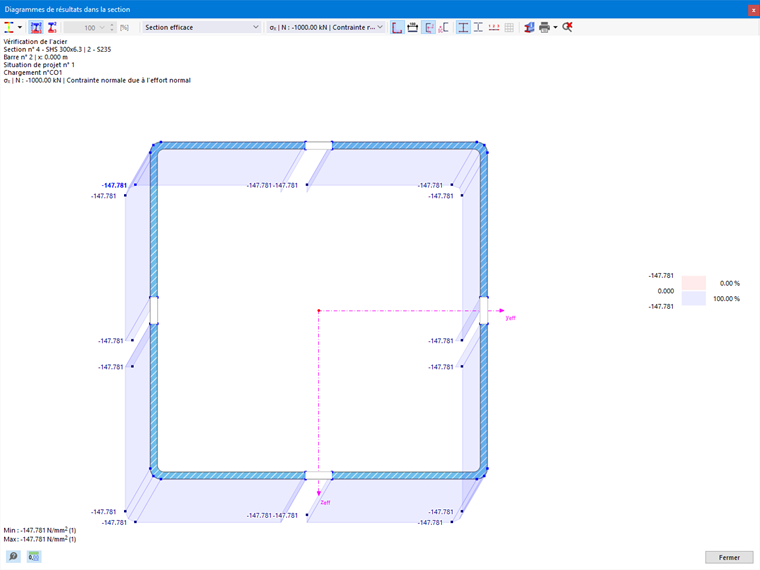

Si, pour la vérification sélectionnée, la détermination des contraintes est effectuée sur la section efficace (par exemple pour la classe de section 4 de l'Eurocode 3), il est possible de distinguer dans la liste de sélection l'affichage des contraintes sur la section efficace et sur la section brute.
Impression du graphique
Grâce aux possibilités du bouton de liste
, vous pouvez imprimer directement le graphique actuel, l'enregistrer au format PDF ou le transférer dans le protocole d'impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
