Los diagramas de resultados en la sección representan los resultados en los puntos de tensión de la sección. Para abrir esta representación, haga clic en el botón
. Está disponible en las tablas de resultados de la categoría 'Dimensionamiento de acero' para objetos barra, pero no para superficies.

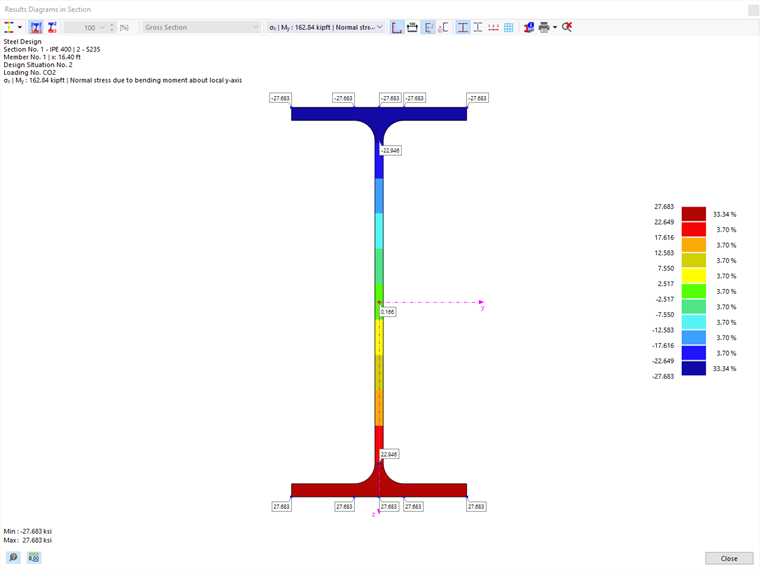

Aparece la ventana 'Diagramas de resultados en la sección'. La gráfica muestra el estado de tensiones que corresponde al resultado de la fila de tabla actual.
Puede controlar la gráfica con el ratón como de costumbre, por ejemplo, ampliando. Las funciones se describen en el capítulo Steuerung gráfica del manual de RFEM.
La representación de resultados también puede ajustarse con los botones de la barra de herramientas. Tienen asignadas las siguientes funciones:
| Botón | Función |
|---|---|
|
|
Botón de lista con opción de selección para Tipos de resultados |
|
|
Muestra y oculta los valores en los puntos de tensión |
|
|
Muestra solo los valores extremos de resultados positivos y negativos |
|
|
Permite escalar los diagramas de resultados mediante un factor en [%] |
|
|
Muestra y oculta el contorno de la sección |
|
|
Muestra y oculta las cotas |
|
|
Muestra y oculta el sistema de ejes |
|
|
Muestra y oculta el centro de cortante |
|
|
Muestra y oculta los puntos de tensión |
|
|
Muestra y oculta las partes c/t (campos individuales) |
|
|
Muestra y oculta la numeración de los puntos de tensión |
|
|
Muestra y oculta la malla FE |
|
|
Abre la ventana 'Información sobre la sección' |
|
|
Permite imprimir la representación actual |
|
|
Muestra la vista general de los diagramas de resultados |
Tipos de resultados
Mediante el botón de lista
puede seleccionar qué resultados deben mostrarse en la sección. Dependiendo de la comprobación, están disponibles las siguientes opciones:
- Diagrama de aprovechamientos
- Tensiones
- Tensiones unitarias
- Deformaciones unitarias
- Deformaciones unitarias
Dependiendo de las solicitaciones disponibles, puede mostrar diferentes resultados en la sección. Para ello, utilice las opciones de selección en la barra de menú.
La designación TWA corresponde a un resultado de un cálculo de secciones de pared delgada, FEM a un cálculo de secciones con elementos finitos. Para la comprobación se utiliza el método que esté definido para la sección (véase el capítulo Querschnitte).
El añadido FSM para formas de pandeo designa resultados basados en el método de tiras finitas (véase el artículo técnico Lineare Verzweigungslastanalyse mit der Finite-Streifen-Methode).
Los resultados del cálculo de elementos finitos siempre se muestran como gradientes de color directamente en la sección. En cambio, los resultados del análisis de pared delgada, así como el aprovechamiento, se representan como diagramas en los puntos de tensión.
Distribución elástica de tensiones
Al mostrar las tensiones para los esfuerzos internos existentes en la comprobación correspondiente, debe tenerse en cuenta que las tensiones siempre se calculan con una distribución elástica. En una comprobación de sección plástica, las tensiones mostradas constituyen, por tanto, únicamente una información adicional y no se utilizan para la comprobación. Actualmente no puede calcularse una distribución plástica de tensiones en la sección.

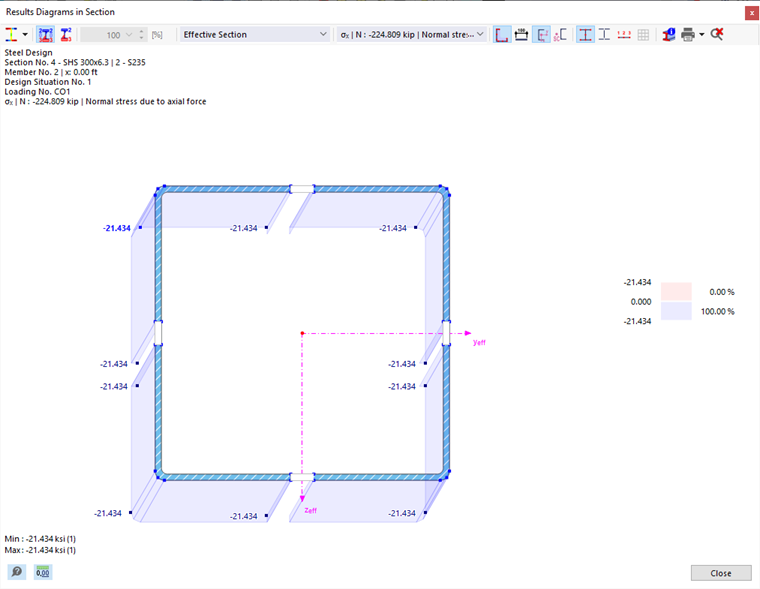

Tensiones en la sección eficaz
Si para la comprobación seleccionada la determinación de tensiones se realiza en la sección eficaz (por ejemplo, en la clase de sección 4 del Eurocódigo 3), en la lista de selección puede distinguirse entre la visualización de las tensiones en la sección eficaz y en la sección bruta.

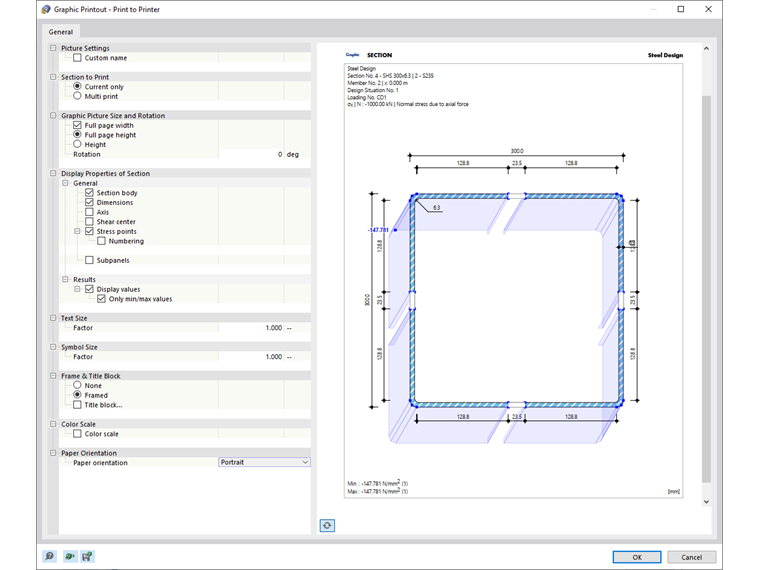

Impresión gráfica
Con las opciones del botón de lista
puede imprimir directamente la gráfica actual, guardarla como PDF o transferirla al protocolo de impresión. Los detalles a mostrar también pueden definirse en la vista previa de impresión.
