Ergebnisverläufe im Querschnitt

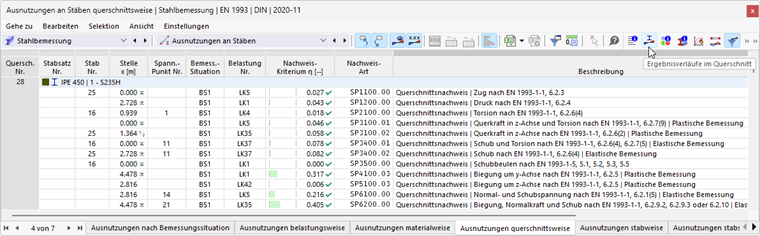

Die Ergebnisverläufe im Querschnitt bilden die Ergebnisse an den Spannungspunkten des Querschnitts ab. Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche Diagramm im Schnitt . Sie steht in den Ergebnistabellen der Kategorie 'Stahlbemessung' für Stabobjekte zur Verfügung, nicht jedoch für Flächen.

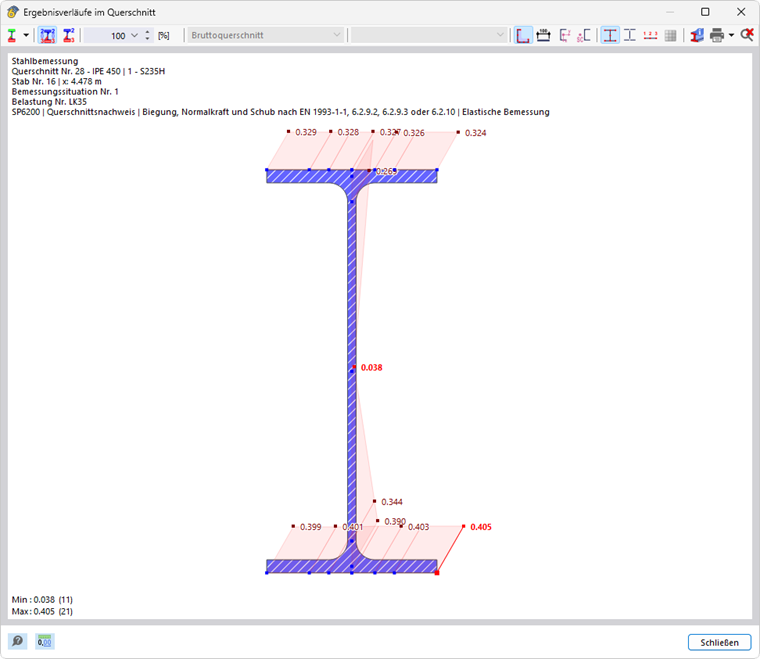

Es erscheint das Fenster 'Ergebnisverläufe im Querschnitt'. Die Grafik zeigt den Spannungszustand, der für das Ergebnis der aktuellen Tabellenzeile vorliegt.

Sie können die Grafik wie gewohnt mit der Maus steuern, beispielsweise zoomen. Die Funktionen sind im Kapitel Grafiksteuerung des RFEM-Handbuchs beschrieben.

Die Ergebnisdarstellung lässt sich auch mit den Schaltflächen in der Symbolleiste anpassen. Sie sind mit folgenden Funktionen belegt:

Schaltfläche Funktion
Diagramm Nachweis Listenschaltfläche mit Auswahlmöglichkeit für Ergebnisarten
Werte an allen Spannungspunkten anzeigen Blendet die Werte in den Spannungspunkten ein und aus
Nur Extremwerte anzeigen Zeigt nur die Extremwerte von positiven und negativen Ergebnissen an
Faktor in Prozent Ermöglicht das Skalieren der Ergebnisverläufe über einen Faktor in [%]
Querschnittskontur anzeigen Blendet die Querschnittskontur ein und aus
Bemaßung anzeigen Blendet die Bemaßungen ein und aus
Achsensystem anzeigen Blendet das Achsensystem ein und aus
Schubmittelpunkt anzeigen Blendet den Schubmittelpunkt ein und aus
Spannungspunkte anzeigen Blendet die Spannungspunkte ein und aus
Nummerierung der Spannungspunkte anzeigen Blendet die Nummerierung der Spannungspunkte ein und aus
Querschnittsinformationen Öffnet das Fenster 'Informationen über Querschnitt'
Sofort Drucken Ermöglicht das Drucken der aktuellen Darstellung
Gesamtes Modell anzeigen Stellt die Gesamtansicht der Ergebnisverläufe dar

Ergebnisarten

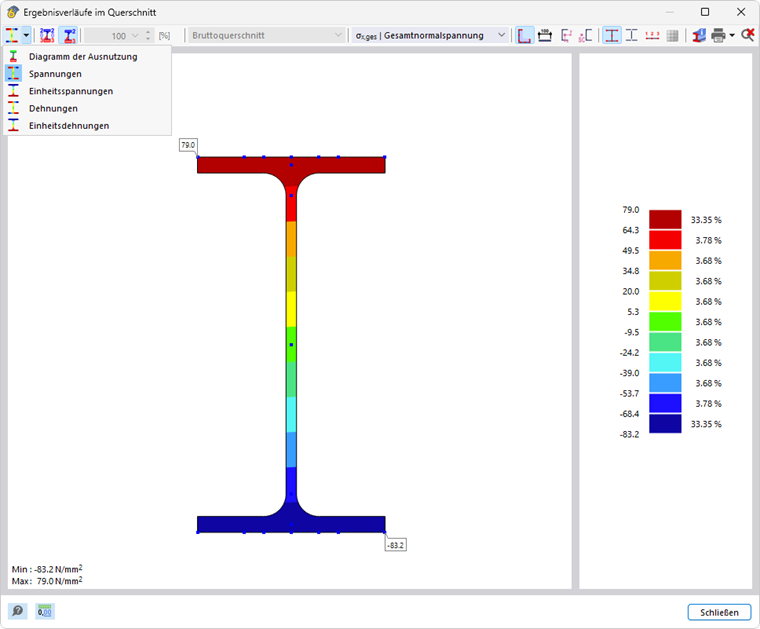

Über die Listenschaltfläche Diagramm Nachweis können Sie auswählen, welche Ergebnisse am Querschnitt dargestellt werden sollen. Je nach Nachweis stehen folgende Möglichkeiten zur Auswahl:

  • Diagramm der Ausnutzungen
  • Spannungen
  • Einheitsspannungen
  • Dehnungen
  • Einheitsdehnungen

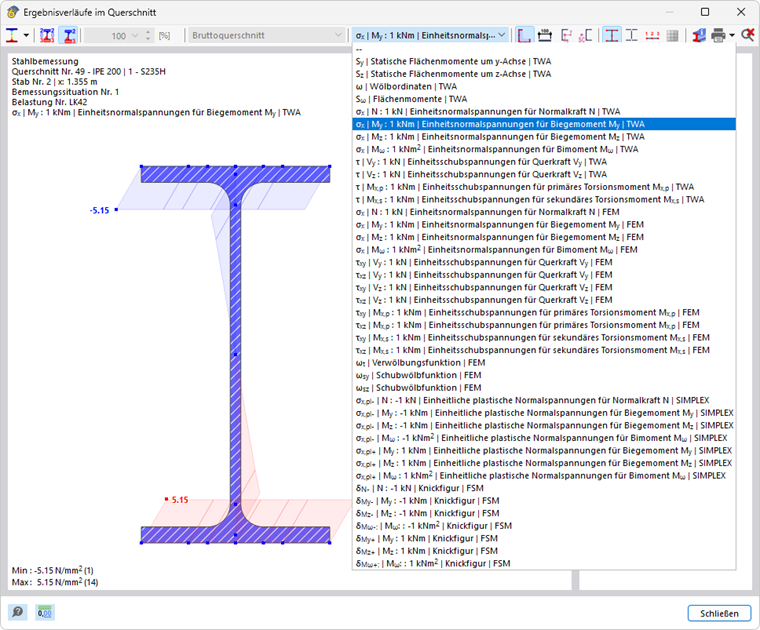

Je nach vorhandener Beanspruchung können Sie verschiedene Ergebnisse am Querschnitt anzeigen lassen. Nutzen Sie hierzu die Auswahllisten im oberen Dialogmenü. Die Bezeichnung TWA steht hierbei für ein Ergebnis aus einer dünnwandigen Querschnittsberechnung und FEM für eine Querschnittsberechnung mit finiten Elementen. Für den Nachweis wird jeweils die im Querschnitt aktivierte Methode genutzt, siehe auch Kapitel Querschnitte.

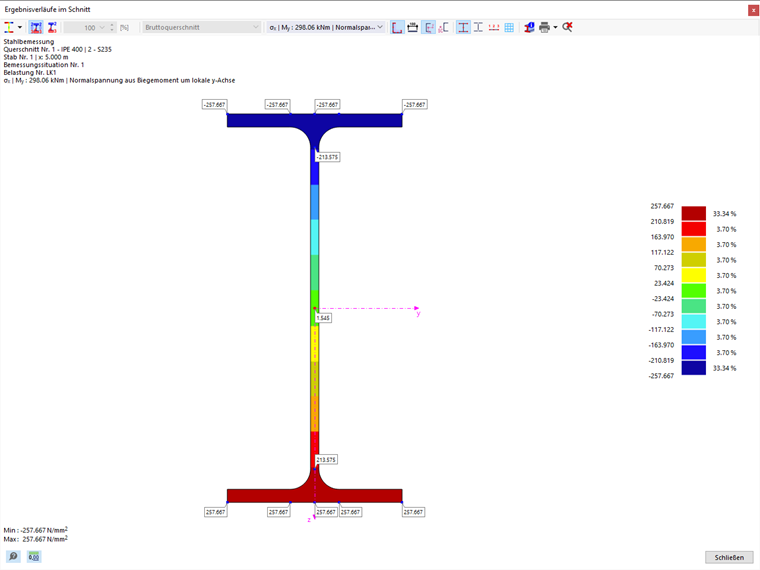

Elastische Spannungsverteilung

Bei der Anzeige der Spannungen für die beim entsprechenden Nachweis vorhandenen Schnittgrößen ist zu beachten, dass die Spannungen immer mit einer elastischen Verteilung berechnet werden. Bei einem plastischen Querschnittsnachweis stellen die angezeigten Spannungen also lediglich eine zusätzliche Information dar und werden nicht für den Nachweis genutzt. Eine plastische Spannungsverteilung im Querschnitt kann aktuell nicht berechnet werden.

Spannungen am wirksamen Querschnitt

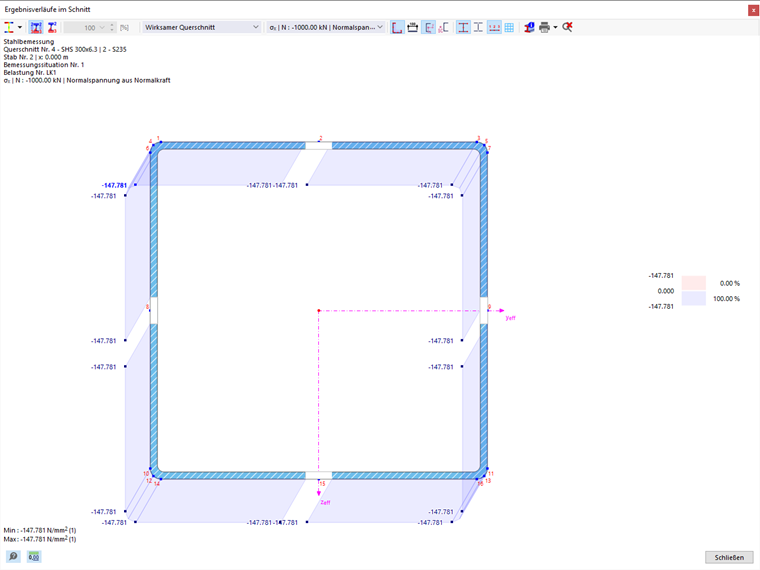

Erfolgt für den ausgewählten Nachweis die Spannungsermittlung am wirksamen Querschnitt (zum Beispiel bei Querschnittsklasse 4 des Eurocode 3), so kann in der Auswahlliste zwischen der Anzeige der Spannungen am wirksamen Querschnitt und am Bruttoquerschnitt unterschieden werden.

Schaltflächen

Nutzen Sie die in der Tabelle beschriebenen Schaltflächen, um die in der Grafik angezeigten Elemente zu aktivieren oder zu deaktivieren:

Werte an allen Spannungspunkten anzeigen Werte an allen Spannungspunkten anzeigen
Nur Extremwerte anzeigen Nur Extremwerte anzeigen
Querschnittskontur anzeigen Querschnittskontur anzeigen
Bemaßung anzeigen Bemaßung anzeigen
Achsensystem anzeigen Achsensystem anzeigen
Schubmittelpunkt anzeigen Schubmittelpunkt anzeigen
Spannungspunkte anzeigen Spannungspunkte anzeigen
Einzelfelder anzeigen Einzelfelder anzeigen
Nummerierung der Spannungspunkte anzeigen Nummerierung der Spannungspunkte anzeigen (nur verfügbar, wenn Spannungspunkte angezeigt werden)
FE-Netz anzeigen FE-Netz anzeigen

Ein Ergebnis aus der Finite-Elemente-Berechnung wird immer über einen Farbverlauf direkt am Querschnitt angezeigt. Die Ergebnisse aus der dünnwandigen Analyse und die Ausnutzung werden als Verlauf in den Spannungspunkten angetragen. Zur Skalierung der Anzeigewerte wird Ihnen eine Liste im oberen Menü des Dialogs angezeigt.

Grafikausdruck

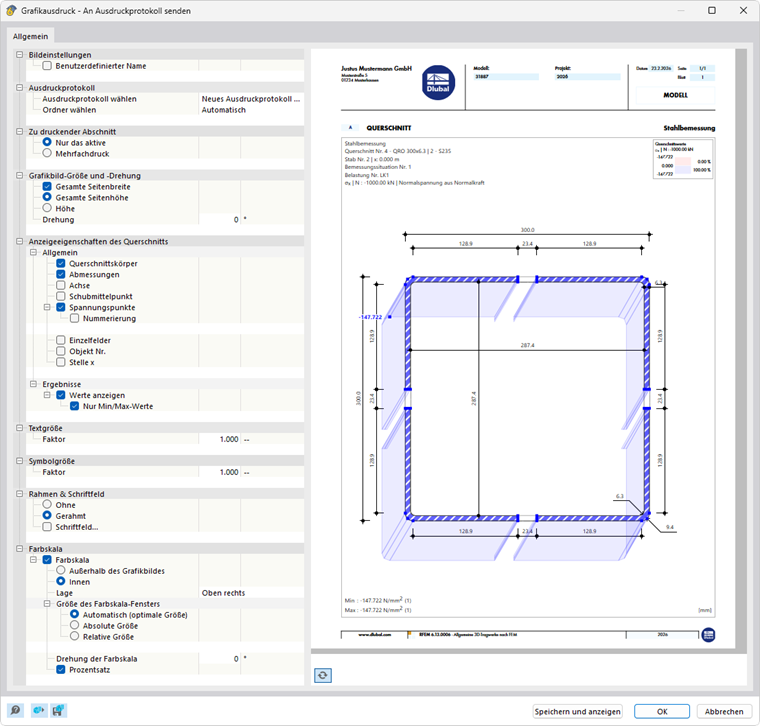

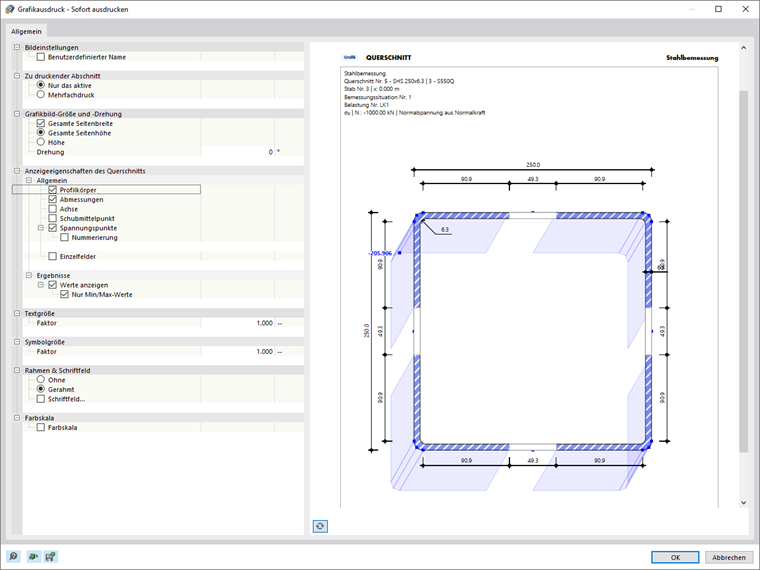

Zudem steht Ihnen die Möglichkeit des Grafikdrucks zur Verfügung. Mit der Schaltfläche Sofort Drucken können Sie eine Momentaufnahme direkt drucken oder in das Ausdruckprotokoll übernehmen. Die anzuzeigenden Objekte und Abmessungen können ebenso in der Druckvorschau festgelegt werden.
