Průběh výsledků v řezu

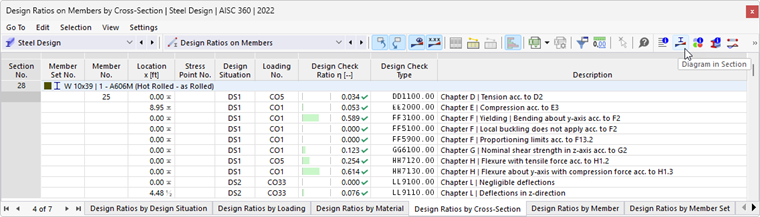

Příčné výstupy výsledků zobrazují výsledky v napěťových bodech průřezu. Pro vyvolání tohoto zobrazení klikněte na tlačítko Diagram v průřezu . Toto je k dispozici v tabulkách výsledků kategorie 'Ocelové dimenzování' pro prutové objekty, nikoli však pro plochy.

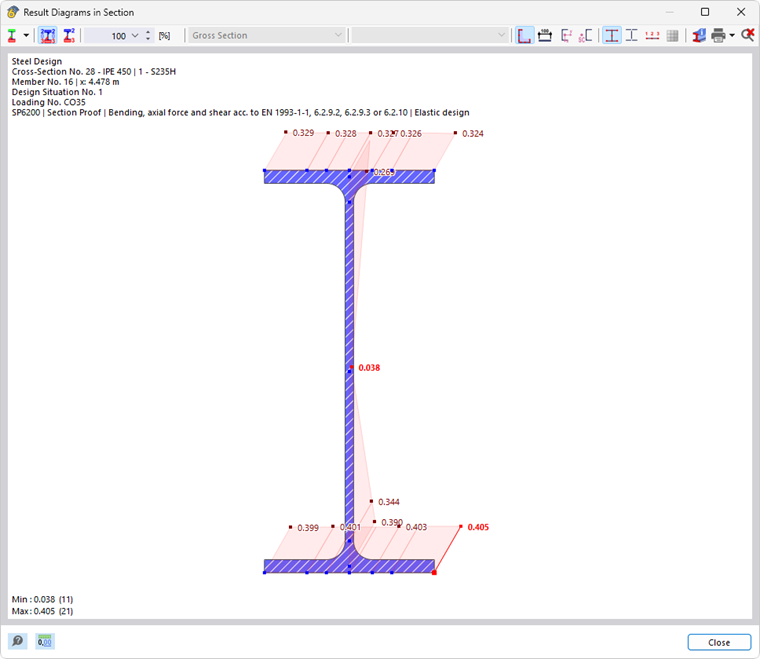

Objeví se okno 'Příčné výstupy výsledků'. Grafika ukazuje napěťový stav, který odpovídá výsledku aktuálního řádku tabulky.

Grafiku můžete ovládat myší, například přiblížit. Funkce jsou popsány v kapitole Ovládání grafiky v příručce RFEM.

Zobrazení výsledků lze také přizpůsobit pomocí tlačítek na panelu nástrojů. Jsou s následujícími funkcemi:

Tlačítko Funkce
Diagram využití Roletová nabídka s výběrem pro Druhy výsledků
Zobrazení hodnot ve všech napěťových bodech Zobrazí a skryje hodnoty v napěťových bodech
Zobrazit pouze extrémní hodnoty Zobrazí pouze extrémní hodnoty z pozitivních a negativních výsledků
Součinitel v procentech Umožňuje měřítkování křivek výsledků pomocí faktoru v [%]
Zobrazit obrysy průřezu Zobrazí a skryje konturu průřezu
Zobrazit kóty Zobrazí a skryje kóty
Zobrazit osový systém Zobrazí a skryje osový systém
Zobrazit střed smyku Zobrazí a skryje střed smyků
Zobrazit napěťové body průřezu Zobrazí a skryje napěťové body
Zobrazit číslování napěťových bodů Zobrazí a skryje číslování napěťových bodů
Informace o průřezu Otevře okno 'Informace o průřezu'
Ihned k vytištění Umožňuje tisknout aktuální zobrazení
Zobrazit celý model Zobrazuje celkový pohled křivek výsledků

Druhy výsledků

Pomocí roletového tlačítka Diagram využití můžete vybrat, které výsledky se mají v průřezu zobrazit. V závislosti na ověření jsou k dispozici následující možnosti:

  • Diagramy využití
  • Napětí
  • Jednotková napětí
  • Deformace
  • Jednotkové deformace

V závislosti na přítomném zatížení můžete zobrazit různé výsledky v průřezu. K tomu použijte nabídky v horním dialogovém menu. Označení TWA znamená výsledek z tenkostěnné analýzy průřezu a FEM analýza průřezu s konečnými prvky. Pro ověření se vždy použije metoda aktivovaná v průřezu, viz také kapitola Průřezy.

Elastické rozložení napětí

Při zobrazení napětí pro přítomné vnitřní síly u příslušného ověření je třeba mít na paměti, že napětí se vždy počítají elastickým způsobem. Při plastickém průřezovém ověření představují zobrazená napětí pouze dodatečnou informaci a nejsou využívána pro samotné ověření. Plastické rozložení napětí v průřezu zatím nelze spočítat.

Napětí na účinném průřezu

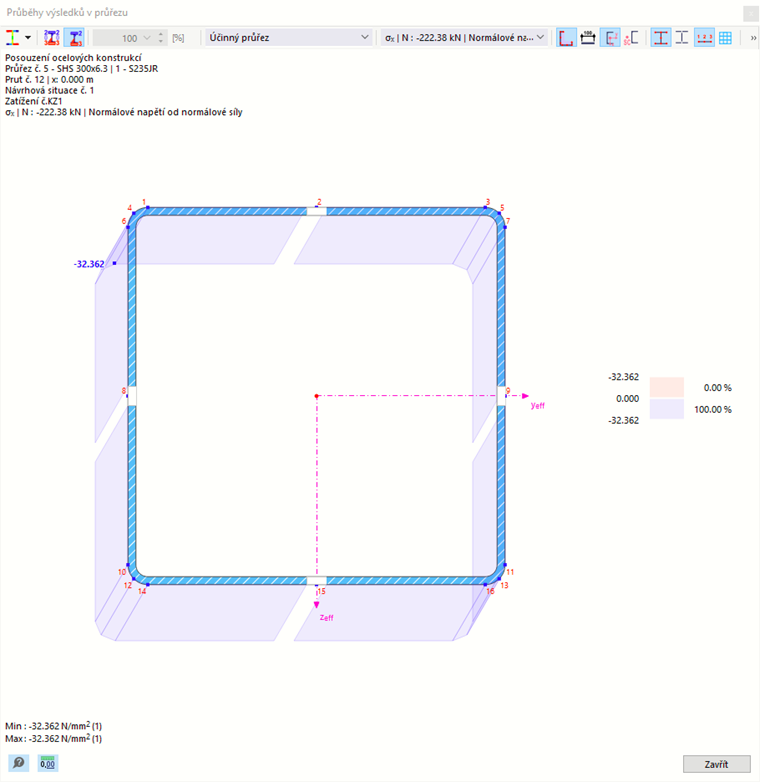

Pokud je napětí pro vybrané ověření určováno na účinném průřezu (například u průřezové třídy 4 dle Eurokódu 3), je možné v rozbalovacím seznamu přepínat mezi zobrazením napětí na účinném průřezu a na hrubém průřezu.

Tlačítka

Pomocí tlačítek popsaných v tabulce můžete aktivovat nebo deaktivovat zobrazené prvky na grafice:

Zobrazení hodnot ve všech napěťových bodech Zobrazit hodnoty ve všech napěťových bodech
Zobrazit pouze extrémní hodnoty Zobrazit pouze extrémní hodnoty
Zobrazit obrysy průřezu Zobrazit konturu průřezu
Zobrazit kóty Zobrazit kóty
Zobrazit osový systém Zobrazit osový systém
Zobrazit střed smyku Zobrazit střed smyků
Zobrazit napěťové body průřezu Zobrazit napěťové body
Zobrazit jednotlivá pole Zobrazit jednotlivé pole
Zobrazit číslování napěťových bodů Zobrazit číslování napěťových bodů (k dispozici pouze pokud jsou zobrazeny napěťové body)
Zobrazit síť prvků Zobrazit síť FE

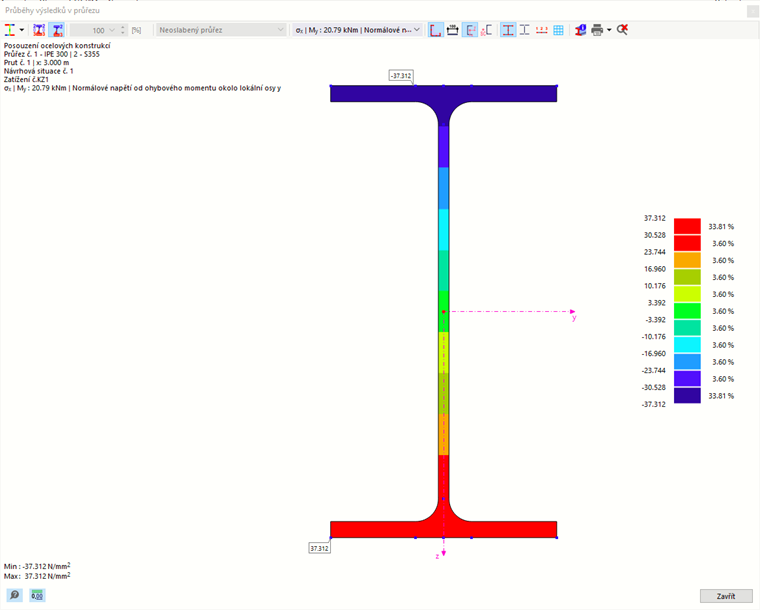

Výsledek z výpočtu konečnými prvky je vždy zobrazen pomocí barevné mapy přímo na průřezu. Výsledky z tenkostěnné analýzy a míra využití se znázorní jako průběh v napěťových bodech. Pro škálování zobrazovaných hodnot je v horní nabídce dialogu k dispozici seznam.

Výstup grafiky

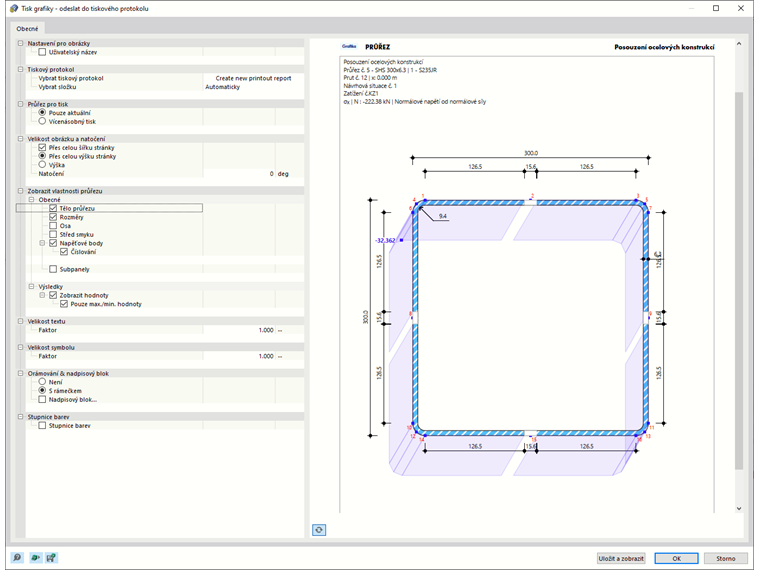

Rovněž je k dispozici možnost tisku grafiky. Pomocí tlačítka Ihned k vytištění můžete vytisknout snímek přímo nebo jej převzít do výstupní zprávy. Objekty a rozměry, které se mají zobrazit, lze také definovat v náhledu tisku.
