Rozkłady wyników w przekroju przedstawiają wyniki w punktach naprężeń przekroju. Aby wywołać ten widok, kliknij przycisk
. Jest on dostępny w tabelach wyników kategorii „Projektowanie stali” dla obiektów prętowych, lecz nie dla powierzchni.
Pojawia się okno „Rozkłady wyników w przekroju”. Grafika pokazuje stan naprężeń, który odpowiada wynikowi bieżącego wiersza tabeli.
Grafiką można sterować myszą w standardowy sposób, na przykład powiększać ją. Funkcje są opisane w rozdziale Steuerowanie grafiki podręcznika RFEM.
Wyświetlanie wyników można również dostosować za pomocą przycisków na pasku narzędzi. Są one przypisane do następujących funkcji:
| Przycisk | Funkcja |
|---|---|
|
Przycisk listy z możliwością wyboru rodzajów wyników |
|
Włącza i wyłącza wartości w punktach naprężeń |
|
Wyświetla tylko wartości ekstremalne wyników dodatnich i ujemnych |
|
Umożliwia skalowanie przebiegów wyników przez współczynnik w [%] |
|
Włącza i wyłącza obrys przekroju |
|
Włącza i wyłącza wymiarowanie |
|
Włącza i wyłącza układ osi |
|
Włącza i wyłącza środek ścinania |
|
Włącza i wyłącza punkty naprężeń |
|
Włącza i wyłącza elementy c/t (pojedyncze pola) |
|
Włącza i wyłącza numerację punktów naprężeń |
|
Włącza i wyłącza siatkę FE |
|
Otwiera okno „Informacje o przekroju” |
|
Umożliwia drukowanie bieżącego widoku |
|
Przedstawia widok całkowity przebiegów wyników |
Rodzaje wyników
Za pomocą przycisku listy
można wybrać, które wyniki mają być przedstawione na przekroju. W zależności od wymiarowania dostępne są następujące możliwości:
- Wykres wykorzystania
- Naprężenia
- Naprężenia jednostkowe
- Odkształcenia
- Odkształcenia jednostkowe
W zależności od występującego obciążenia można wyświetlać różne wyniki na przekroju. Skorzystaj w tym celu z opcji wyboru na pasku menu.
Oznaczenie TWA oznacza wynik z obliczeń przekroju cienkościennego, FEM - z obliczeń przekroju metodą elementów skończonych. Do wymiarowania stosowana jest metoda przypisana do przekroju (zob. rozdział Querschnitte).
Dodatek FSM przy postaciach wyboczenia oznacza wyniki oparte na metodzie pasm skończonych (zob. artykuł specjalistyczny Lineare Verzweigungslastanalyse mit der Finite-Streifen-Methode).

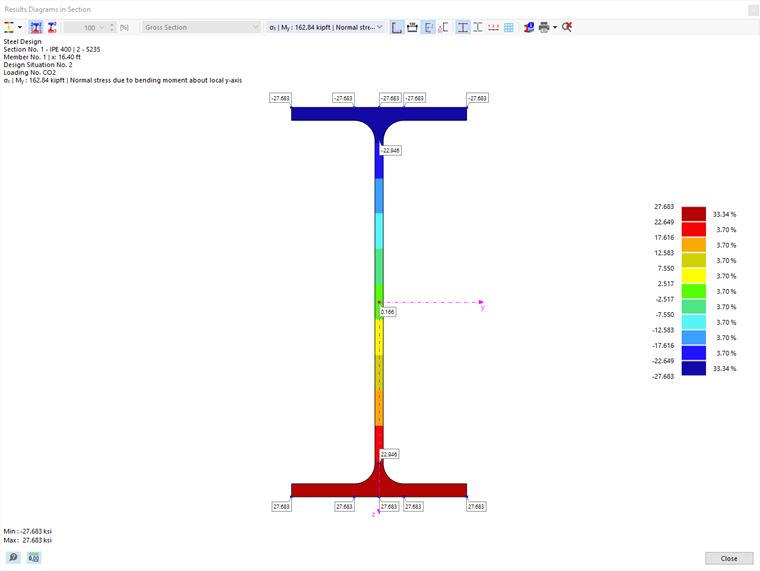

Wyniki obliczeń elementów skończonych są zawsze przedstawiane jako przebiegi kolorystyczne bezpośrednio na przekroju. Natomiast wyniki analizy cienkościennej oraz wykorzystanie są nanoszone jako przebiegi w punktach naprężeń.
Sprężysty rozkład naprężeń
Przy wyświetlaniu naprężeń dla sił wewnętrznych występujących w odpowiednim wymiarowaniu należy pamiętać, że naprężenia są zawsze obliczane z rozkładem sprężystym. W przypadku plastycznego wymiarowania przekroju wyświetlane naprężenia stanowią więc jedynie dodatkową informację i nie są wykorzystywane do wymiarowania. Plastycznego rozkładu naprężeń w przekroju nie można obecnie obliczyć.
Naprężenia w przekroju efektywnym

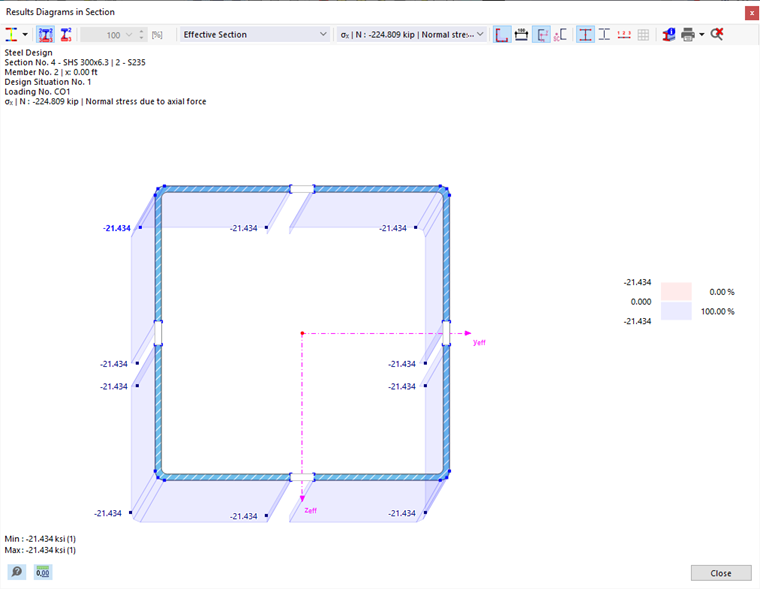

Jeżeli dla wybranego wymiarowania wyznaczanie naprężeń odbywa się w przekroju efektywnym (na przykład przy klasie przekroju 4 według Eurokodu 3), to na liście wyboru można rozróżnić między wyświetlaniem naprężeń w przekroju efektywnym i w przekroju brutto.

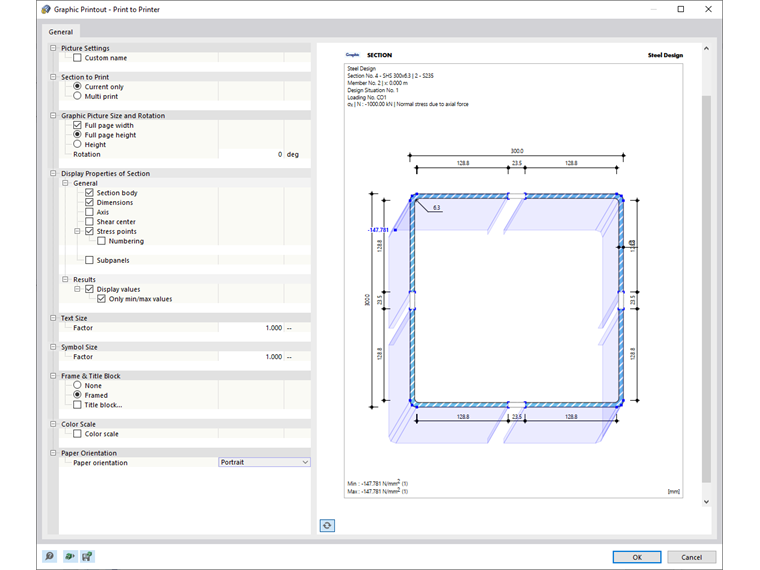

Wydruk grafiki
Za pomocą funkcji przycisku listy
można bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do protokołu wydruku. Szczegóły, które mają być wyświetlane, można przy tym określić również w podglądzie wydruku.
