I percorsi dei risultati nella sezione rappresentano i risultati nei punti di tensione della sezione. Per richiamare questa rappresentazione, fare clic sul pulsante
. È disponibile nelle tabelle dei risultati della categoria 'Progettazione acciaio' per gli oggetti asta, ma non per le superfici.

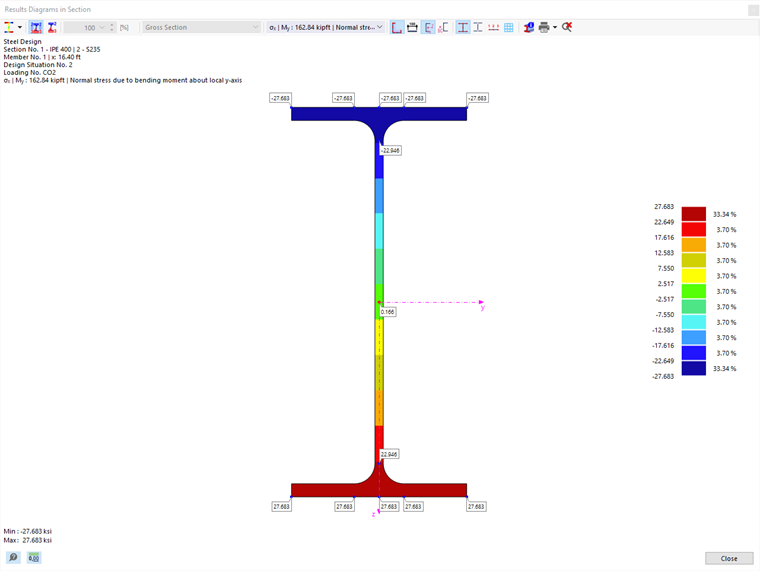

Viene visualizzata la finestra 'Percorsi dei risultati nella sezione'. La grafica mostra lo stato tensionale presente per il risultato della riga corrente della tabella.
È possibile controllare la grafica come di consueto con il mouse, ad esempio ingrandendo. Le funzioni sono descritte nel capitolo Steuerung della grafica del manuale RFEM.
La visualizzazione dei risultati può essere adattata anche con i pulsanti nella barra degli strumenti. Essi hanno le seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
|
Pulsante elenco con possibilità di selezione per Tipi di risultati |
|
|
Mostra e nasconde i valori nei punti di tensione |
|
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
|
Consente di scalare i percorsi dei risultati tramite un fattore in [%] |
|
|
Mostra e nasconde il contorno della sezione |
|
|
Mostra e nasconde le quote |
|
|
Mostra e nasconde il sistema di assi |
|
|
Mostra e nasconde il centro di taglio |
|
|
Mostra e nasconde i punti di tensione |
|
|
Mostra e nasconde le parti c/t (campi singoli) |
|
|
Mostra e nasconde la numerazione dei punti di tensione |
|
|
Mostra e nasconde il reticolo FE |
|
|
Apre la finestra 'Informazioni sulla sezione' |
|
|
Consente di stampare la visualizzazione corrente |
|
|
Rappresenta la vista complessiva dei percorsi dei risultati |
Tipi di risultati
Tramite il pulsante elenco
è possibile selezionare quali risultati devono essere visualizzati sulla sezione. A seconda della verifica, sono disponibili le seguenti possibilità:
- Diagramma degli utilizzi
- Tensioni
- Tensioni unitarie
- Deformazioni
- Deformazioni unitarie
A seconda delle sollecitazioni presenti, è possibile visualizzare diversi risultati sulla sezione. A tale scopo, utilizzare le opzioni nella barra dei menu.
La denominazione TWA indica un risultato da un calcolo di sezioni a parete sottile, FEM un calcolo di sezioni con elementi finiti. Per la verifica viene utilizzato il metodo definito di volta in volta per la sezione (vedere capitolo Querschnitte).
L'aggiunta FSM per le forme di instabilità indica risultati basati sul Metodo delle Strisce Finit i (vedere articolo tecnico Lineare Verzweigungslastanalyse mit der Finite-Streifen-Methode).
I risultati del calcolo agli elementi finiti sono sempre rappresentati come distribuzioni di colori direttamente sulla sezione. I risultati dell'analisi a parete sottile e l'utilizzo, invece, sono rappresentati come distribuzioni nei punti di tensione.
Distribuzione elastica delle tensioni
Nella visualizzazione delle tensioni per le grandezze interne presenti nella relativa verifica, occorre notare che le tensioni sono sempre calcolate con una distribuzione elastica. In una verifica di sezione plastica, le tensioni visualizzate rappresentano quindi soltanto un'informazione aggiuntiva e non vengono utilizzate per la verifica. Attualmente non è possibile calcolare una distribuzione plastica delle tensioni nella sezione.

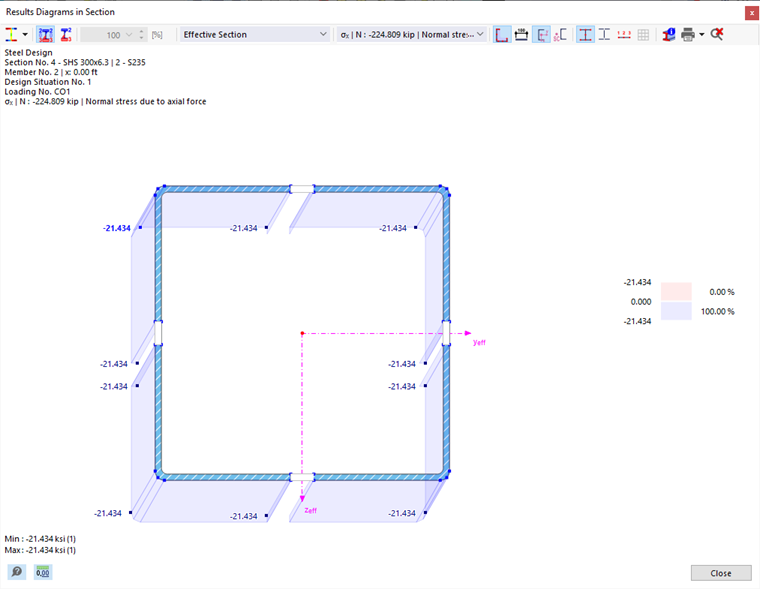

Tensioni sulla sezione efficace
Se per la verifica selezionata la determinazione delle tensioni avviene sulla sezione efficace (ad esempio nella classe di sezione 4 dell'Eurocodice 3), nell'elenco di selezione è possibile distinguere tra la visualizzazione delle tensioni sulla sezione efficace e sulla sezione lorda.

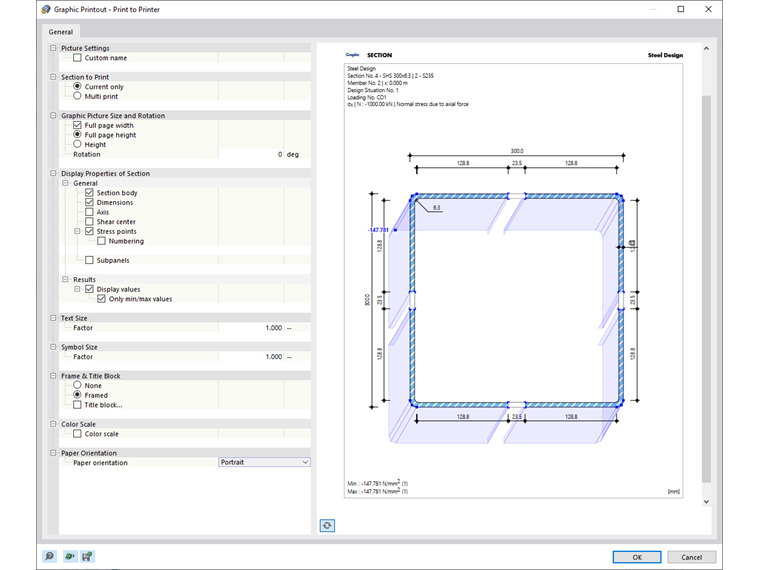

Stampa grafica
Con le opzioni del pulsante elenco
è possibile stampare direttamente la grafica corrente, salvarla come PDF o trasferirla nel protocollo di stampa. I dettagli da visualizzare possono essere definiti anche nell'anteprima di stampa.
