L'analisi e anche la documentazione dei risultati di progettazione avvengono prevalentemente in modo grafico. Nella finestra di lavoro avete le stesse opzioni di selezione e possibilità di valutazione dei risultati come per l'analisi statica. Ad esempio, potete utilizzare le visibilità per i livelli e le sezioni di risultati per le superfici.

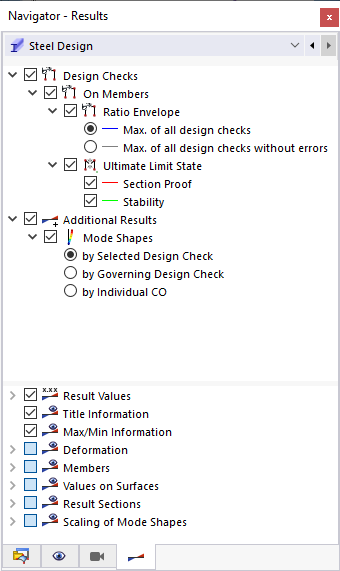

Navigatore - Risultati
Per la rappresentazione delle diverse tipologie di risultati sul modello, il Navigatore - Risultati è adattato al modulo aggiuntivo di progettazione. Le verifiche di acciaio vengono gestite sotto il tipo di risultato Progettazione dell'acciaio nella lista del navigatore.
Nella categoria Situazioni di Progettazione potete stabilire se devono essere rappresentati i risultati massimi di tutte le situazioni di progettazione (il "Envelope") o i valori massimi di determinate situazioni di progettazione.

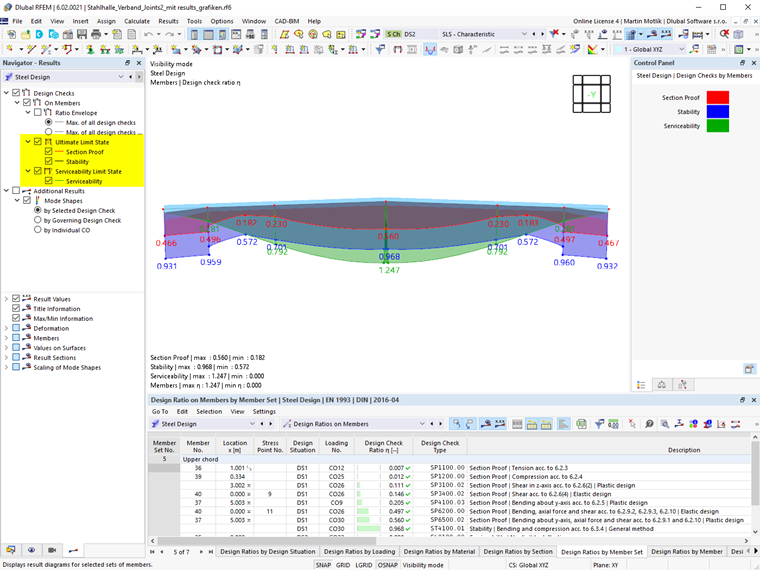

Nella categoria Verifiche selezionate il tipo di risultato per livelli o superfici. È possibile una selezione multipla; i risultati selezionati vengono quindi rappresentati contemporaneamente sul modello (vedi immagine Rappresentare più tipi di risultati).
La categoria Risultati aggiuntivi dei livelli consente di mostrare le forme proprie sul modello. Nella categoria Valori sulle superfici potete stabilire i valori di risultato per la rappresentazione sulle superfici (vedi capitolo Valori di risultato sulle superfici nel manuale RFEM).
Nella sezione inferiore del navigatore trovate ulteriori possibilità di impostazione. Ad esempio, potete attivare o disattivare i valori di risultato o le sezioni di risultato. La categoria Livelli offre qui importanti opzioni di controllo per la rappresentazione dei profili dei risultati e dei valori visualizzati (vedi anche le immagini nel capitolo Verifiche).
Pannello di controllo
Anche il Pannello di controllo è adattato ai risultati della progettazione dell'acciaio. Qui potete adattare i colori dei profili dei risultati. Questo può essere necessario se si rappresentano diversi tipi di risultati.
Con scale di colori personalizzate potete anche definire intervalli di valori per i risultati grafici.

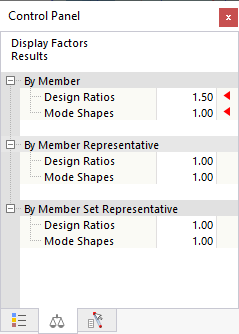

Inoltre, nel pannello di controllo — come ben sapete dall'analisi statica — potete scalare i fattori dei profili dei risultati o stabilire determinati oggetti per la visualizzazione dei risultati.
