L'évaluation et la documentation des résultats de dimensionnement se font principalement de manière graphique. Dans la fenêtre de travail, vous avez les mêmes options de sélection et possibilités pour l'évaluation des résultats que pour l'analyse statique. Vous pouvez par exemple utiliser les visibilités pour les barres et les sections de résultats pour les surfaces.
Navigateur - Résultats

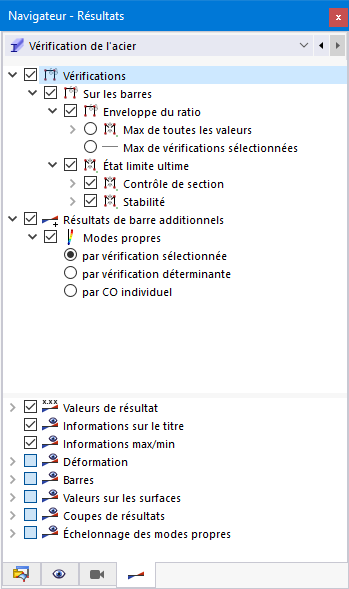

Pour l'affichage des différents types de résultats sur le modèle, le Navigateur - Résultats est ajusté à l'add-on de dimensionnement. Les vérifications d'acier sont gérées sous le type de résultat Dimensionnement acier dans la liste du navigateur.
Dans la catégorie Situations de dimensionnement, vous pouvez définir si les résultats maximaux de toutes les situations de dimensionnement (l'"Enveloppe") ou les valeurs maximales de certaines situations de dimensionnement doivent être affichés.
Dans la catégorie Vérifications, vous choisissez le type de résultat pour les barres ou les surfaces. Une sélection multiple est possible ; les résultats sélectionnés sont alors affichés simultanément sur le modèle (voir l'image Afficher plusieurs types de résultats).
La catégorie Résultats supplémentaires pour les barres permet d'afficher les modes propres sur le modèle. Dans la catégorie Valeurs sur les surfaces, vous pouvez définir les valeurs de résultat pour l'affichage sur les surfaces (voir le chapitre Valeurs de résultat sur les surfaces du manuel RFEM).
Dans la partie inférieure du navigateur, vous trouverez d'autres options de paramétrage. Vous pouvez ainsi activer ou désactiver les valeurs de résultat ou les sections de résultat. La catégorie Barres offre ici des options de contrôle importantes pour l'affichage des distributions de résultats et des valeurs affichées (voir également les images dans le chapitre Vérifications).
Panneau de contrôle
Le Panneau de contrôle est également ajusté aux résultats du dimensionnement acier. Vous pouvez y ajuster les couleurs des distributions de résultats. Cela peut être nécessaire si vous affichez plusieurs types de résultats.
Avec des échelles de couleurs personnalisées, vous pouvez également définir des plages de valeurs pour les résultats graphiques.

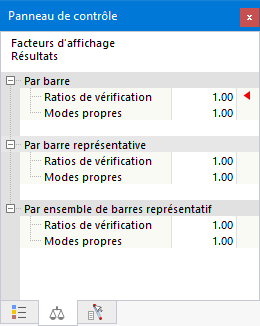

De plus, dans le panneau de contrôle, comme vous le connaissez pour l'analyse statique, vous pouvez ajuster les facteurs des distributions de résultats ou définir certains objets pour l'affichage des résultats.
