Ocena i dokumentacja wyników projektowania odbywa się głównie w formie graficznej. W oknie roboczym masz te same Opcje selekcji, jak i możliwości Oceny wyników jak w przypadku analizy statycznej. Możesz na przykład użyć Widoczności dla prętów oraz Przekrojów wyników dla powierzchni.
Nawigator - Wyniki

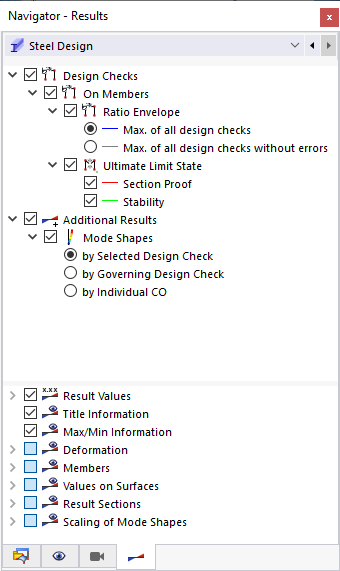

Dla przedstawienia różnych rodzajów wyników na modelu, Nawigator - Wyniki jest dostosowany do dodatku do projektowania. Sprawdzanie stali jest zarządzane w ramach typu wyniku Projektowanie stali na liście Nawigatora.
W kategorii Sytuacje projektowe możesz określić, czy maksymalne wyniki z wszystkich sytuacji projektowych (tzw. "enveloping") czy też wartości maksymalne określonych sytuacji projektowych mają być przedstawione.
W kategorii Sprawdzania wybierasz typ wyniku dla prętów lub powierzchni. Możliwy jest wybór wielu pozycji; wybrane wyniki są wtedy jednocześnie przedstawiane na modelu (patrz obraz Przedstawianie wielu rodzajów wyników).
Kategoria Dodatkowe wyniki prętów umożliwia wyświetlanie postaci własnych na modelu. W kategorii Wartości na powierzchniach możesz określić wartości wyników do przedstawienia na powierzchniach (zob. rozdział Wartości wyników na powierzchniach w podręczniku RFEM).
W dolnej części Nawigatora znajdziesz dodatkowe opcje konfiguracji. Możesz włączać i wyłączać wartości wyników lub przekroje wyników. Kategoria Pręty oferuje tutaj ważne opcje sterowania dla przedstawienia przebiegów wyników i wyświetlanych wartości (zob. także obrazy w rozdziale Sprawdzania).
Panel sterowania
Również Panel sterowania jest dostosowany do wyników projektowania stali. Możesz tam dostosować kolory przebiegów wyników. Może to być konieczne, jeśli przedstawiasz wiele rodzajów wyników.
Za pomocą niestandardowych skali kolorów możesz również zdefiniować zakresy wartości dla wyników graficznych.

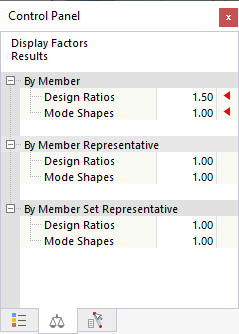

Ponadto w panelu sterowania – jak już znasz z analizy statycznej – możesz skalować Faktory przebiegów wyników lub określić określone Obiekty do wyświetlania wyników.
