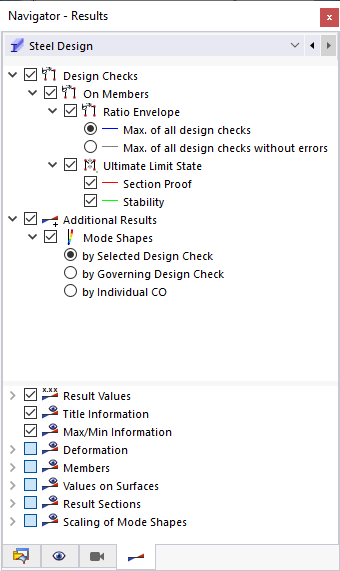

Vyhodnocení a také dokumentace výsledků návrhu probíhá převážně graficky. Pro zobrazení různých typů výsledků na modelu je navigátor výsledků přizpůsoben modulu pro návrh. Ocelové posouzení je spravováno pod typem výsledků Ocelový návrh v seznamu navigátoru.
Další nastavení pro způsob zobrazení najdete v dolní části navigátoru výsledků. Zde můžete například zobrazit nebo skrýt hodnoty výsledků, informace o titulu nebo informace o Max/Min. V části 'Pruty' můžete učinit další rozhodnutí ohledně způsobu zobrazení výsledkových průběhů a zobrazených hodnot.
V kategorii Návrhové situace můžete určit, zda mají být zobrazeny maximální výsledky ze všech návrhových situací (tzv. "obálka") nebo maximální hodnoty vybraných návrhových situací.
V kategorii Posouzení si vyberete typ výsledku pro pruty nebo plochy. Je možný výběr více položek; tyto výsledky budou následně zobrazeny na modelu současně (viz obrázek Grafické výsledky ocelového návrhu).
V pracovním okně máte stejné možnosti selekce a vyhodnocení jako pro statickou analýzu. Můžete například zobrazit řezné výsledky pro plochy.
Řídicí panel

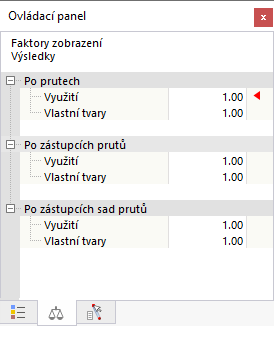

Řídicí panel je rovněž přizpůsoben výsledkům ocelového návrhu. Můžete tam přizpůsobit barvy průběhu výsledků pro jednotlivé druhy posouzení. To může být nutné, pokud se zobrazuje více druhů výsledků současně.
Dále můžete v řídicím panelu – podobně jako ve statické analýze – přizpůsobit faktory průběhů výsledků nebo nastavit objekty pro zobrazení výsledků.
_cs.png)
Následující kapitoly popisují druhy výsledků přídavného modulu pro návrh.
