A avaliação e também a documentação dos resultados do dimensionamento são realizadas predominantemente de forma gráfica. Na janela de trabalho, você tem as mesmas opções de seleção e possibilidades de avaliação de resultados como para a análise estática. Assim, você pode, por exemplo, usar visibilidades para barras e cortes de resultados para superfícies.

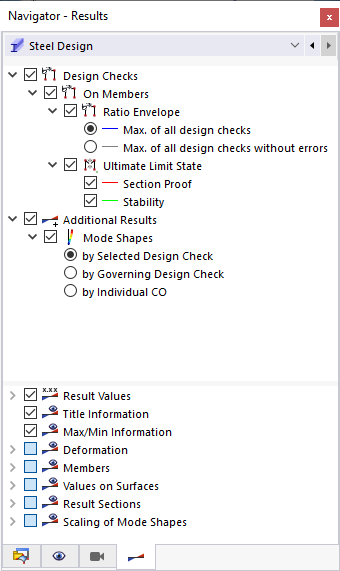

Navegador - Resultados

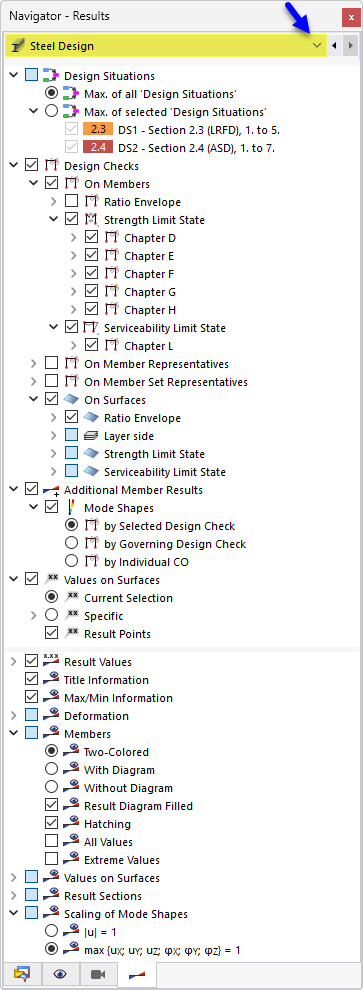

Para a representação dos diferentes tipos de resultados no modelo, o Navegador - Resultados é ajustado ao Add-On de dimensionamento. As verificações de aço são geridas sob o tipo de resultado Dimensionamento de Aço na lista do navegador.
Na categoria Situações de Dimensionamento, você pode definir se os resultados máximos de todas as situações de dimensionamento (a "Envoltória") ou os valores máximos de certas situações de dimensionamento devem ser apresentados.
Na categoria Verificações, você seleciona o tipo de resultado para barras ou superfícies. É possível uma seleção múltipla; os resultados selecionados são então exibidos simultaneamente no modelo (veja a imagem Apresentar vários tipos de resultados).
A categoria Resultados Adicionais de Barras permite visualizar as formas próprias no modelo. Na categoria Valores em Superfícies, você pode definir os valores de resultado para a representação nas superfícies (veja o capítulo Valores de resultados em superfícies do manual do RFEM).
Na seção inferior do navegador, você encontra mais opções de configuração. Assim, você pode exibir ou ocultar os valores dos resultados ou cortes dos resultados. A categoria Barras oferece aqui importantes opções de controle para a representação das distribuições de resultados e dos valores exibidos (veja também as imagens no capítulo Verificações).
Painel de Controle
Também o Painel de Controle é ajustado aos resultados do dimensionamento de aço. Lá, você pode ajustar as cores das distribuições de resultados. Isso pode ser necessário quando você apresenta vários tipos de resultados.
Com escalas de cores personalizadas, você pode também definir intervalos de valores para os resultados gráficos.

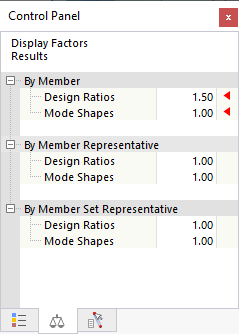

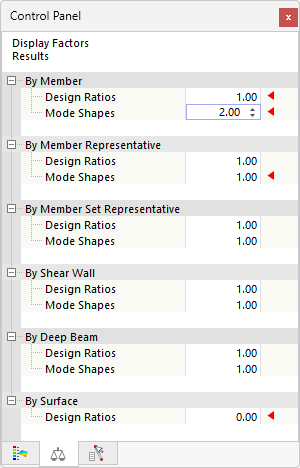

Além disso, no Painel de Controle – como você conhece da análise estática – você pode escalar os fatores das distribuições de resultados ou definir certos objetos para a exibição de resultados.
