Steuerpanel

Das Steuerpanel wird dargestellt, wenn Ergebnisse im Arbeitsfenster vorliegen. Es bietet verschiedene Anzeige- und Steuerungsmöglichkeiten. Sie können das Panel im Menü Ansicht mit dem Eintrag Steuerpanel ein- und ausblenden. Alternativ benutzen Sie die Schaltfläche Panel .

Info

Sie können das Panel in der Titelleiste "greifen" und in die Arbeitsfläche schieben. Ein Doppelklick auf die Titelleiste oder das Verschieben an den Rand dockt es wieder an.

Das Steuerpanel besteht aus mehreren Registern, in denen Sie die Farben, Faktoren und Objekte der Ergebnisse einstellen können.

Farben

Bei einer mehrfarbigen Ergebnisgrafik zeigt das erste Register die Farbskala mit den zugeordneten Wertebereichen an.

Standard ist eine elfstufige Farbskala, die den Bereich zwischen den Extremwerten in gleichen Intervallen abdeckt. Der Prozentwert neben einer Farbe gibt an, welchen Anteil in % dieser Farbbereich an der Gesamtverteilung belegt.

Wenn neben den Flächenergebnissen auch die Ergebnisse von Stäben als farbige Diagramme dargestellt werden, sind zwei Register 'Farben' verfügbar (siehe Bild oben). Die Farbzuordnungen werden in diesem Fall separat verwaltet.

Farben bearbeiten

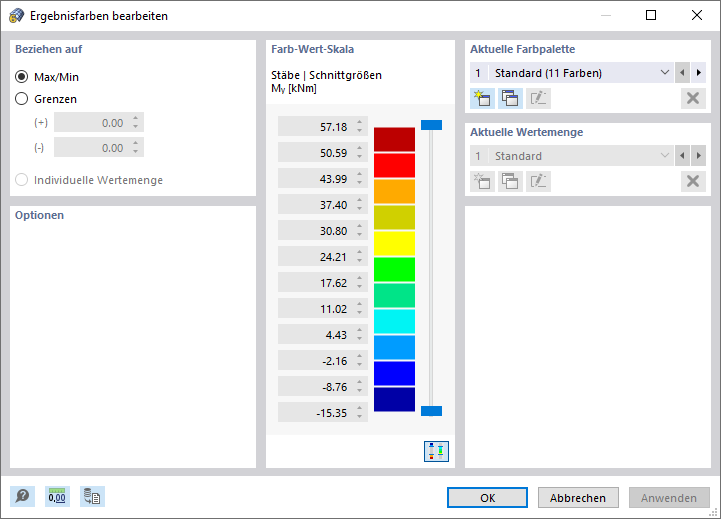

Um die Farbskala anzupassen, doppelklicken Sie eine der Farben oder klicken auf die Schaltfläche Bearbeiten im Panel. Es erscheint der Dialog 'Ergebnisfarben bearbeiten'.

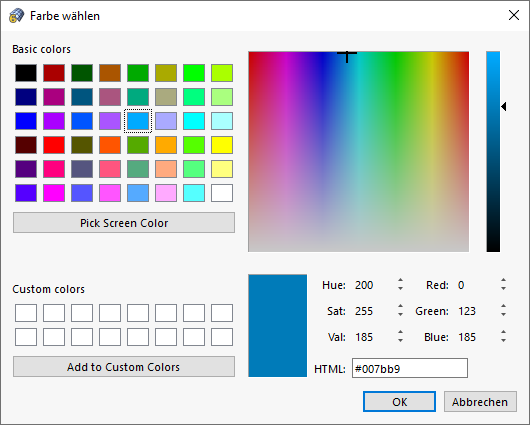

Um eine Farbe zu ändern, doppelklicken Sie das entsprechende Farbfeld. Im Dialog 'Farbe wählen' können Sie dann die Farbe anpassen.

Werte bearbeiten

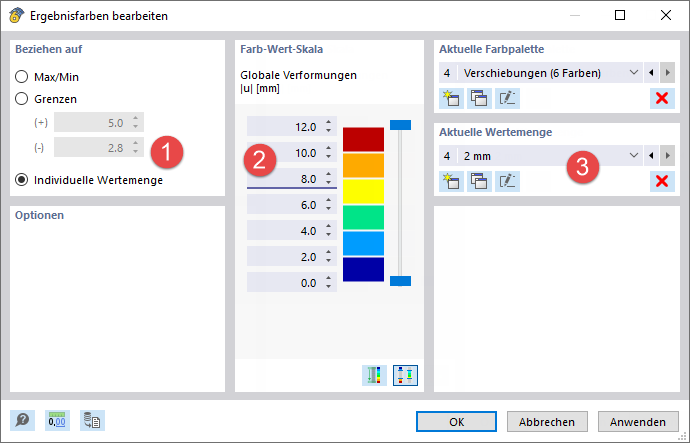

Um die Werte zu bearbeiten, die den Farben zugeordnet sind, doppelklicken Sie eine der Farben oder klicken auf die Schaltfläche Bearbeiten im Panel. Im Dialog Ergebnisfarben bearbeiten aktivieren Sie dann das Auswahlfeld 'Individuelle Wertemenge' (1). Nun können Sie die Werte zwischen den einzelnen Farbbereichen manuell festlegen (2). Achten Sie dabei auf eine konsequent absteigende Reihenfolge der Werte.

Tipp

Wenn Sie nur den größten und kleinsten Wert vorgeben, können Sie mit der Schaltfläche Panelwerte ausfüllen die Zwischenwerte in gleichmäßigen Abständen erzeugen.

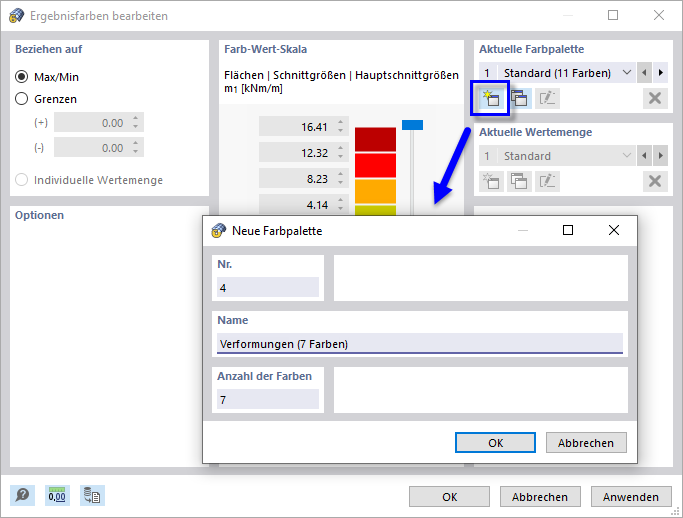

Die Schaltfläche Neu im Abschnitt 'Aktuelle Wertemenge' bietet die Möglichkeit, Werteskalen zu erzeugen (3) und benutzerdefinierte Wertebereiche zuzuordnen. Diese Funktion ist analog zum Sichern einer Farbskala (siehe Bild Neue Farbpalette anlegen). Die Wertemengen sind an das Modell gebunden, sie stehen nicht global zur Verfügung.

Farbbereiche anpassen

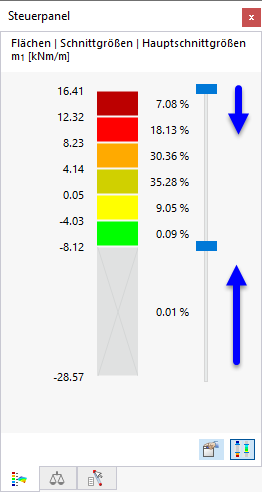

Um die Anzahl der Farbbereiche zu reduzieren, benutzen Sie die Schieberegler neben der Farbskala. Sie können die Bereiche von beiden Enden aus reduzieren.

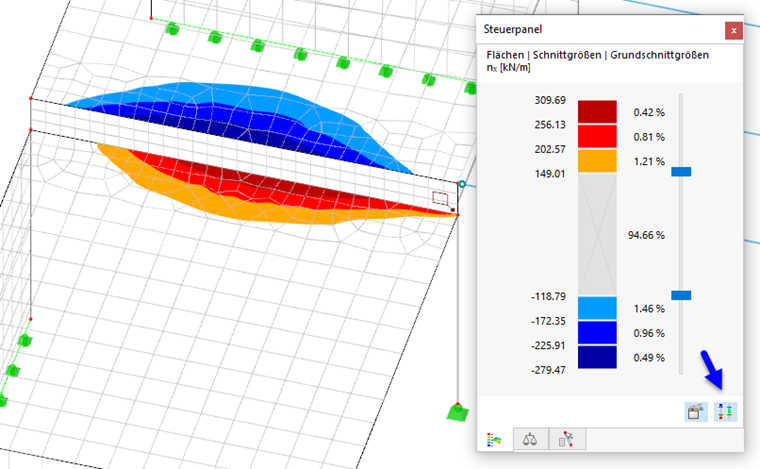

Mit der Schaltfläche Panelbereiche darstellen können Sie zwischen den angezeigten Wertebereichen wechseln. So lassen sich beispielsweise nur die Bereiche mit Extremwerten darstellen.

Die Schaltfläche Neu im Abschnitt 'Aktuelle Farbpalette' bietet die Möglichkeit, benutzerdefinierte Farbskalen zu erzeugen und Farbbereiche zu definieren.

Faktoren

Im Register 'Faktoren' können Sie die Überhöhungsfaktoren für die grafische Darstellung anpassen.

In einem Navigatorbaum sind die Anzeigefaktoren nach Ergebniskategorien geordnet. Das Eingabefeld für die aktuelle Ergebnisgrafik ist mit einem roten Dreieck gekennzeichnet.

Objekte

Das letzte Register 'Objekte' steuert, von welchen Stäben, Flächen oder Volumen Ergebnisse dargestellt werden.

Wählen Sie in der Liste 'Ergebnisse anzeigen an' den Objekttyp aus, dessen Ergebnisse Sie eingrenzen möchten.

Mit den Kontrollfeldern können Sie nun steuern, von welchen Objekte Ergebnisse dargestellt werden.

  • Alle: Die Ergebnisse aller Objekte werden angezeigt.
  • Aktuelle Selektion: Es werden die Ergebnisse der Objekte angezeigt, die Sie im Arbeitsfenster selektieren.

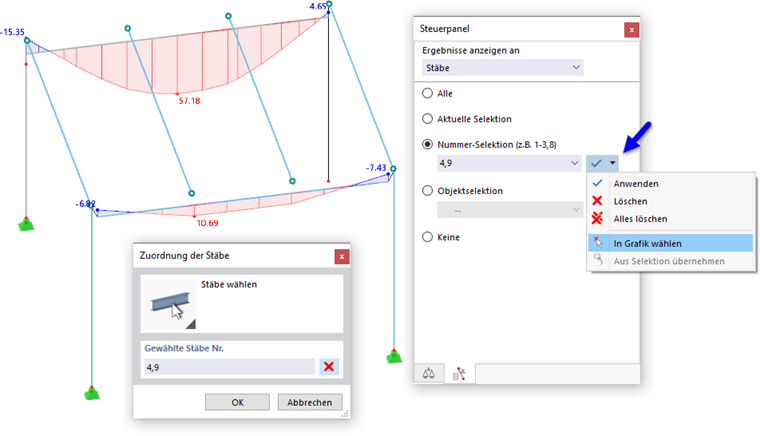

  • Nummer-Selektion: Es werden die Ergebnisse der Objekte angezeigt, deren Nummern im Eingabefeld angegeben sind. Sie können die Objekte auch grafisch auswählen (siehe Bild Stabnummern grafisch bestimmen).
  • Objektselektion: Die Ergebnisse für Objekte einer Objektselektion (OS) werden angezeigt. Wählen Sie die Objektselektion in der Liste aus oder erstellen mit der Schaltfläche Neue Objektselektion eine neue OS.
  • Keine: Für kein Objekt des angegebenen Typs werden Ergebnisse angezeigt.

Um bei der 'Nummer-Selektion' die Objekte aus der Grafik zu übernehmen, öffnen Sie die Listenschaltfläche neben dem Eingabefeld. Wählen Sie den Eintrag In Grafik wählen und selektieren dann die relevanten Objekte im Arbeitsfenster.

Info

Die Objektauswahl im Panel wirkt sich auch auf die Ergebnistabellen aus: Wenn Sie im Panel wie im Bild oben gezeigt die Ergebnisanzeige auf zwei Stäbe beschränken, enthält die Tabelle 'Stäbe | Schnittgrößen' nur die Ergebnisse dieser beiden Stäbe.
