Die Auswertung und auch die Dokumentation der Bemessungsergebnisse erfolgt überwiegend grafisch. Im Arbeitsfenster haben Sie die gleichen Selektionsoptionen und Möglichkeiten zur Ergebnisauswertung wie für die statische Analyse. So können Sie beispielsweise Sichtbarkeiten für Stäbe und Ergebnisschnitte für Flächen verwenden.

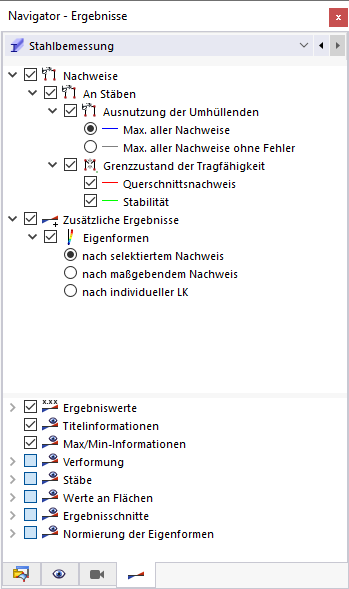

Navigator - Ergebnisse

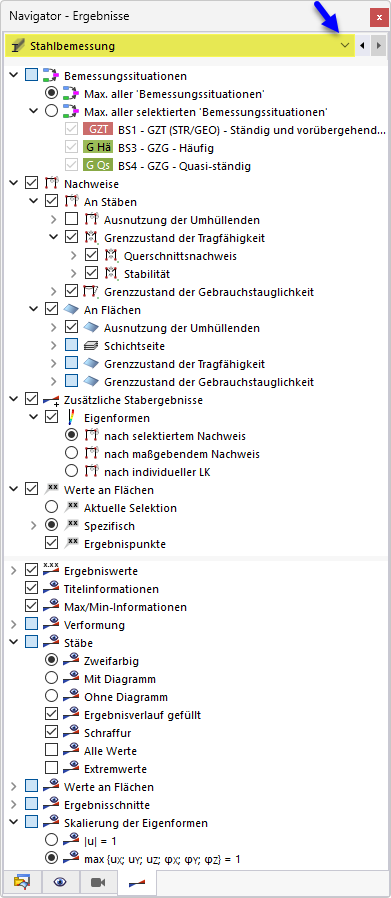

Für die Darstellung der verschiedenen Ergebnisarten am Modell ist der Navigator - Ergebnisse auf das Bemessungs-Add-On abgestimmt. Die Stahlnachweise werden unter dem Ergebnistyp Stahlbemessung in der Liste des Navigators verwaltet.
In der Kategorie Bemessungssituationen können Sie festlegen, ob die maximalen Ergebnisse aus allen Bemessungssituationen (die "Umhüllende") oder die Maximalwerte bestimmter Bemessungssituationen dargestellt werden sollen.
In der Kategorie Nachweise wählen Sie die Ergebnisart für Stäbe oder Flächen aus. Eine Mehrfachauswahl ist möglich; die selektierten Ergebnisse werden dann gleichzeitig am Modell dargestellt (siehe Bild Mehrere Ergebnisarten darstellen).
Die Kategorie Zusätzliche Stabergebnisse ermöglicht es, die Eigenformen am Modell anzuzeigen. In der Kategorie Werte an Flächen können Sie die Ergebniswerte für die Darstellung an den Flächen festlegen (siehe Kapitel Ergebniswerte an Flächen des RFEM-Handbuchs).
Im unteren Navigatorabschnitt finden Sie weitere Einstellungsmöglichkeiten. So können Sie die Ergebniswerte oder Ergebnisschnitte ein- und ausblenden. Die Kategorie Stäbe bietet hier wichtige Steuerungsoptionen für die Darstellung der Ergebnisverläufe und der angezeigten Werte (siehe auch Bilder im Kapitel Nachweise).

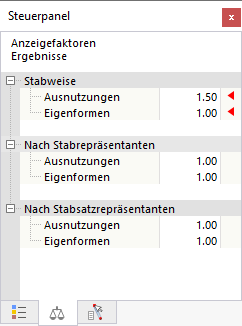

Steuerpanel
Auch das Steuerpanel ist auf die Ergebnisse der Stahlbemessung abgestimmt. Dort können Sie die Farben der Ergebnisverläufe anpassen. Dies kann erforderlich sein, wenn Sie mehrere Ergebnisarten darstellen.
Mit benutzerdefinierten Farbskalen können Sie auch Wertebereiche für die grafischen Ergebnisse definieren.

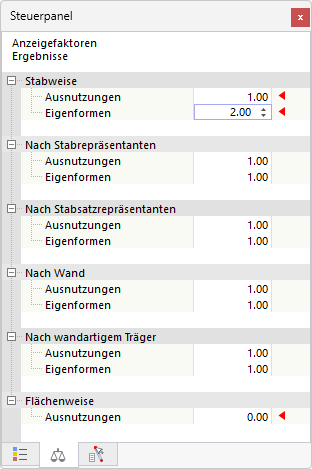

Des Weiteren können Sie im Steuerpanel – wie Sie es von der statischen Analyse her kennen – die Faktoren der Ergebnisverläufe skalieren oder bestimmte Objekte für die Anzeige von Ergebnissen festlegen.
