Los resultados del complemento de cálculo se pueden mostrar gráficamente en la ventana de trabajo. Están disponibles las mismas opciones de selección y evaluación que para el análisis estructural.

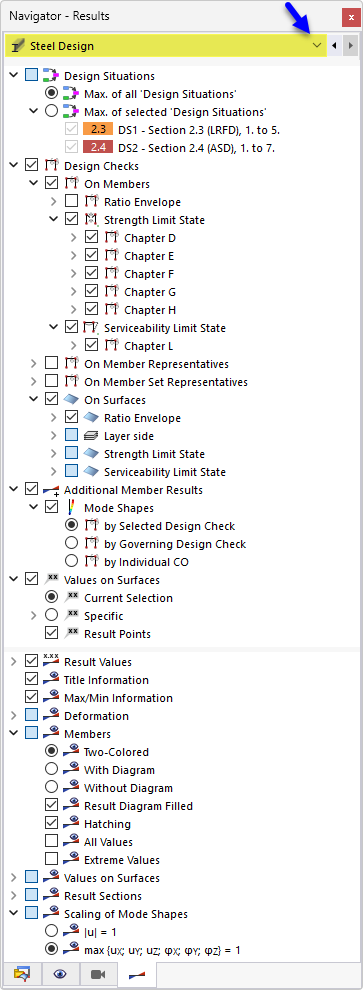

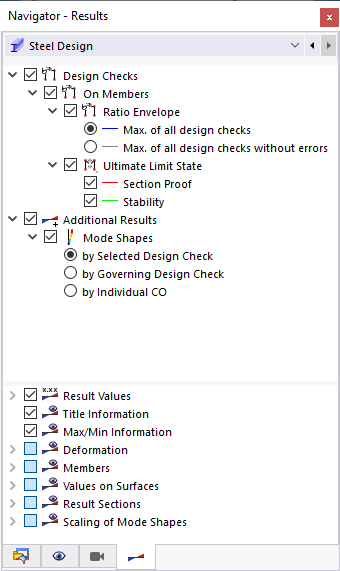

Al igual que con la visualización de resultados del análisis estructural, defina los resultados que se mostrarán en Navigator-Results . Para hacer esto, seleccione la entrada 'Cálculo de acero' para el tipo de resultado de la lista anterior. Luego puede activar varios resultados para que se muestren:
Puede encontrar más configuraciones para el tipo de visualización en la parte inferior del navegador de resultados. Por ejemplo, puede mostrar u ocultar los valores de los resultados, la información del título o la información de máx./Mín. En la sección ' Barras ', puede realizar más especificaciones para el tipo de visualización de los diagramas de resultados y los valores mostrados.

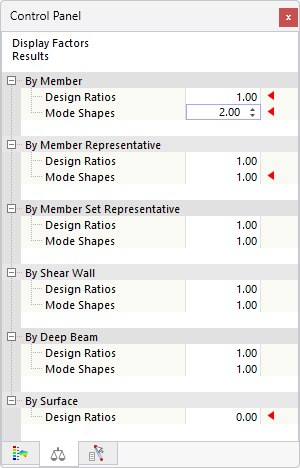

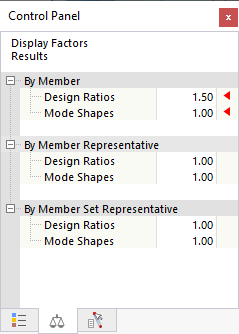

Utilice los factores de visualización en el panel de control para controlar escala de los resultados del panel de control respectivo.
Aquí también puede definir los colores de los diagramas de resultados para los tipos de cálculo individuales, que también se pueden superponer cuando se seleccionan (véase también el capítulo Diseños).
