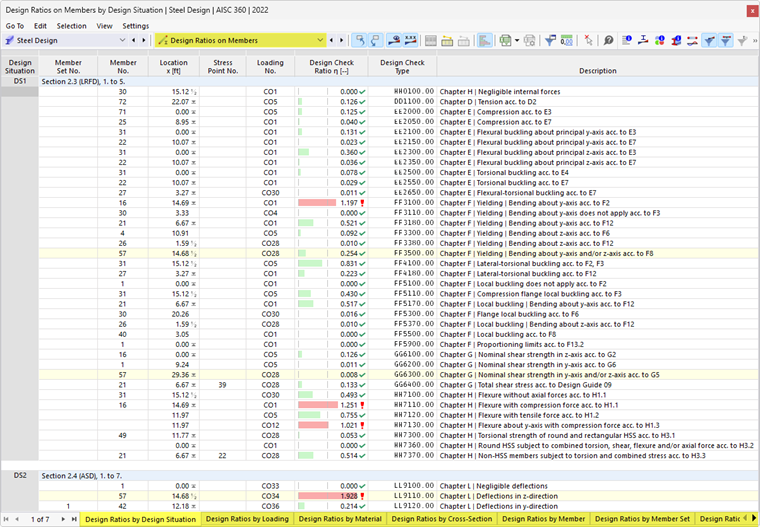

Tabulky výsledků kategorie Využití na prutech obsahují výsledková data k provedeným posouzením s odpovídajícími využitími.

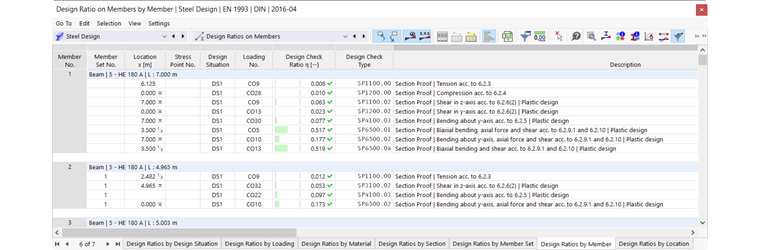

Výsledky prutů jsou roztříděny v registrech podle následujících kritérií:
- Zatížení (posuzovací situace, kombinace zatížení)
- Vlastnosti prutů (materiály, průřezy)
- Objekty (sady prutů, pruty, místa x na prutech)
Číslo sady prutů / číslo prutu
Pro každé kritérium posouzení je uvedeno číslo sady prutů (pokud je posuzována) a prutu, který má největší využití.
Místo x
Uvádí se vždy místo x na prutu, pro které bylo zjištěno maximální využití. Následující místa x jsou relevantní pro tabulkový výstup:
- Počátečné a koncové uzly
- Body mezi výsledky prutů (pokud jsou definovány)
- Dělení prutů podle Nastavení sítě pro pruty
- Extrémní hodnoty průřezových veličin
Posuzovací situace
Tento sloupec uvádí čísla Posuzovacích situací, pro které jsou jednotlivá využití k dispozici.
Zatížení
Uvedeny jsou čísla kombinací zatížení nebo výsledků, které jsou rozhodující pro jednotlivá posouzení.
Kritérium posouzení
V tomto sloupci jsou uvedeny podmínky posouzení podle Normy. Míra využití je vyjádřena délkou barevného pruhu.
Typ posouzení
Každé posouzení je označeno identifikátorem s číslem. Například průřezová posouzení podle Eurokódu nesou identifikátor 'SP', stabilitní posouzení identifikátor 'ST' a posouzení použitelnosti identifikátor 'SE'. Typ posouzení je vysvětlen ve sloupci Popis.
Vzorec posouzení
Tento sloupec můžete aktivovat v rámci Správce tabulek výsledků. Uvádí rovnice normy, podle kterých posouzení probíhá.
Popis
Každé posouzení je vysvětleno krátkým popisem s ohledem na kapitolu v normě.
Podrobnosti posouzení pro konkrétní využití můžete zobrazit pomocí tlačítka
nebo dvojklikem na řádek.
Filtrování výsledků podle limitního stavu
Pokud mají být v tabulce zobrazeny pouze výsledky pro určité limitní stavy nebo typy posouzení, nastavte odpovídající filtry ve Správce tabulek výsledků. Například můžete zobrazit pouze výsledky stabilitních posouzení tím, že deaktivujete všechny 'řádky' s výjimkou stability.
I tlačítka v nástrojovém panelu tabulky nabízejí možnost rychle zapínat a vypínat výsledky pro určité limitní stavy. Jsou dostupná, pokud jsou pro tyto limitní stavy k dispozici posouzení.
|
Zobrazuje nebo skrývá výsledky pro limitní stav únosnosti |
|
Zobrazuje nebo skrývá výsledky pro limitní stav použitelnosti |
|
Zobrazuje nebo skrývá výsledky pro posouzení požární odolnosti |
|
Zobrazuje nebo skrývá výsledky pro seismická posouzení |
Filtrování výsledků podle využití

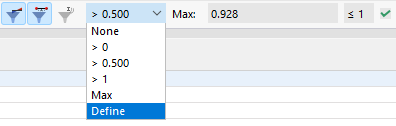

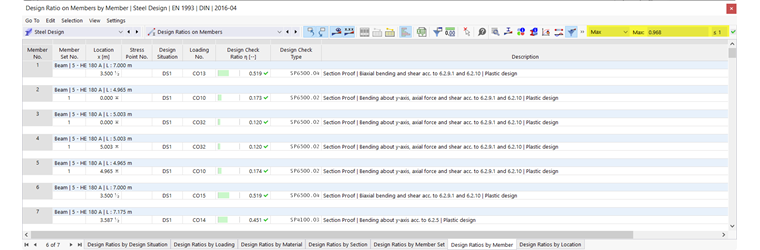

Seznam vpravo v nástrojovém panelu tabulky umožňuje filtrovat tabulky podle stupňů využití. S možností Max je pro každý objekt zobrazeno pouze klíčové posouzení.
Můžete také použít vlastní kritérium filtru. Použijte k tomu možnost Definovat v seznamu. Otevře se dialog Správce tabulek výsledků s registrem Kritéria - Hodnoty. Nastavte podmínku – například pro zobrazení pouze využití, která jsou vyšší než určitá hodnota.
V kapitole Filtrování výsledkových tabulek manuálu RFEM je popsáno, jak můžete definovat podmínky pro hodnoty tabulek.
Optimalizace průřezu
Pokud nejsou posouzení pro nějaký průřez splněna, můžete nechat program optimalizovat průřez. Přitom je hledán nejmenší možný průřez v rámci stejné řady průřezů, který splňuje požadavky. Postupujte podle následujících kroků:
- Nastavte kategorii tabulky Vstupní data pro ocelové posouzení.
- Přejděte k tabulce Průřezy.
- Klikněte do příslušné buňky ve sloupci tabulky Použít jiný průřez pro posouzení.
- Otevřete seznam a vyberte možnost Optimalizovat (viz obrázek Optimalizace průřezu).
