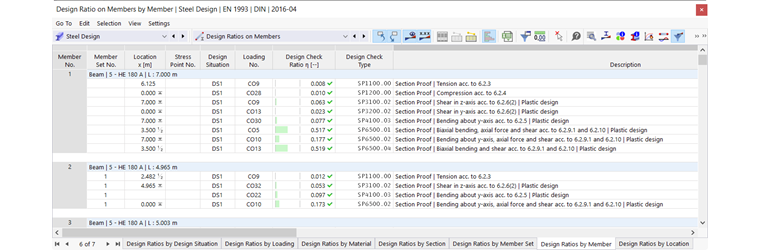

As tabelas de resultados da categoria Utilizações em barras contêm os dados dos resultados das verificações realizadas com as respetivas utilizações.
Os resultados das barras são ordenados nos separadores de acordo com os seguintes critérios:
- Carregamentos (Situações de dimensionamento, combinações de cargas)
- Propriedades da barra (Materiais, secções transversais)
- Objetos (Conjuntos de barras, barras, posições x na barra)
Conjunto de barras n.º / Barra n.º
Para cada critério de verificação, é indicado o número do conjunto de barras (se dimensionado) e da barra que apresenta a maior utilização.
Posição x
É indicada a posição x na barra para a qual foi determinada a utilização máxima. As seguintes posições x são relevantes para a saída tabular:
- Nós inicial e final
- Pontos intermédios de resultados da barra (se definidos)
- Divisão da barra de acordo com as definições da malha para barras
- Valores extremos dos esforços internos
N.º do ponto de tensão
O dimensionamento é realizado nos chamados pontos de tensão da secção transversal. Estas posições são definidas pelas distâncias ao centro de gravidade, momentos estáticos e espessuras das partes da secção transversal. Todos os perfis padrão da biblioteca, bem como as secções transversais do RSECTION, estão equipados com pontos de tensão nas posições relevantes para o dimensionamento.
Pode verificar os pontos de tensão no diálogo das informações da secção transversal. Para tal, clique no botão
na barra de ferramentas da tabela. No separador 'Pontos de tensão' do diálogo de informações, os pontos de tensão são listados com as suas coordenadas e representados na secção transversal (consulte a secção Pontos de tensão no manual do RFEM).
Situação de dimensionamento
Esta coluna indica os números das Situações de dimensionamento para as quais existem as utilizações individuais.
Carregamento
São indicados os números das combinações de cargas ou combinações de resultados que são determinantes para as respetivas verificações.
Critério de verificação
Nesta coluna são indicadas as condições de verificação de acordo com a norma. O grau da respetiva utilização é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é identificada por um código com número. Por exemplo, as verificações de secção transversal de acordo com o Eurocódigo têm o código 'SP', as verificações de estabilidade o código 'ST' e as verificações do estado limite de utilização o código 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Esta coluna pode ser ativada no Gestor de tabelas de resultados. Fornece as equações da norma de acordo com as quais as verificações são realizadas.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo na norma.
Pode visualizar os Detalhes da verificação para uma determinada utilização através do botão
ou de um duplo clique na linha.
Filtrar resultados por estado limite
Se pretender que apenas os resultados para determinados estados limites ou tipos de verificação sejam exibidos na tabela, aplique os filtros correspondentes no Gestor de tabelas de resultados. Por exemplo, pode exibir apenas os resultados para as verificações de estabilidade, desativando todas as 'Linhas', exceto Estabilidade.
Os botões na barra de ferramentas da tabela também oferecem a possibilidade de mostrar e ocultar rapidamente os resultados de determinados estados limites. Estão acessíveis se existirem verificações para os estados limites correspondentes.
|
Mostra ou oculta resultados para o estado limite de capacidade de carga |
|
Mostra ou oculta resultados para o estado limite de utilização |
|
Mostra ou oculta resultados para verificações de proteção contra incêndio |
|
Mostra ou oculta resultados para verificações sísmicas |
Filtrar resultados por utilização =

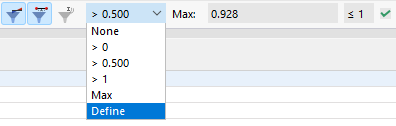

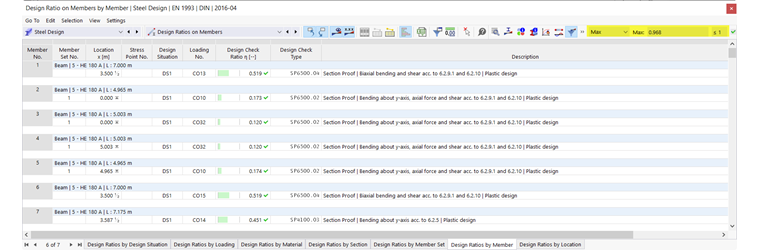

A lista à direita na barra de ferramentas da tabela oferece a possibilidade de filtrar as tabelas por graus de utilização. Com a opção Máx, apenas a verificação determinante é exibida para cada objeto.
Também pode utilizar um critério de filtro personalizado. Para tal, utilize a opção Definir na lista. O diálogo Gestor de tabelas de resultados abre-se com o separador Critérios - Valores. Defina a condição – por exemplo, para exibir apenas utilizações superiores a um determinado valor.
O capítulo Filtrar tabelas de resultados do manual do RFEM descreve como definir condições para os valores da tabela.
Otimizar secção
Se as verificações para uma secção transversal não forem satisfeitas, pode solicitar ao programa a otimização da secção. Será procurada a menor secção transversal possível dentro da mesma série de secções que cumpra os requisitos. Proceda da seguinte forma:
- Defina a categoria de tabela Dados de entrada para o dimensionamento de aço.
- Mude para a tabela Secções transversais.
- Clique na célula correspondente na coluna da tabela Utilizar uma secção transversal diferente para o dimensionamento.
- Abra a lista e selecione a opção Otimizar (ver imagem Otimizar secção).
