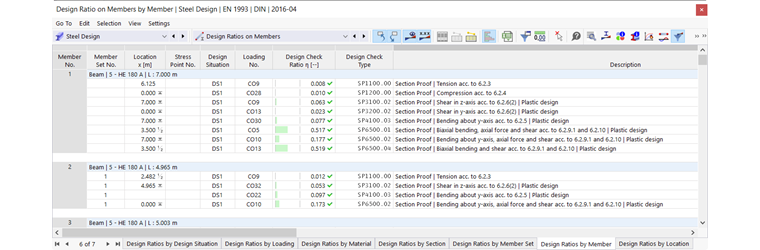

Las tablas de resultados de la categoría Explotaciones en barras contienen los datos de los resultados de las comprobaciones realizadas con las respectivas explotaciones.
Los resultados de las barras están ordenados en las pestañas según los siguientes criterios:
- Cargas (situaciones de diseño, combinaciones de carga)
- Propiedades de las barras (materiales, secciones)
- Objetos (conjuntos de barras, barras, posiciones x de las barras)
Conjunto de barras n.º / Barra n.º
Para cada criterio de comprobación se indica el número del conjunto de barras (si se ha calculado) y de la barra que presenta la mayor explotación.
Posición x
Se indica la posición x en la barra para la cual se determinó la explotación máxima. Las siguientes posiciones x son relevantes para la salida tabular:
- Nudos iniciales y finales
- Puntos intermedios de resultados de la barra (si se han definido)
- División de la barra según Configuraciones de red para barras
- Valores extremos de los esfuerzos internos
Situación de diseño
Esta columna nombra los números de las Situaciones de diseño para las cuales se presentan las explotaciones individuales.
Carga
Se indican los números de las combinaciones de carga o resultado que son decisivos para las respectivas comprobaciones.
Criterio de comprobación
En esta columna se indican las condiciones de comprobación según la Normativa. El grado de la respectiva explotación se expresa mediante la longitud de la barra de colores.
Tipo de comprobación
Cada comprobación está designada por una clave con número. Por ejemplo, las comprobaciones de sección según Eurocódigo llevan la clave 'SP', las comprobaciones de estabilidad la clave 'ST' y las comprobaciones de servicio la clave 'SE'. El tipo de comprobación se explica en la columna Descripción.
Fórmula de comprobación
Puede activar esta columna en el Gestor de tablas de resultados. Indica las ecuaciones de la normativa según las cuales se realizan las comprobaciones.
Descripción
Cada comprobación se explica mediante una breve descripción con referencia al capítulo de la normativa.
Puede ver los Detalles de la comprobación para una determinada explotación a través del botón
o haciendo doble clic en la fila.
Filtrar resultados por estado límite

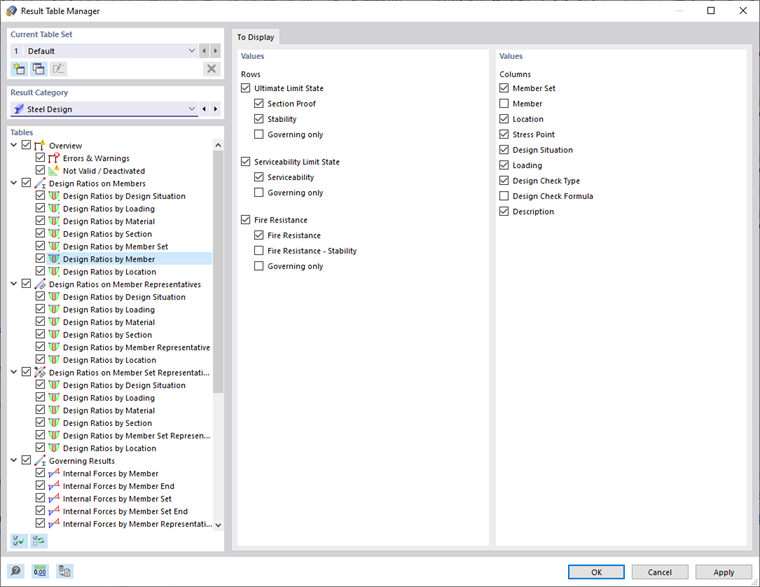

Si solo se desean presentar en la tabla los resultados para determinados estados límite o tipos de comprobación, establezca los filtros correspondientes en el Gestor de tablas de resultados. Por ejemplo, puede visualizar solo los resultados para las comprobaciones de estabilidad desactivando todas las 'Filas' excepto la Estabilidad.
Los botones en la barra de herramientas de la tabla también permiten la inclusión y exclusión rápida de los resultados de determinados estados límite. Son accesibles cuando se presenten comprobaciones para los estados límite correspondientes.
|
Incluye o excluye los resultados para el estado límite último |
|
Incluye o excluye los resultados para el estado límite de servicio |
|
Incluye o excluye los resultados para las comprobaciones de resistencia al fuego |
|
Incluye o excluye los resultados para las comprobaciones sísmicas |
Filtrar resultados por explotación

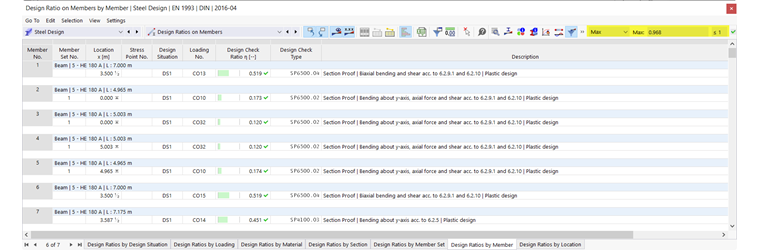

La lista a la derecha en la barra de herramientas de la tabla ofrece la posibilidad de filtrar las tablas por grados de explotación. Con la opción Max solo se presenta la comprobación decisiva para cada objeto.
También puede usar un criterio de filtro personalizado. Utilice la opción Definir en la lista. Se abrirá el diálogo Gestor de tablas de resultados con la pestaña Criterios - Valores. Establezca la condición, por ejemplo, para mostrar solo las explotaciones mayores que un cierto valor.
En el capítulo Filtrar tablas de resultados del manual de RFEM se describe cómo definir condiciones para los valores de las tablas.
Optimizar sección
Si las comprobaciones para una sección no cumplen, puede dejar que el programa optimice la sección. El programa buscará la sección más pequeña posible dentro de la misma serie de secciones que cumpla con los requisitos. Proceda de la siguiente manera:
- Configure la categoría de tabla Datos de entrada para el cálculo en acero.
- Cambie a la tabla Secciones.
- Haga clic en la celda correspondiente de la columna de la tabla Usar otra sección para el cálculo.
- Abra la lista y seleccione la opción Optimizar (ver imagen Optimizar sección).
