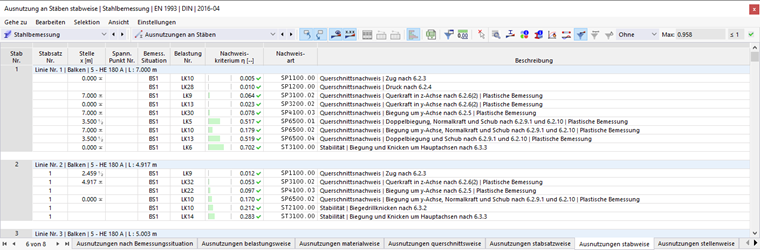

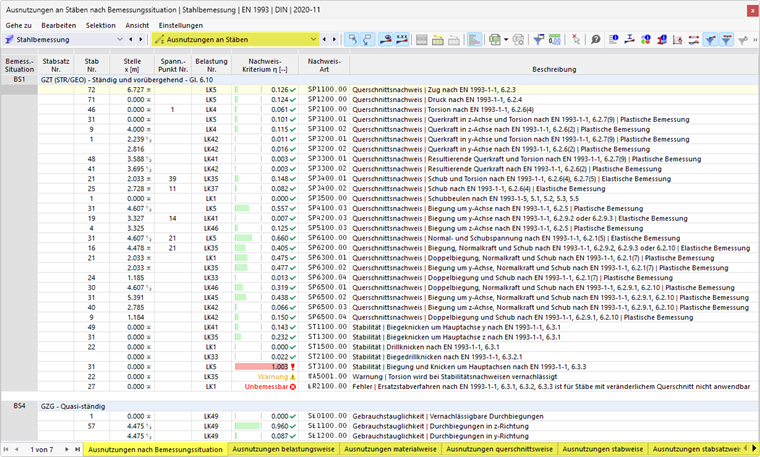

Die Ergebnistabellen der Kategorie Ausnutzungen an Stäben enthält die Ergebnisdaten zu den geführten Nachweisen mit den jeweiligen Ausnutzungen.
Die Stabergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Stabeigenschaften (Materialien, Querschnitte)
- Objekte (Stabsätze, Stäbe, Stabstellen x)
Stabsatz Nr. / Stab Nr.
Für jedes Nachweiskriterium wird die Nummer des Stabsatzes (sofern bemessen) und des Stabes angegeben, der die größte Ausnutzung aufweist.
Stelle x
Es wird jeweils die x-Stelle im Stab angegeben, für die die maximale Ausnutzung ermittelt wurde. Folgende Stellen x sind für die tabellarische Ausgabe relevant:
- Anfangs- und Endknoten
- Stabergebniszwischenpunkte (sofern definiert)
- Stabteilung gemäß Netz-Einstellungen für Stäbe
- Extremwerte der Schnittgrößen
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. So tragen beispielsweise die Querschnittsnachweise nach Eurocode die Kennung 'SP', die Stabilitätsnachweise die Kennung 'ST' und die Nachweise der Gebrauchstauglichkeit die Kennung 'SE'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse nach Grenzzustand filtern
Sollen in der Tabelle nur die Ergebnisse für bestimmte Grenzzustände oder Nachweisarten ausgegeben werden, so setzen Sie die entsprechenden Filter im Ergebnistabellen-Manager. So können Sie zum Beispiel nur die Ergebnisse für die Stabilitätsnachweise darstellen lassen, indem Sie alle 'Zeilen' mit Ausnahme der Stabilität deaktivieren.
Auch die Schaltflächen in der Tabellen-Symbolleiste bieten die Möglichkeit, die Ergebnisse von bestimmten Grenzzuständen schnell ein- und auszublenden. Sie sind zugänglich, wenn Nachweise für die entsprechenden Grenzzustände vorliegen.
|
Blendet Ergebnisse für Grenzzustand der Tragfähigkeit ein oder aus |
|
Blendet Ergebnisse für Grenzzustand der Gebrauchstauglichkeit ein oder aus |
|
Blendet Ergebnisse für Nachweise des Brandschutzes ein oder aus |
|
Blendet Ergebnisse für seismische Nachweise ein oder aus |
Ergebnisse nach Ausnutzung filtern

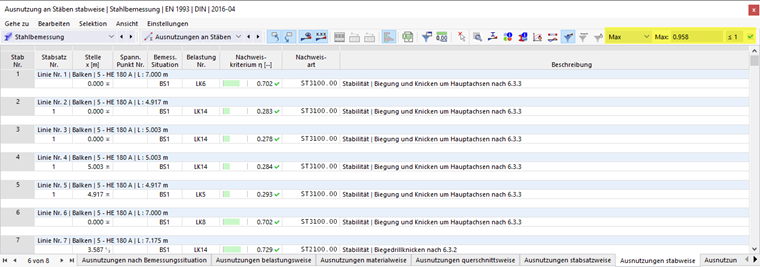

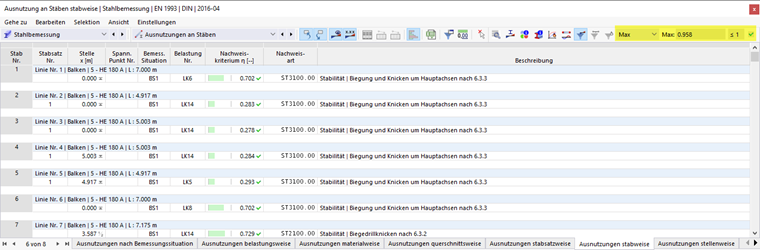

Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur der maßgebende Nachweis ausgegeben.
Sie können auch ein benutzerdefiniertes Filterkriterium verwenden. Nutzen Sie hierzu die Option Definieren in der Liste. Es öffnet sich der Dialog Ergebnistabellen-Manager mit dem Register Kriterien - Werte. Legen Sie die Bedingung fest – beispielsweise um nur Ausnutzungen anzuzeigen, die größer als ein bestimmter Wert sind.
Im Kapitel Ergebnistabellen filtern des RFEM-Handbuchs ist beschrieben, wie Sie Bedingungen für die Tabellenwerte definieren.

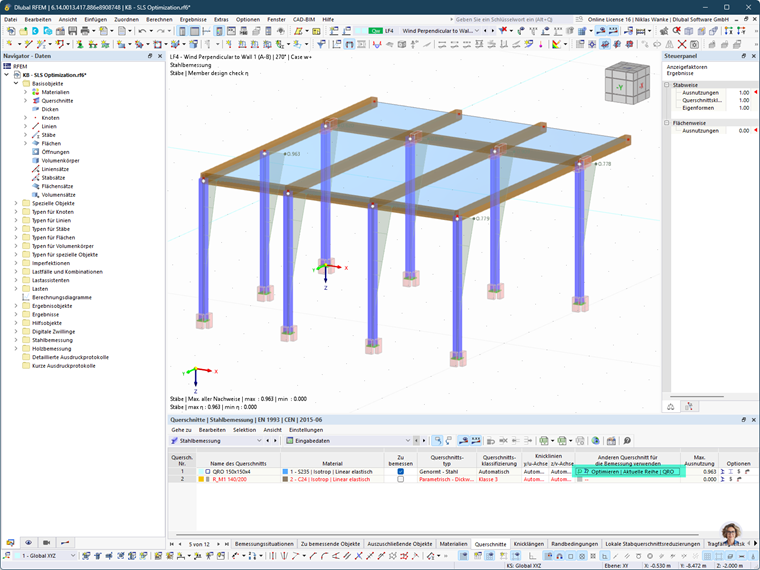

Querschnitt optimieren
Sollten die Nachweise für einen Querschnitt nicht erfüllt sein, so können Sie den Querschnitt vom Programm optimieren lassen. Dabei wird der kleinstmögliche Querschnitt innerhalb derselben Querschnittsreihe gesucht, der die Anforderungen erfüllt. Gehen Sie wie folgt vor:
- Stellen Sie die Tabellenkategorie Eingabedaten für die Stahlbemessung ein.
- Wechseln Sie zur Tabelle Querschnitte.
- Klicken Sie in die entsprechende Zelle der Tabellenspalte Anderen Querschnitt für die Bemessung verwenden.
- Öffnen Sie die Liste und wählen die Option Optimieren aus (siehe Bild Querschnitt optimieren).
