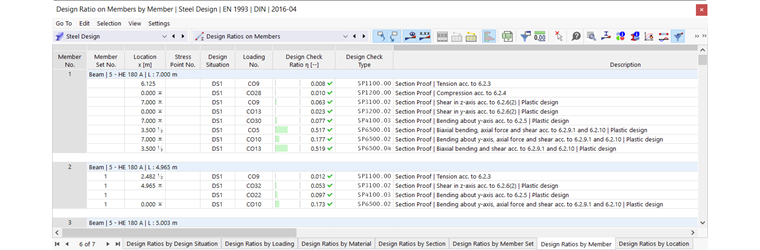

Le tabelle dei risultati della categoria Utilizzazioni delle aste contengono i dati dei risultati delle verifiche condotte con le rispettive utilizzazioni.
I risultati delle aste sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Proprietà delle aste (materiali, sezioni trasversali)
- Oggetti (set di aste, aste, posizioni x)
Set di aste n. / Asta n.
Per ogni criterio di verifica viene indicato il numero del set di aste (se progettato) e dell'asta che presenta la maggiore utilizzazione.
Posizione x
Viene indicata la posizione x sull'asta per la quale è stata determinata la massima utilizzazione. Le seguenti posizioni x sono rilevanti per l'output tabellare:
- Nodi iniziali e finali
- Punti intermedi dei risultati delle aste (se definiti)
- Suddivisone delle aste secondo le Impostazioni di rete per le aste
- Valori estremi delle forze interne
Situazione di progetto
Questa colonna indica i numeri delle Situazioni di progetto per i quali sono presenti le singole utilizzazioni.
Carico
Vengono indicati i numeri delle combinazioni di carico o di risultato che sono determinanti per le rispettive verifiche.
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la Normativa. Il grado di ciascuna utilizzazione è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è contraddistinta da un codice con numero. Ad esempio, le verifiche di sezione trasversale secondo l'Eurocodice hanno il codice 'SP', le verifiche di stabilità 'ST' e le verifiche di esercizio 'SE'. Il tipo di verifica viene spiegato nella colonna Descrizione.
Formula di verifica
È possibile attivare questa colonna nel Gestore delle tabelle dei risultati. Fornisce le equazioni della norma secondo cui vengono eseguite le verifiche.
Descrizione
Ogni verifica è spiegata con una breve descrizione riferita al capitolo della norma.
I Dettagli della verifica per una determinata utilizzazione possono essere visualizzati tramite il pulsante
o un doppio clic sulla riga.
Filtrare i risultati in base allo stato limite
Se si desidera che la tabella mostri solo i risultati per specifici stati limite o tipi di verifica, è necessario impostare i relativi filtri nel Gestore delle tabelle dei risultati. Ad esempio, è possibile visualizzare solo i risultati per le verifiche di stabilità disabilitando tutte le 'Righe' eccetto quelle di Stabilità.
Anche i pulsanti nella barra degli strumenti della tabella offrono la possibilità di mostrare o nascondere rapidamente i risultati di determinati stati limite. Sono accessibili quando sono presenti verifiche per gli stati limite corrispondenti.
|
Mostra o nasconde i risultati per lo stato limite ultimo |
|
Mostra o nasconde i risultati per lo stato limite di esercizio |
|
Mostra o nasconde i risultati per le verifiche di resistenza al fuoco |
|
Mostra o nasconde i risultati per le verifiche sismiche |

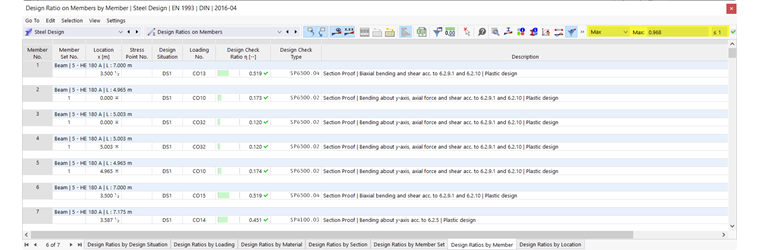

Filtrare i risultati in base all'utilizzo
La lista a destra nella barra degli strumenti della tabella offre la possibilità di filtrare le tabelle in base ai gradi di utilizzo. Con l'opzione Max verrà visualizzata solo la verifica determinante per ogni oggetto.
È anche possibile utilizzare un criterio di filtro personalizzato. A tal fine, selezionare l'opzione Definire nella lista. Si apre il dialogo Gestore delle tabelle dei risultati con la scheda Criteri - Valori. Impostare la condizione – ad esempio per visualizzare solo le utilizzazioni superiori a un determinato valore.
Nel capitolo Filtrare le tabelle dei risultati del manuale di RFEM è descritto come definire le condizioni per i valori delle tabelle.
Ottimizzare la sezione trasversale
Se le verifiche per una sezione trasversale non sono soddisfatte, è possibile far ottimizzare la sezione trasversale dal programma. Verrà cercata la minima sezione trasversale possibile all'interno della stessa serie di sezioni che soddisfi i requisiti. Procedere come segue:
- Impostare la categoria della tabella Dati di ingresso per la progettazione in acciaio.
- Passare alla tabella Sezioni trasversali.
- Fare clic sulla cella corrispondente della colonna Utilizzare un'altra sezione per la progettazione.
- Aprire la lista e selezionare l'opzione Ottimizza (vedi immagine Ottimizzazione della sezione trasversale).
