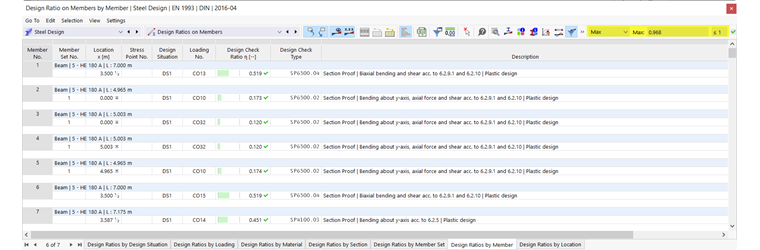

Tabele wyników z kategorii Wykorzystanie prętów zawierają dane wynikowe dotyczące przeprowadzonych analiz z odpowiadającymi im wykorzystaniami.
Wyniki prętów są sortowane na kartach według następujących kryteriów:
- Obciążenia (sytuacje projektowe, kombinacje obciążeń)
- Właściwości prętów (materiały, przekroje)
- Obiekty (zestawy prętów, pręty, miejsca x)
Zestaw prętów nr / Pręt nr
Dla każdego kryterium analizy podano numer zestawu prętów (jeśli przeprowadzono analizę) oraz pręta, który wykazuje największe wykorzystanie.
Miejsce x
Podano zawsze miejsce x w pręcie, dla którego określono maksymalne wykorzystanie. Następujące miejsca x są istotne dla tabelarycznego wydruku:
- Węzły początkowe i końcowe
- Punkty pośrednie wyników prętów (jeśli zdefiniowano)
- Podział prętów zgodnie z Netz-Einstellungen dla prętów
- Ekstremalne wartości sił wewnętrznych
Sytuacja projektowa
Ta kolumna zawiera numery Sytuacji projektowych, dla których występują poszczególne wykorzystania.
Obciążenie
Podano numery kombinacji obciążeń lub wyników, które są decydujące dla poszczególnych analiz.
Kryterium analizy
W tej kolumnie podano warunki analizy zgodnie z Normą. Stopień wykorzystania wyrażony jest długością kolorowego paska.
Rodzaj analizy
Każda analiza jest oznaczona identyfikatorem z numerem. Przykładowo, analizy przekrojów według Eurokodu przypisane są do identyfikatora 'SP', analizy stateczności do 'ST', a analizy użytkowalności do 'SE'. Rodzaj analizy opisany jest w kolumnie Opis.
Wzór analizy
Tę kolumnę można aktywować w Menedżerze tabel wyników. Podaje ona równania normy, według których przeprowadzane są analizy.
Opis
Każda analiza jest opisana krótkim opisem z odniesieniem do rozdziału w normie.
Szczegóły wyników analizy dotyczące określonego wykorzystania można wyświetlić za pomocą przycisku
lub podwójnym kliknięciem wiersza.
Filtruj wyniki według stanu granicznego

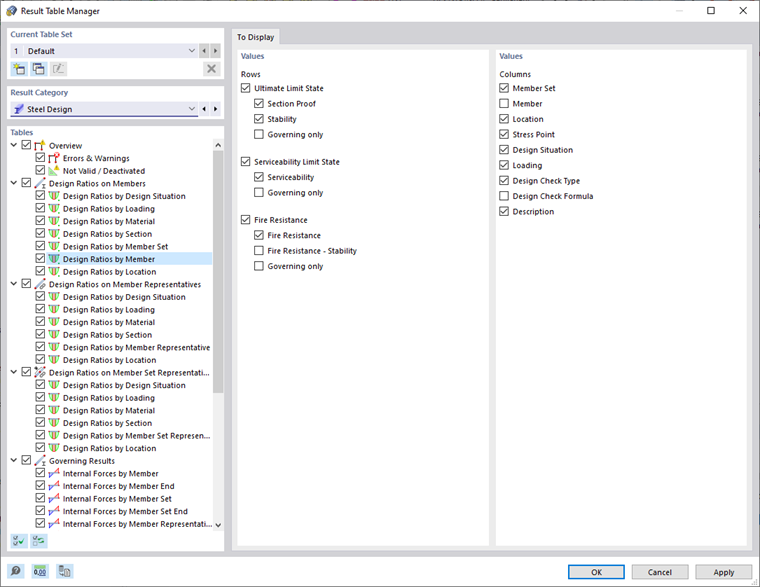

Aby w tabeli wyświetlić tylko wyniki dla określonych stanów granicznych lub rodzajów analizy, ustaw odpowiednie filtry w Menedżerze tabel wyników. Na przykład można wyświetlić tylko wyniki analiz stateczności, wyłączając wszystkie 'wiersze' z wyjątkiem stateczności.
Przyciski na pasku narzędzi tabeli również oferują możliwość szybkiego włączania i wyłączania wyników dla określonych stanów granicznych. Są one dostępne, gdy istnieją analizy dla odpowiednich stanów granicznych.
|
Włącza lub wyłącza wyniki dla stanu granicznego nośności |
|
Włącza lub wyłącza wyniki dla stanu granicznego użytkowalności |
|
Włącza lub wyłącza wyniki dla analiz zabezpieczenia przeciwpożarowego |
|
Włącza lub wyłącza wyniki dla analiz sejsmicznych |
Filtruj wyniki według wykorzystania
Lista po prawej stronie na pasku narzędzi tabeli oferuje możliwość filtrowania tabel według stopni wykorzystania. Opcja Max powoduje, że dla każdego obiektu wyświetlany jest tylko decydujący wynik analizy.
Można także użyć niestandardowego kryterium filtra. Skorzystaj z opcji Zdefiniuj na liście. Otworzy się dialog Menedżer tabel wyników z zakładką Kryteria - Wartości. Ustaw warunek - na przykład, aby pokazać tylko wykorzystania większe niż określona wartość.
W rozdziale Filtruj tabele wyników podręcznika RFEM opisano, jak określić warunki dla wartości tabeli.
Optymalizuj przekrój
Jeśli analizy dla przekroju nie są spełnione, można pozwolić programowi zoptymalizować przekrój. Znajdowany jest najmniejszy możliwy przekrój w tej samej serii przekrojów, który spełnia wymagania. Wykonaj następujące kroki:
- Ustaw kategorię tabeli Dane wejściowe dla analizy stalowej.
- Przejdź do tabeli Przekroje.
- Kliknij w odpowiednią komórkę kolumny tabeli Użyj innego przekroju do analizy.
- Otwórz listę i wybierz opcję Optymalizuj (patrz obraz Optymalizuj przekrój).
