Dodatek Projektowanie Stalowe jest w pełni zintegrowany z RFEM lub RSTAB. Dzięki temu możesz korzystać ze wszystkich znanych z programu głównego możliwości dokumentowania graficznych wyników wykorzystania i dowodu. Ogólne podejście do przygotowania grafik do wydruku opisano w rozdziale Grafiken podręcznika RFEM.
Grafika okna roboczego
W rozdziale Grafika do projektowania stalowego przedstawiono różne typy wyników, które są dostępne w formie graficznej dla prętów i powierzchni. Możesz bezpośrednio wydrukować bieżący widok za pomocą funkcji druku lub przekazać go do protokołu wydruku.

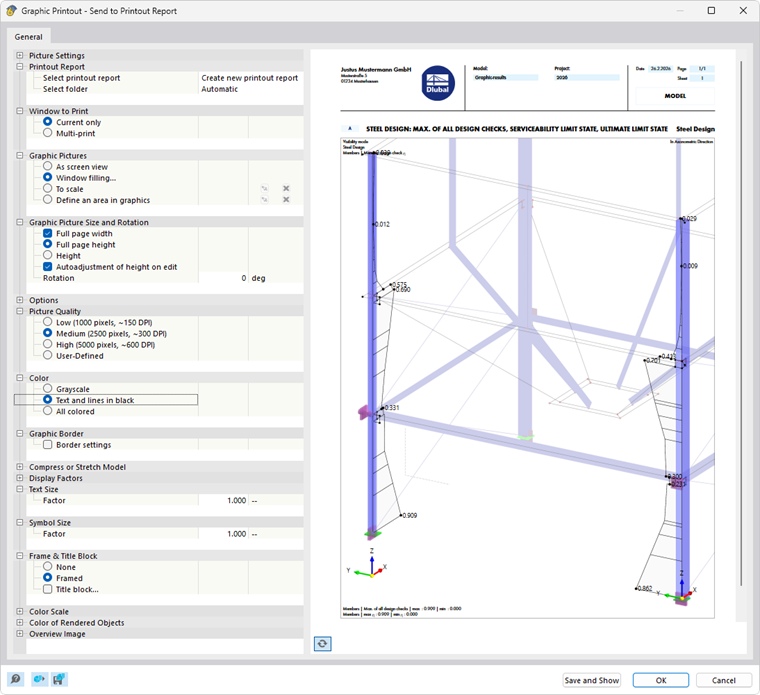

Wykonaj ustawienia druku dla obrazu w dialogu 'Grafika wydrukowa' jak zwykle.

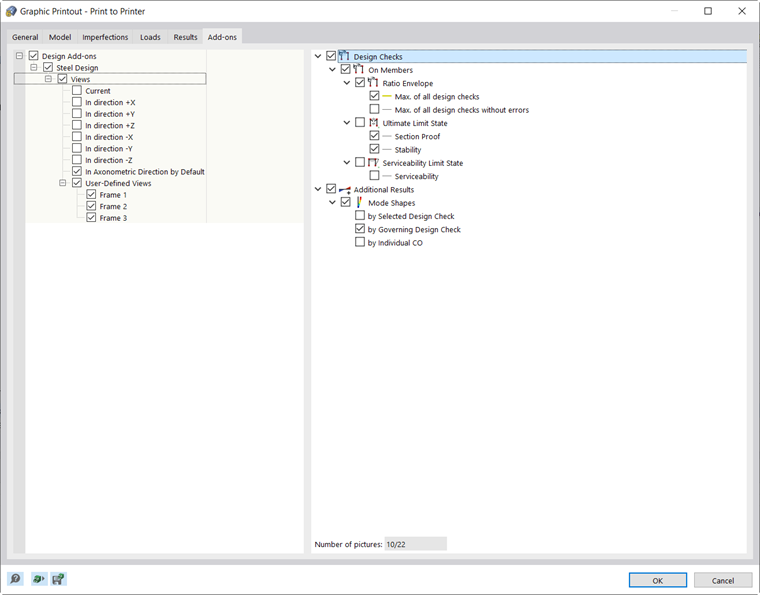

Jeśli w kategorii 'Jakie okna' aktywujesz opcję Druk wielokrotny, możesz w zakładce 'Dodatki' ustawić opcje dla drukowania wielu okien lub seryjnego drukowania grafik (patrz rozdział Mehrfachdruck verwenden podręcznika RFEM). Grafiki zostaną uporządkowane w protokole wydruku przy wynikach projektowania stalowego.
Szczegóły dowodu i przebiegi wyników

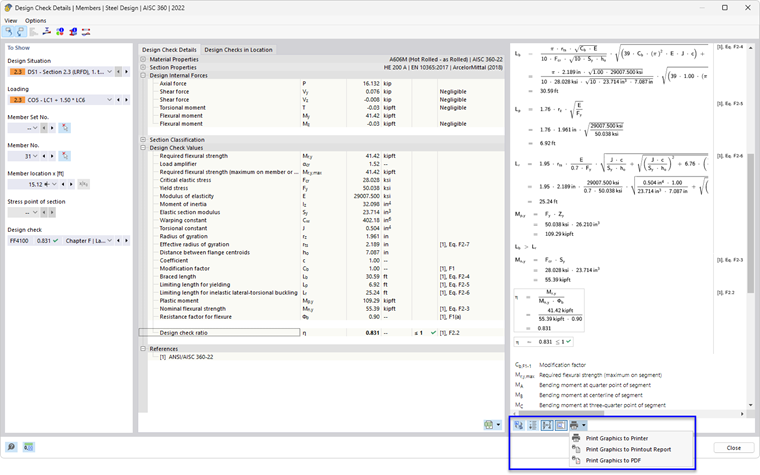

Również w dialogach szczegółów dowodu i przebiegów wyników dostępne są funkcje drukowania. Możesz bezpośrednio wydrukować, zapisać jako PDF lub przekazać do protokołu wydruku następujące grafiki:
- Widok formuły Szczegóły dowodu
- Przebiegi wyników w przekroju
- Przebiegi wyników w punkcie powierzchni
- Przebiegi wyników w pręcie lub zestawie prętów
- Diagramy temperatura-czas
