Tisk grafiky

Addon Posouzení ocelových konstrukcí je plně integrován do programů RFEM nebo RSTAB. Proto můžete využívat všechny možnosti hlavního programu, které znáte, pro dokumentování grafických výsledků využití a posouzení. Obecný postup pro přípravu grafiky k tisku je popsán v kapitole Grafiky manuálu k programu RFEM.

Grafiky pracovního okna

V kapitole Grafika pro posouzení ocelových konstrukcí jsou představeny různé typy výsledků, které jsou graficky dostupné pro pruty a plochy. Aktuální pohled můžete přímo vytisknout pomocí tiskové funkce nebo ho přenést do tiskového protokolu.

Výběr možností pro grafický tisk

V dialogu 'Tisk grafiky' proveďte obvyklé nastavení tisku obrázku.

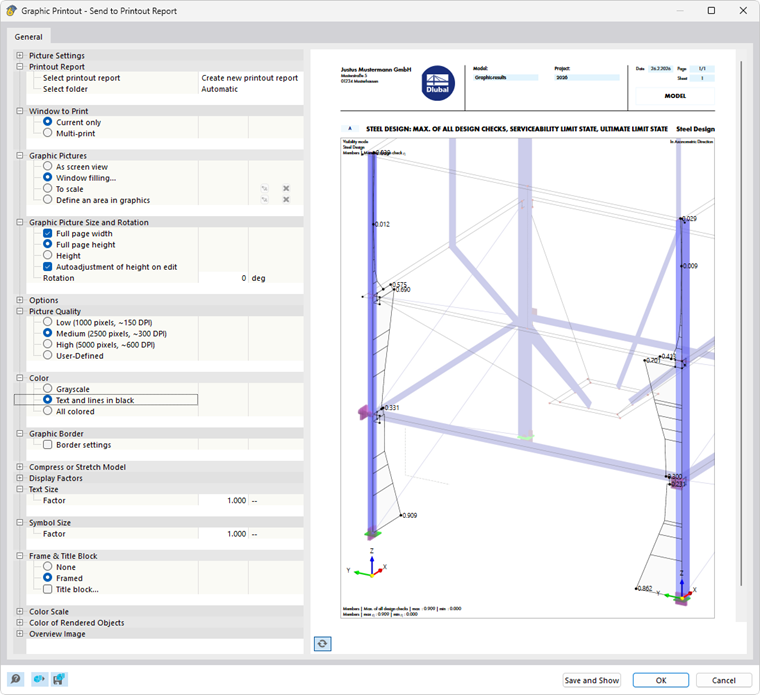

Příprava grafického výstupu

Pokud v kategorii 'Která okna' aktivujete možnost Vícenásobný tisk, můžete na záložce 'Addony' nastavit parametry pro tisk několika oken nebo hromadný tisk grafiky (viz kapitola Použití vícenásobného tisku manuálu k programu RFEM). Grafiky se pak v tiskovém protokolu zařadí k výsledkům posouzení ocelových konstrukcí.

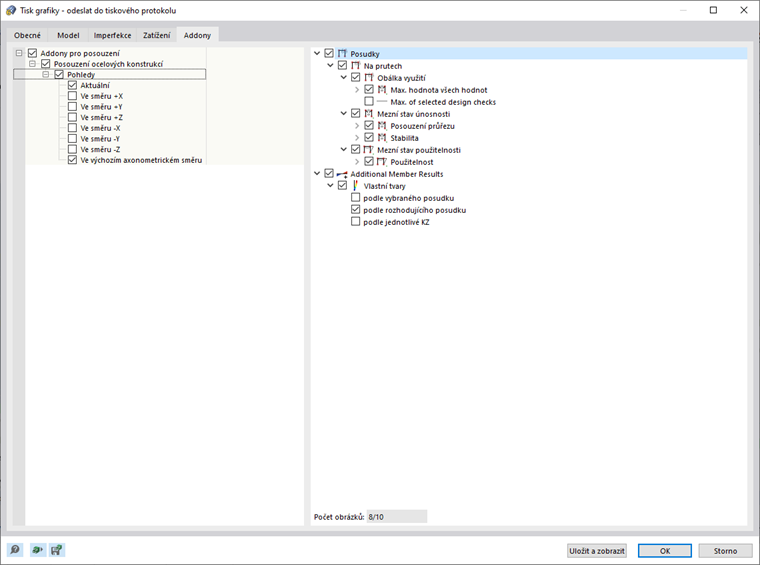

Addon Grafický tisk - Vícenásobný tisk výsledků - Posouzení ocelových konstrukcí

Detaily posouzení a průběhy výsledků

Také v dialozích detailů posouzení a průběhů výsledků jsou k dispozici tiskové funkce. Následující grafiky můžete přímo vytisknout, uložit jako PDF nebo přenést do tiskového protokolu:

• Zobrazení vzorců Detaily posouzení
• Průběhy výsledků v průřezu
• Průběhy výsledků v bodě plochy
• Průběhy výsledků na prutu nebo sadě prutů
• Diagram teplota-čas

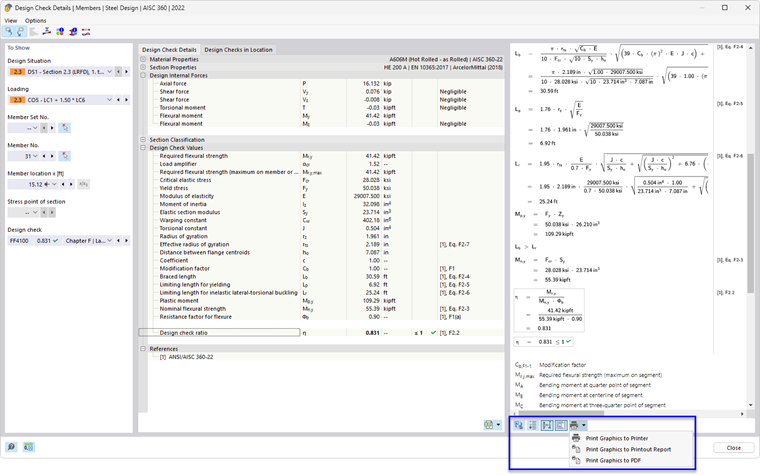

Tisk detailů posouzení
