Das Add-On Stahlbemessung ist vollständig in RFEM oder RSTAB integriert. Daher können Sie alle aus dem Hauptprogramm bekannten Möglichkeiten nutzen, um die grafischen Ergebnisse der Ausnutzungen und Nachweise zu dokumentieren. Das allgemeine Vorgehen zur Aufbereitung von Grafiken für den Ausdruck ist im Kapitel Grafiken des RFEM-Handbuchs beschrieben.
Grafiken des Arbeitsfensters
Im Kapitel Grafik für Stahlbemessung sind die verschiedenen Ergebnisarten vorgestellt, die für Stäbe und Flächen grafisch verfügbar sind. Sie können die aktuelle Ansicht über die Druckfunktion direkt ausdrucken oder in das Ausdruckprotokoll übergeben.

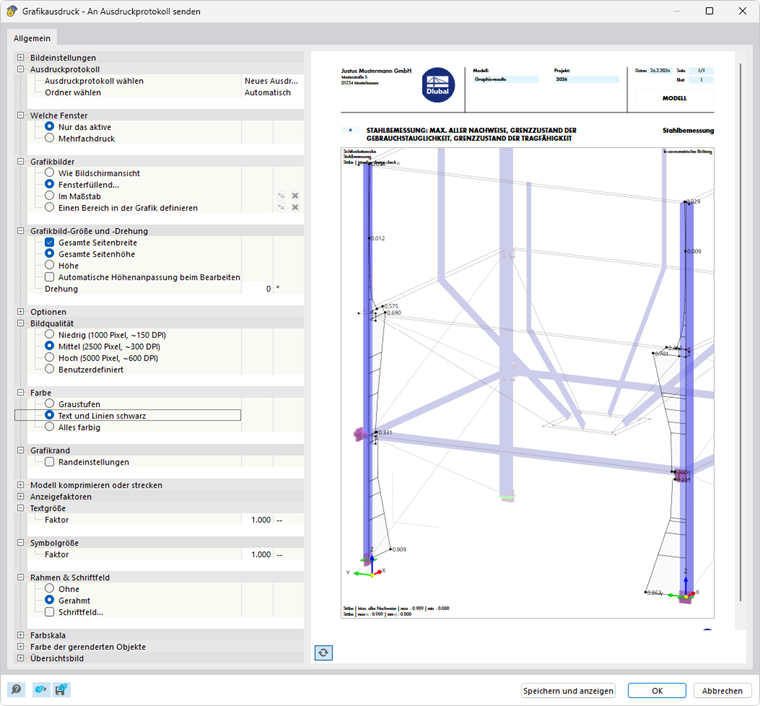

Nehmen Sie im Dialog 'Grafikausdruck' wie gewohnt die Druckeinstellungen für das Bild vor.

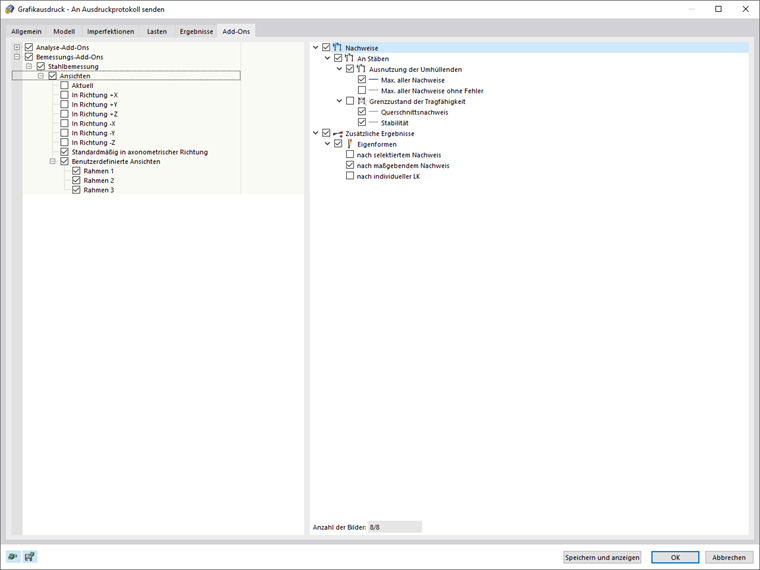

Wenn Sie in der Kategorie 'Welche Fenster' die Option Mehrfachdruck aktivieren, können Sie im Register 'Add-Ons' die Vorgaben für das Drucken mehrerer Fenster oder den Seriendruck von Grafiken treffen (siehe Kapitel Mehrfachdruck verwenden des RFEM-Handbuchs). Die Grafiken werden im Ausdruckprotokoll dann bei den Ergebnissen der Stahlbemessung einsortiert.
Nachweisdetails und Ergebnisverläufe
Auch in den Dialogen der Nachweisdetails und Ergebnisverläufe stehen Druckfunktionen zur Verfügung. Folgende Grafiken können Sie direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben:
- Formelansicht der Nachweisdetails
- Ergebnisverläufe im Querschnitt
- Ergebnisverläufe im Flächenpunkt
- Ergebnisverläufe am Stab oder Stabsatz
- Temperatur-Zeit-Diagramme
