Il modulo aggiuntivo Verifica acciaio è completamente integrato in RFEM o RSTAB. Pertanto, è possibile utilizzare tutte le possibilità note del programma principale per documentare i risultati grafici dei rapporti di utilizzo e delle verifiche. La procedura generale per la preparazione di grafici per la stampa è descritta nel capitolo Grafici del manuale di RFEM.
Grafici della finestra di lavoro
Nel capitolo Grafico per verifica acciaio sono presentati i vari tipi di risultati disponibili graficamente per aste e superfici. È possibile stampare direttamente la vista corrente utilizzando la funzione di stampa o trasferirla nella relazione di calcolo.

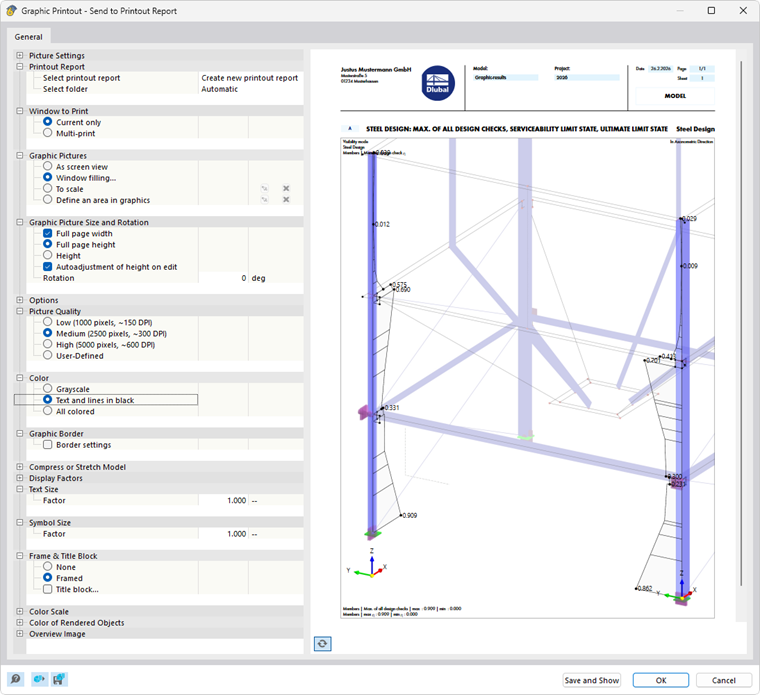

Nella finestra di dialogo 'Stampa grafica', eseguire come di consueto le impostazioni di stampa per l'immagine.

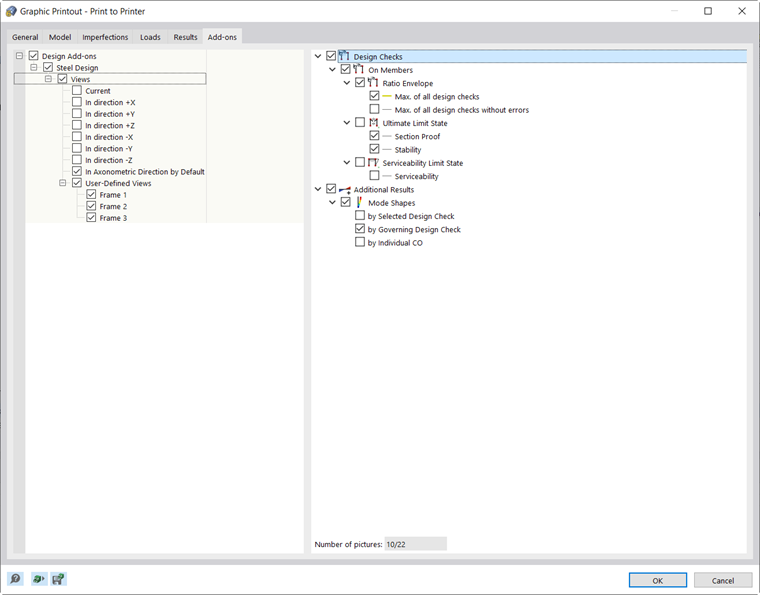

Se si attiva l'opzione Stampa multipla nella categoria 'Quale finestra', è possibile definire le impostazioni per la stampa di più finestre o la stampa seriale di grafici nella scheda 'Moduli aggiuntivi' (vedere il capitolo Usare la stampa multipla del manuale di RFEM). I grafici verranno quindi inseriti nella relazione di calcolo tra i risultati della verifica acciaio.
Dettagli di verifica e diagrammi dei risultati

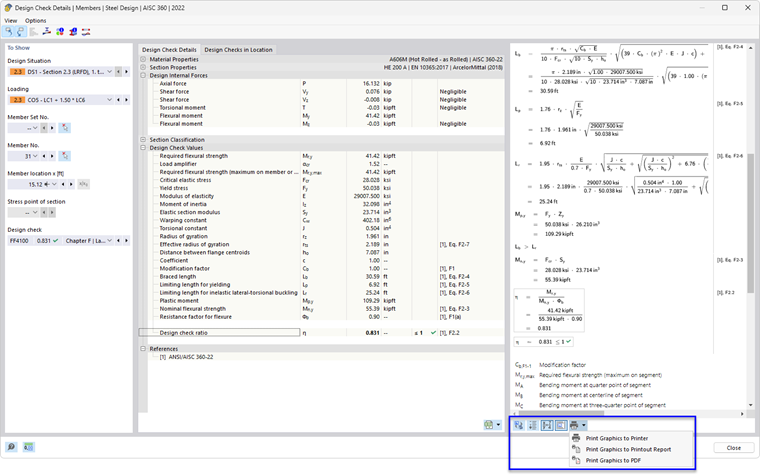

Anche nelle finestre di dialogo dei dettagli di verifica e dei diagrammi dei risultati sono disponibili funzioni di stampa. I seguenti grafici possono essere stampati direttamente, salvati come PDF o trasferiti nella relazione di calcolo:
- Vista formula dei Dettagli di verifica
- Diagrammi dei risultati nella sezione
- Diagrammi dei risultati nel punto della superficie
- Diagrammi dei risultati sull'asta o sul set di aste
- Diagramma temperatura-tempo
