Le module complémentaire Vérification de l’acier est entièrement intégré à l’interface RFEM et RSTAB. Par conséquent, vous pouvez utiliser toutes les options du logiciel principal pour documenter les résultats graphiques des ratios de vérification et vérifications. La procédure générale pour préparer des graphiques pour l’impression est décrite dans le chapitre Graphiques du manuel de RFEM.
Graphiques de la fenêtre de travail
Le chapitre Graphiques pour la vérification de l’acier présente les différents types de résultats disponibles graphiquement pour les barres et surfaces. Vous pouvez imprimer directement la vue actuelle via la fonction d'impression ou la transférer dans le rapport d’impression.

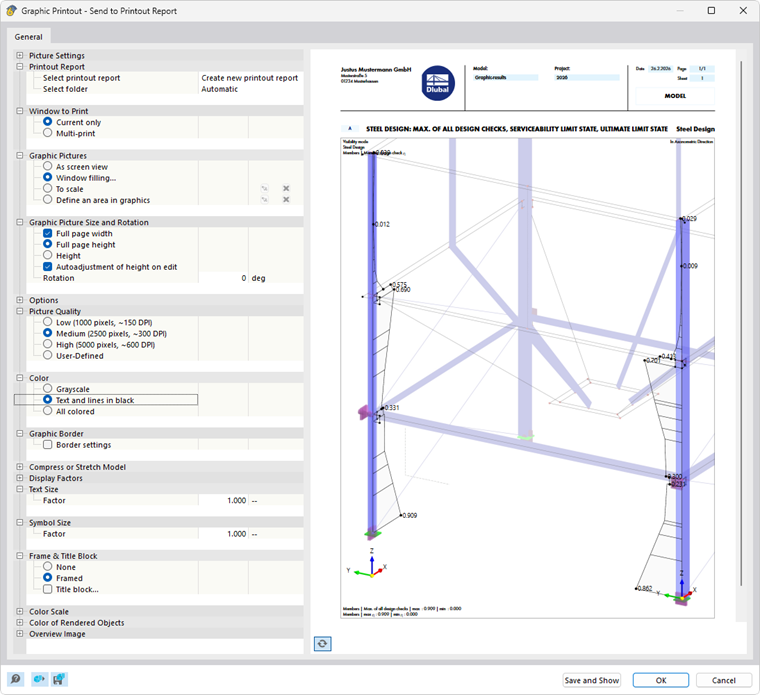

Définissez les paramètres d’impression pour l’image comme à l’accoutumé dans la boîte de dialogue « Impression graphique ».

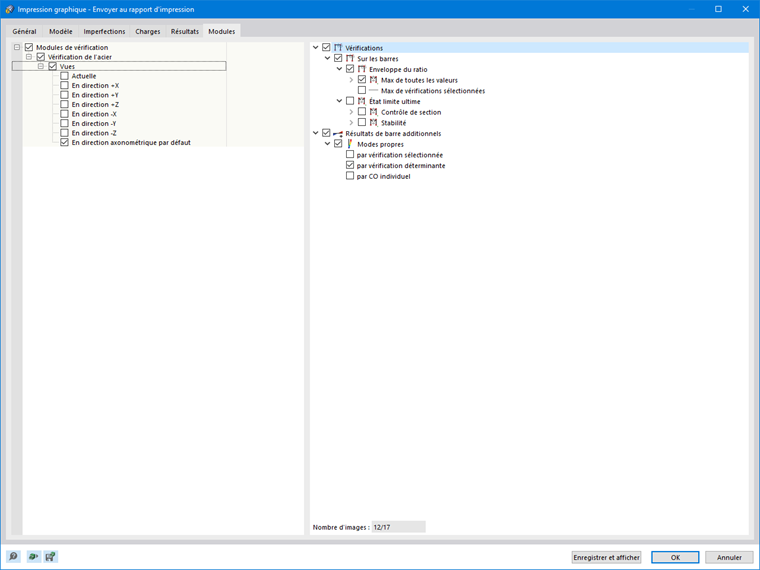

Si vous activez l’option Impression multiple dans la catégorie « Fenêtres à imprimer », vous pouvez définir les paramètres pour l’impression de plusieurs fenêtres ou l’impression en série de graphiques dans l’onglet « Modules » (voir le chapitre Utilisation de l’impression multiple du manuel de RFEM). Les graphiques seront ensuite classés dans le rapport d’impression avec les résultats de vérification de l’acier.
Détails des vérifications et diagrammes de résultats

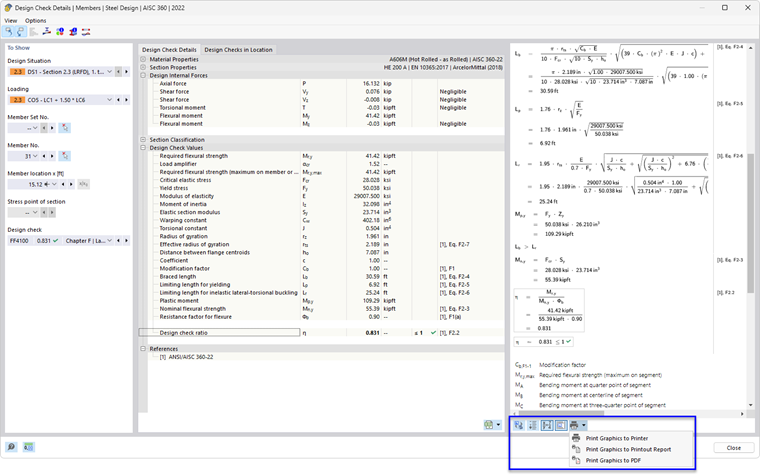

Des fonctions d’impression sont également disponibles dans les boîtes de dialogue des détails de vérification et des diagrammes de résultats. Les graphiques suivants peuvent être imprimés directement, enregistrés au format PDF ou transférés dans le rapport d’impression :
- Afficher les formules des Détails de vérification
- Diagrammes de résultats dans la section
- Diagrammes de résultats au point de surface
- Diagramme de résultats sur la barre ou l’ensemble de barres
- Courbe température-temps
