El complemento Cálculo de acero está completamente integrado en RFEM o RSTAB. Por lo tanto, puede utilizar todas las posibilidades conocidas del programa principal para documentar los resultados gráficos de las razones de tensiones y los cálculos. El procedimiento general para la preparación de gráficos para la impresión se describe en el capítulo Gráficos del manual de RFEM.
Gráficos de la ventana de trabajo
En el capítulo Gráfico para cálculo de acero se presentan los diferentes tipos de resultados que están disponibles gráficamente para barras y superficies. Puede imprimir la vista actual directamente a través de la función de impresión o transferirla al informe de impresión.
Realice los ajustes de impresión para la imagen como de costumbre en el diálogo 'Impresión de gráfico'.

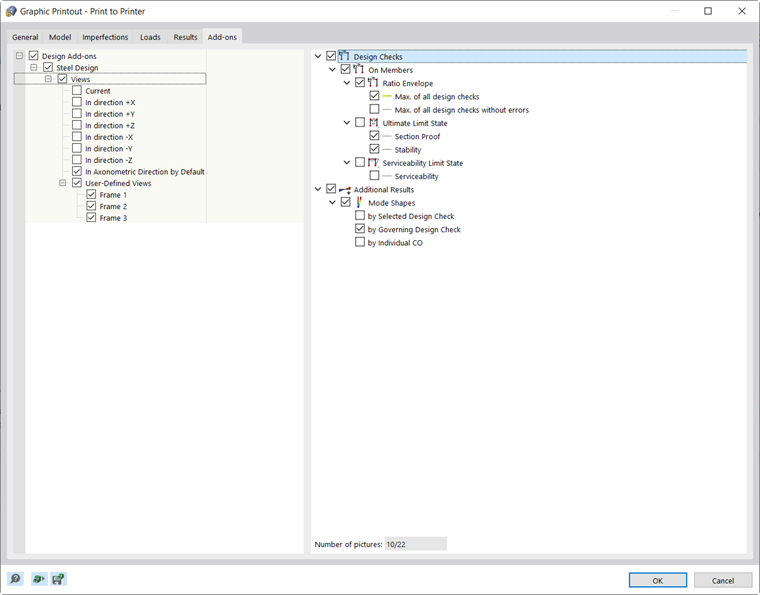

Si activa la opción Impresión múltiple en la categoría 'Qué ventanas', puede definir las especificaciones para la impresión de varias ventanas o la impresión en serie de gráficos en la pestaña 'Complementos' (consulte el capítulo Usar impresión múltiple del manual de RFEM). Los gráficos se clasificarán entonces en el informe de impresión junto con los resultados del cálculo de acero.
Detalles de verificación y diagramas de resultados

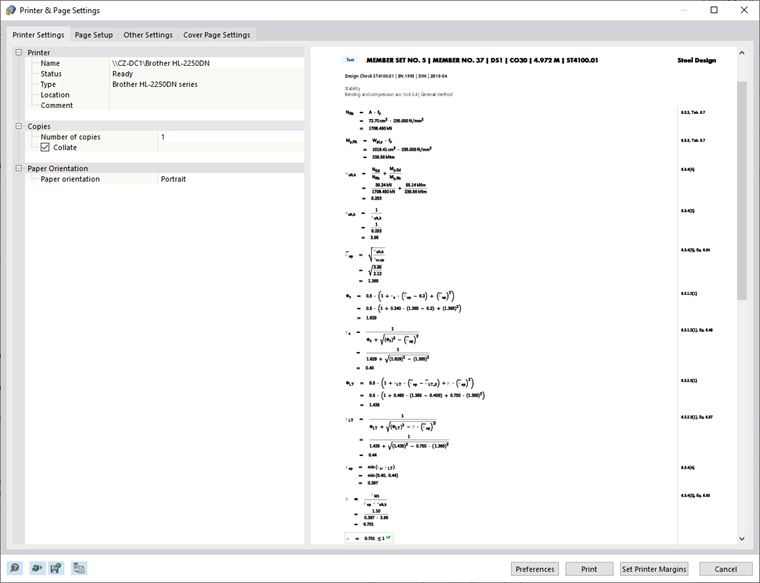

También están disponibles las funciones de impresión en los diálogos de los detalles de verificación y diagramas de resultados. Puede imprimir directamente los siguientes gráficos, guardarlos como PDF o transferirlos al informe de impresión:
- Vista de fórmulas de los Detalles de verificación
- Diagramas de resultados en la sección
- Diagramas de resultados en el punto de superficie
- Diagramas de resultados en la barra o conjunto de barras
- Diagrama temperatura-tiempo
