O complemento Dimensionamento de Aço está completamente integrado no RFEM ou RSTAB. Portanto, você pode usar todas as possibilidades conhecidas do programa principal para documentar graficamente os resultados de utilização e verificações. O procedimento geral para preparar gráficos para impressão é descrito no capítulo Grafiken do manual do RFEM.
Gráficos da janela de trabalho
No capítulo Grafik für Stahlbemessung são apresentadas as diferentes tipos de resultados disponíveis graficamente para barras e superfícies. Você pode imprimir a visualização atual diretamente usando a função de impressão ou transferi-la para o relatório de impressão.
Realize as configurações de impressão para a imagem no diálogo 'Impressão de Gráficos' como de costume.

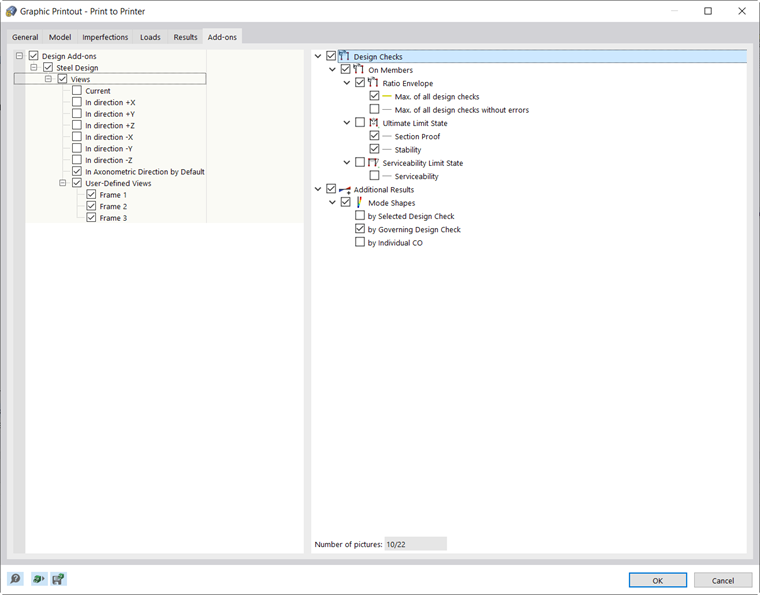

Se você ativar a opção Impressão Múltipla na categoria 'Quais janelas', você pode fazer no separador 'Complementos' as definições para impressão de várias janelas ou impressão em série de gráficos (consulte o capítulo Mehrfachdruck verwenden do manual do RFEM). Os gráficos serão classificados no relatório de impressão com os resultados do dimensionamento de aço.
Detalhes da verificação e variações dos resultados

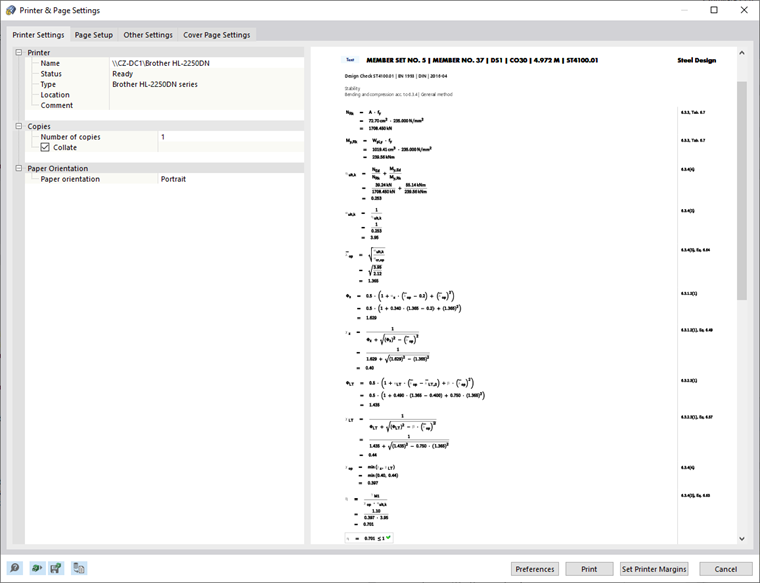

Também nos diálogos de detalhes da verificação e variações dos resultados estão disponíveis as funções de impressão. Os seguintes gráficos podem ser impressos diretamente, salvos como PDF ou transferidos para o relatório de impressão:
- Visualização de fórmulas dos Detalhes da Verificação
- Variações dos Resultados na Seção Transversal
- Variações dos Resultados no Ponto de Superfície
- Variações dos Resultados na barra ou conjunto de barras
- Diagramas de Temperatura-Tempo
