Таблицы результатов категории Использование на стержнях содержат данные результатов по выполненным расчётам с соответствующими использованиями.
Результаты по стержням отсортированы во вкладках по следующим критериям:
- Нагрузки (Расчётные ситуации, Сочетания нагрузок)
- Свойства стержней (Материалы, Сечения)
- Объекты (Блоки стержней, Стержни, точки стержня x)
№ блока стержней / № стержня
Для каждого Критерия расчёта указывается номер Блока стержней (если выполняется расчёт) и стержня с наибольшим использованием.
Точка x
Указывается точка x на стержне, для которой было определено максимальное использование. Следующие точки x являются релевантными для табличного вывода:
- Начальный и конечный узлы
- Промежуточные точки результатов на стержне (если заданы)
- Деление стержня согласно Настройкам сетки для стержней
- Экстремальные значения внутренних сил
№ точки напряжений
Расчёт выполняется в так называемых Точках напряжений сечения. Эти места определяются расстояниями от центра тяжести, Статическими моментами и Толщинами частей сечения. Все стандартные профили из библиотеки, а также сечения RSECTION имеют Точки напряжений в местах, релевантных для расчёта.
Вы можете проверить Точки напряжений в диалоговом окне информации о сечении. Для этого нажмите кнопку
на панели инструментов таблицы. Во вкладке 'Точки напряжений' информационного диалогового окна перечислены Точки напряжений с их координатами, и они показаны на сечении (см. раздел Точки напряжений в руководстве RFEM).
Расчётная ситуация
В этом столбце указываются номера Расчётных ситуаций, для которых получены отдельные использования.
Нагрузка
Указываются номера Сочетаний нагрузок или Расчётных сочетаний, которые являются определяющими для соответствующих расчётов.
Критерий расчёта
В этом столбце указаны расчётные условия согласно Нормативу. Уровень соответствующего использования отображается длиной цветной полосы.
Тип расчёта
Каждый расчёт обозначен идентификатором с номером. Например, Проверки сечения по Еврокоду имеют идентификатор 'SP', Расчёты на устойчивость — идентификатор 'ST', а Рачёты по предельному состоянию по пригодности к эксплуатации — идентификатор 'SE'. Тип расчёта поясняется в столбце Описание.
Расчётная формула
Этот столбец можно активировать в Менеджере таблиц результатов. Он содержит уравнения Норматива, по которым выполняются расчёты.
Описание
Каждый расчёт поясняется кратким описанием со ссылкой на главу в Нормативе.
Детали расчёта для конкретного использования можно отобразить с помощью кнопки
или двойным щелчком по строке.
Фильтровать результаты по предельному состоянию

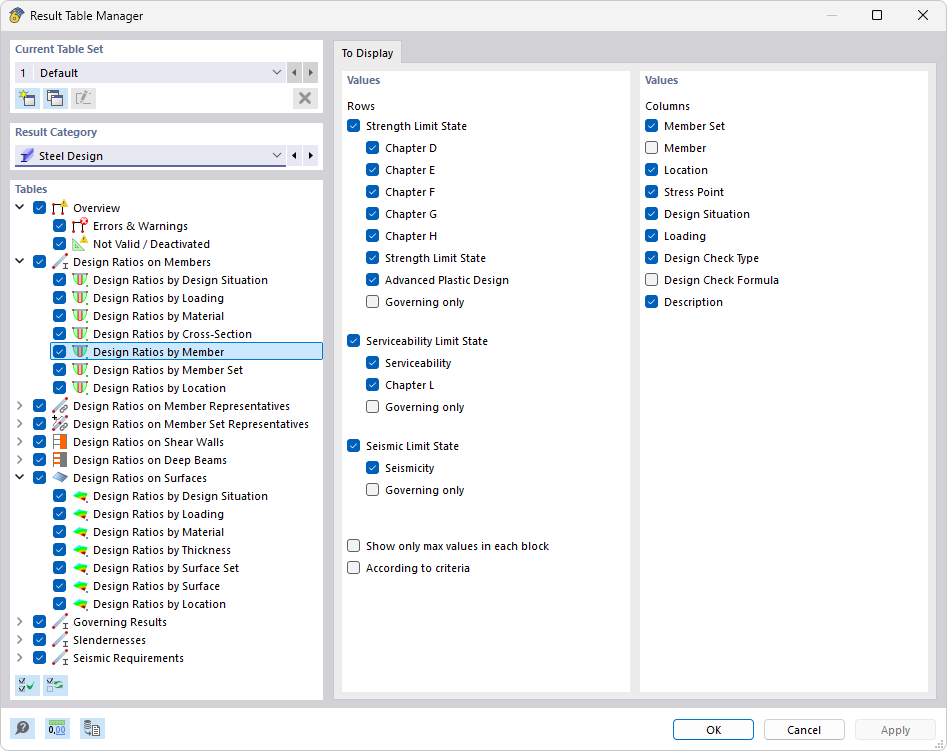

Если в таблице должны отображаться только результаты для определённых Предельных состояний или типов расчёта, установите соответствующие фильтры в Менеджере таблиц результатов. Например, можно отобразить только результаты для расчётов на устойчивость, деактивировав все 'Строки', кроме Устойчивость.
Кнопки на панели инструментов таблицы также позволяют быстро показать или скрыть результаты для определённых Предельных состояний. Они доступны при наличии расчётов для соответствующих предельных состояний.
|
Показать или скрыть результаты по предельному состоянию Несущей способности |
|
Показать или скрыть результаты по предельному состоянию пригодности к эксплуатации |
|
Показать или скрыть результаты по расчётам Огнестойкости |
|
Показать или скрыть результаты по сейсмическим расчётам |
Фильтровать результаты по использованию
Список справа на панели инструментов таблицы позволяет фильтровать таблицы по степеням использования. При выборе опции Макс для каждого объекта выводится только определяющий расчёт.
Также можно использовать пользовательский критерий фильтрации. Для этого выберите в списке опцию Определить. Откроется диалог Менеджер таблиц результатов на вкладке Критерии - Значения. Определите условие — например, чтобы отображать только использования, превышающие определённое значение.
В главе Фильтрация таблиц результатов руководства RFEM описано, как определять условия для значений в таблице.
Оптимизировать сечение
Если расчёты для сечения не выполняются, можно поручить программе оптимизировать сечение. При этом ищется наименьшее возможное сечение в той же серии сечений, которое удовлетворяет требованиям. Действуйте следующим образом:
- Установите категорию таблиц Входные данные для Расчёта стальных конструкций.
- Перейдите к таблице Сечения.
- Щелкните в соответствующей ячейке столбца таблицы Использовать другое сечение для расчёта.
- Откройте список и выберите опцию Оптимизировать (см. рисунок Оптимизировать сечение).
