Результаты по узлам

В таблице результатов категории «Результаты » перечислены результаты спектрального анализа, которые доступны в узле [[ #/de/downloads-und-infos/documents/online-handbooks/rfem-6/000037 {%\}. Результаты в отдельных вкладках отсортированы по номерам узлов.

Общие деформации

Вы можете отобразить узловые деформации графически с помощью категории навигатора 'Общие деформации' (см. Рисунок # extbookmark manual|image030131|Результаты спектрального анализа №). В таблице регистров 'Общие деформации' деформации узлов отображаются в числовой форме.

Общие узловые деформации в таблице для спектрального анализа

Это будет абсолютное полное перемещение |u|, заданы перемещения u_X, u_Y и u_Z, а также повороты φ_X, φ_Y и φ_Z. Под таблицей находятся максимальные и минимальные значения отдельных компонентов деформации.

опорные реакции

В регистре 'Силы опоры' перечисляются силы и моменты, которые вводятся в каждую узловую опору.

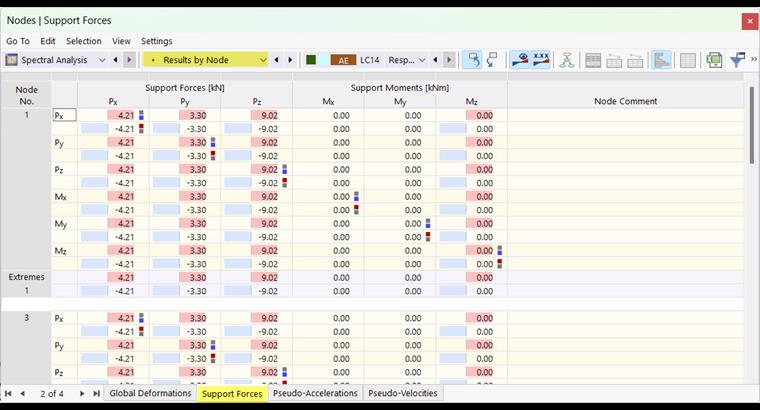

Опорные силы в таблице для спектрального анализа

Псевдоускорения

В регистре 'Псевдоускорения' вы можете считывать ускорения, примененные к отдельным узлам. Это будет абсолютное полное ускорение |u|, заданы ускорения u _X, u_Y и u _Z, а также угловые ускорения φ_X, φ _Y и φ_Z.

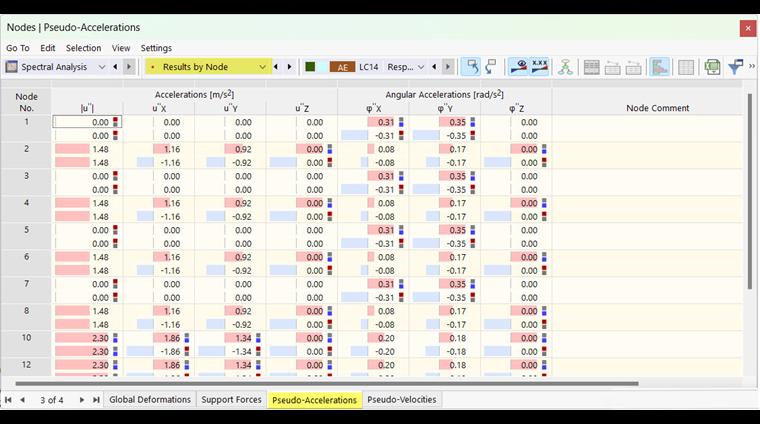

Псевдоускорения узлов для спектрального анализа

Псевдоускорения выводятся только в табличной форме; они не могут быть представлены графически.

Псевдо-скорости

Во вкладке 'Псевдо-скорости' перечислены скорости, доступные на каждом узле. Это будет абсолютная общая скорость |ты '|, заданы скорости u '_X, u '_Y и u '_Z, а также угловые скорости φ '_X, φ '_Y и φ '_Z.

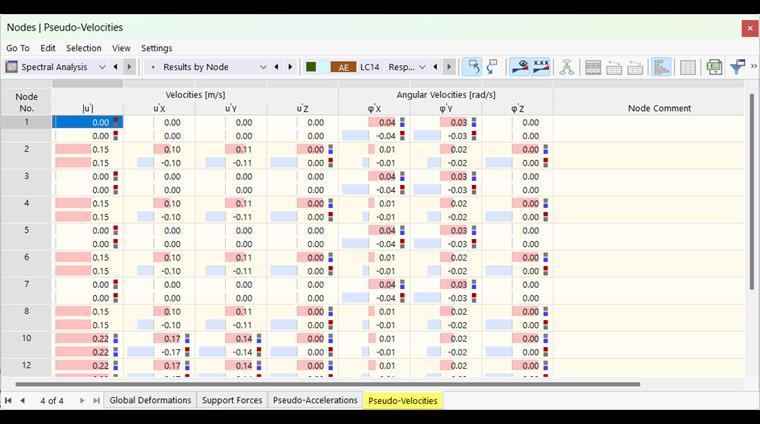

Псевдосороты узлов для спектрального анализа

Эти результаты также доступны только в табличной форме.
