Спектр реакций

На вкладке « Спектр реакции » можно назначить спектры реакций отдельным направлениям возбуждения, которые можно использовать для определения сейсмических нагрузок.

Задайте спектры реакций для направлений

Придать спектры реакций

В этом разделе необходимо определить, в каком направлении общей оси действует спектр реакций и какой спектр важен в каждом случае. Для отдельных направлений возбуждения могут быть эффективными разные спектры реакций.

Должно быть активировано хотя бы одно ' направление '. Затем выберите из списка один из существующих спектров реакций для этого направления. Вы можете создать новый спектр с помощью кнопки и отредактировать выбранный спектр с помощью кнопки .

Вы можете указать 'коэффициент масштабирования' для каждого направления, чтобы увеличить или сгладить спектр реакций. Вы можете проверить результат масштабирования на диаграмме diagramResponseSpectra и в регистре Выбор форм в таблице. Здесь значения диаграммы показаны в масштабе.

Поворот горизонтальных ускорений

Направление возбуждения можно повернуть на угол в плоскости XY. Например, если спектр реакций должен возбуждать модель под углом 45 ° вокруг оси Z, тогда активируйте только направление X для спектра реакций и задайте угол α как 45 °.

График

В нижней части показан спектр реакций считывания в виде диаграммы. По умолчанию используется график ' Ускорение - график периодов '. Вы можете использовать кнопки X, Y и Z справа от диаграммы для управления отображением направления.

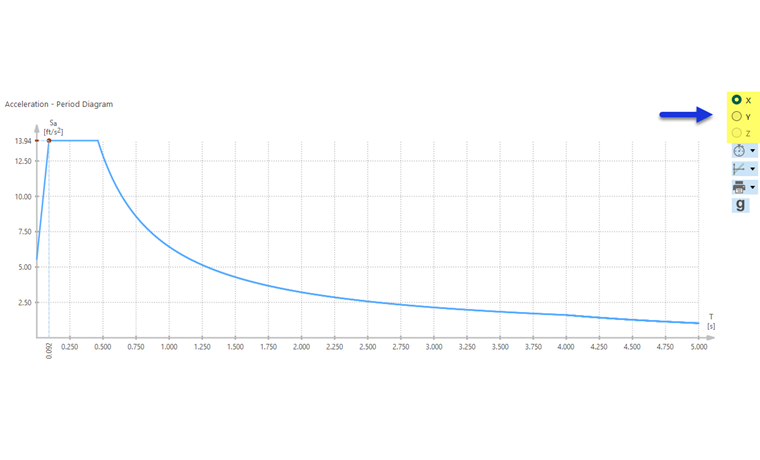

Выберите направление для «Ускорение - периодическая диаграмма»

При перемещении мыши по графику отображаются соответствующие абсциссы и ординаты. Вы можете увеличивать масштаб с помощью колесика мыши, перемещать диаграмму левой кнопкой мыши и дважды щелкать колесом мыши, чтобы восстановить общий вид диаграммы.

Абсцисса: период или частота

Диаграмма может быть отображена как ' диаграмма ускорения - периодов ' или ' диаграмма ускорения - частоты '. Используйте кнопку списка, чтобы указать, какой размер используется для оси абсцисс.

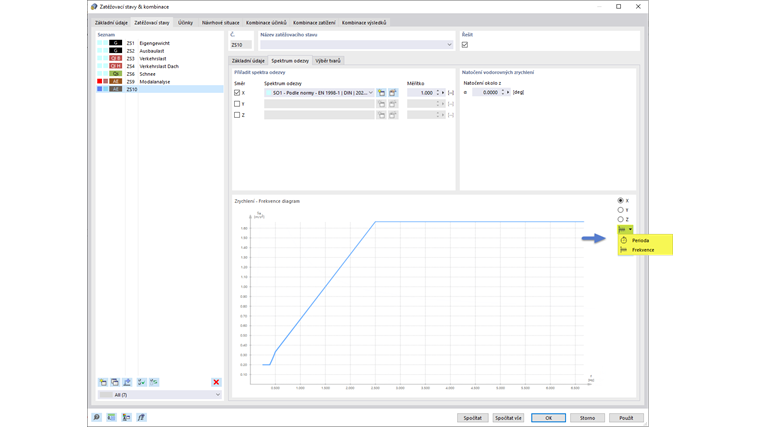

Отображение «Ускорение - Частотная диаграмма»

Представление: линейное или логарифмическое

Для оптимального отображения возможно линейное (lin) и логарифмическое (log) деление осей. С помощью кнопки списка доступны следующие параметры:

• lin X / lin Y
• log X / lin Y
• lin X / log Y
• log X / log Y

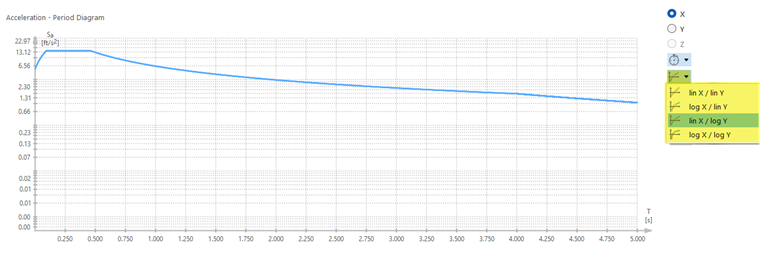

Отображение диаграммы с логарифмическим делением

Функция печати

Диаграмму также можно распечатать. У вас есть следующие возможности:

• Прямо на печать
• В протоколе результатов
• Печать графики в PDF
• Печать графики в буфер обмена
• Печать графики в файл

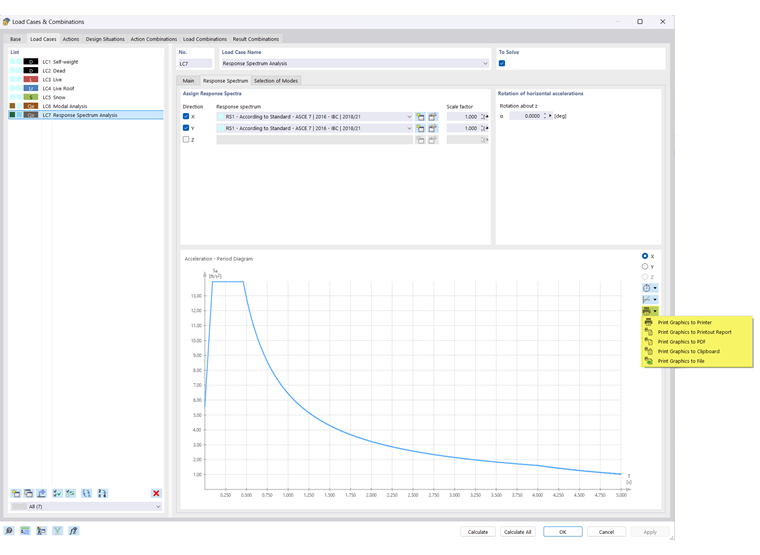

Распечатать диаграмму

Печать графики описана в главе Графика руководства RFEM.
