В случае моделей со стержнями, модальный анализ зависит от спецификаций деления стержней. Настройки для RFEM и RSTAB управляются в диалоговых окнах для отдельных программ.
Параметры сетки (для RFEM)
Сетка КЭ оказывает влияние на определение собственных чисел.
Массы применяются к узлам КЭ. Стержни без узлов КЭ, созданных вследствие разделения, и стержни, не интегрированные в поверхности, имеют только один узел КЭ в начале стержня и один узел на конце стержня. В случае диагональной матрицы масс, массы данных стержней сосредоточены на обоих конечных узлах. Если эти узлы поддерживаются, возможно, вычисление собственных чисел невозможно.

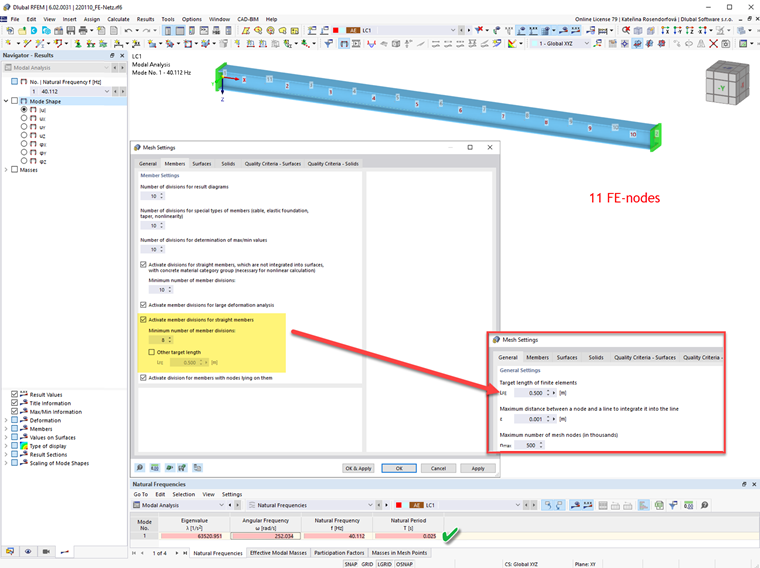

Чтобы принудительно разделить стержни для таких стержней, выберите Настройки сетки]] во вкладке ' в [[#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000242 Стержни', флажок Активировать деление стержней для расчета больших деформаций. расчет на устойчивость, динамический расчет и т.д. В показанном выше примере, создается в общей сложности одиннадцать узлов КЭ на балке длиной 5,0 м с дроблением на '10' для специальных типов стержней. Теперь массы действуют не только на опертые узлы, но и вдоль стержня. Таким образом, можно определить формы колебаний.
Деление стержней (для RSTAB)
Деление стержня влияет на определение собственных значений.
Массы применяются к точкам деления. Стержни, для которых не задано деление стержней, имеют только одну точку деления как в начале, так и на конце стержня. В случае диагональной матрицы масс, массы данных стержней сосредоточены на обоих конечных узлах. Wenn diese Knoten gelagert sind, können unter Umständen keine Eigenwerte berechnet werden (vgl. Bild Fehlerhafte Eigenwerte).

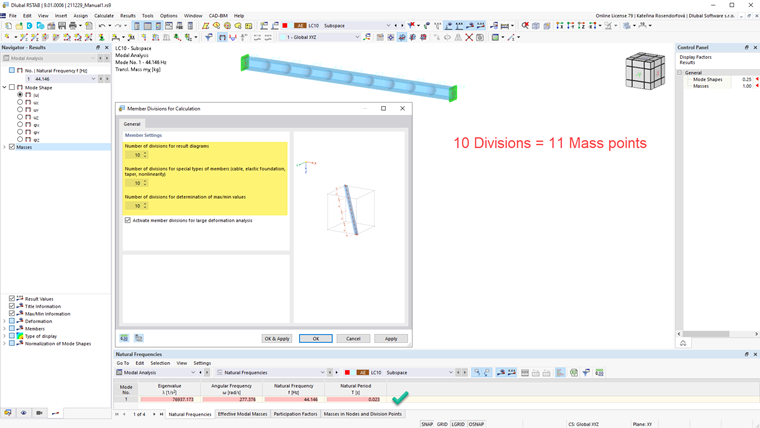

Чтобы принудительно деление стержней, введите номер в диалоговом окне «Изменить» Member Divisions for Calculation введите соответствующее количество точек деления. Таким образом, можно определить формы колебаний.

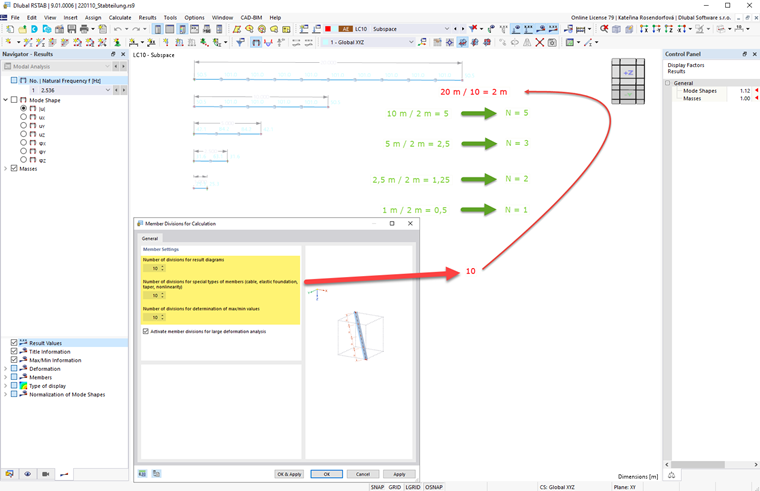

Для модального анализа используется наибольшее значение "N" из делений стержня. Самый длинный стержень модели разделяется по значению «N». Это приводит к максимальной длине деления стержня. Эта длина используется для определения деления стержней всех других стержней: Длины стержней делятся на длину деления и округляются до ближайшего целого числа.
