Спектры реакций

Спектр реакций представляет собой максимальные отклики системы для группы одномассовых осцилляторов (EMS) на определенное возбуждение системы, например, среднее значение из различных записей землетрясений. ЭМС имеют одинаковые демпфирующие свойства, но разные собственные периоды. Максимальные системные реакции отдельной СЭМ показаны в сравнении с естественным периодом СЭМ; этот график представляет собой так называемый спектр реакций.

Метод спектра реакций имеет большие преимущества с точки зрения времени расчета. Это также распространенный метод, указанный в различных строительных нормах. Однако учтите, что это приближенный метод определения максимальных внутренних сил модели. Для получения подробной информации о методе спектра реакций, см., Например, Wilson [1 ] или Tedesco [2 ].

Для анализа доступен метод мультимодального спектра реакций. Вы можете применить соответствующие спектры в соответствии со стандартами или создать их по своему усмотрению. Спектрами, используемыми в модели, можно управлять в диалоговом окне «Спектр реакции ».

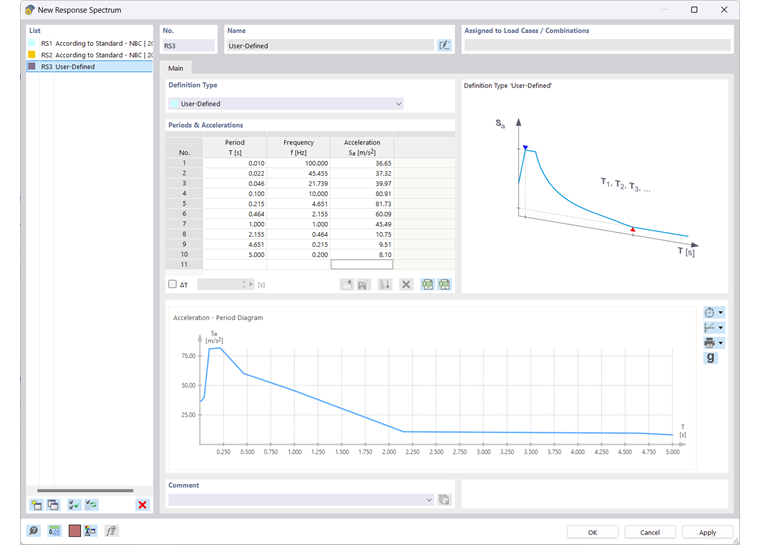

Диалог 'Новый спектр реакций'

Основное

На вкладке « Основные » вы можете указать тип спектра реакций и задать параметры.

Способ задания

Определите, как вы хотите определить спектр реакций. В списке можно выбрать один из четырех типов определений.

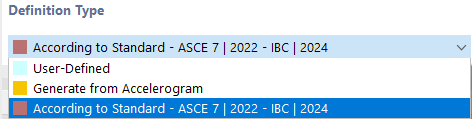

Выбор способ задания

Вращение

Если вы описываете спектр реакций пользовательским способом, вы можете указать значения характеристик в разделе ' Периоды и ускорения ': Построчно введите в_{таблицу} периоды T или частоты f с соответствующими ускорениями S.

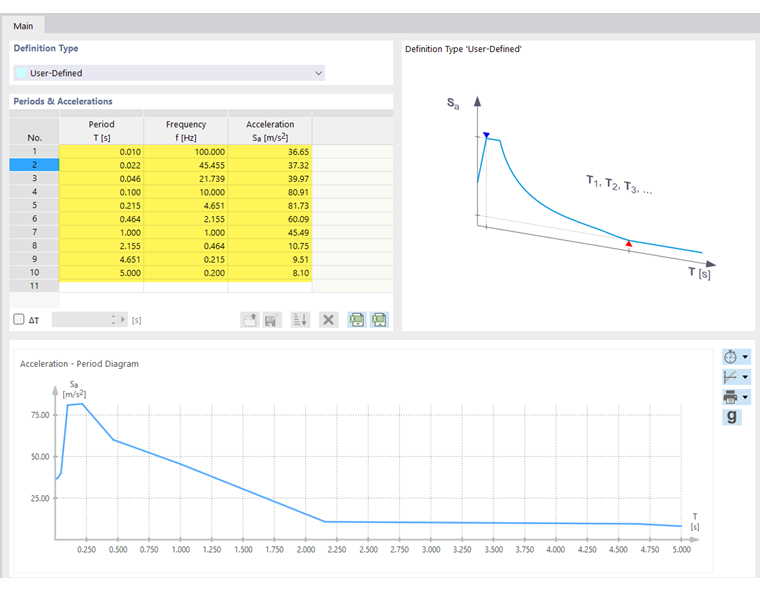

Опишите спектр реакций, определенный пользователем, в таблице

Вы можете использовать эту таблицу для индивидуального задания диаграммы ускорение - период или диаграммы ускорение - частота. Порядок ввода строк может быть произвольным. Таким образом, вы можете впоследствии добавить пары значений, которые лежат между уже заданными значениями.

Сортировать таблицу

Вы можете удалить выбранную строку таблицы с помощью кнопки .

Кнопка позволяет импортировать табличные значения диаграммы из Excel. Вы можете использовать кнопку , чтобы экспортировать пользовательский спектр реакций в Excel.

Функции хранения пользовательских спектров в библиотеке и считывания их оттуда все еще находятся в стадии разработки. Поэтому кнопки заблокированы.

Если пары значений имеют постоянный шаг по времени, активируйте флажок Δ_T под таблицей. Затем введите шаг периода в поле рядом с ним . Если теперь ввести в таблицу ускорения, время будет установлено автоматически с шагом_ΔT. Вы можете настроить шаг Δ_T в любое время, чтобы ввести следующие пары значений с другим шагом времени. Эта функция находится в главе Описаны акселерограммы.

Пользовательский с коэффициентом g

С помощью этой опции вы можете вручную задать табличные значения спектра реакций, как описано в разделе user-defined . Введите значения периодов T или частот f с соответствующими ускорениями S_a в таблицу ' Периоды и ускорения '.

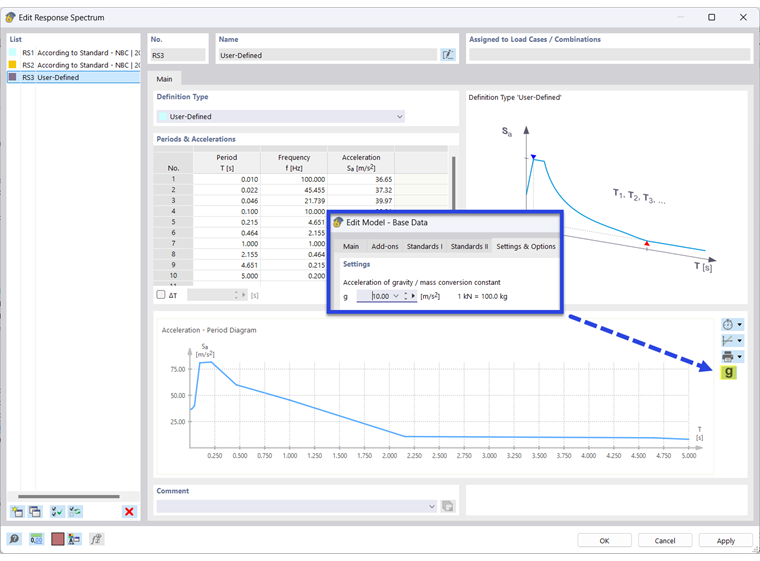

Задайте спектр реакций, задаваемый пользователем, с помощью g-фактора

Ускорение безразмерно: Каждое введенное значение умножается на g-коэффициент, который хранится в основных данных модели (настройка по умолчанию: g = 10 м/с²). При необходимости, вы можете скорректировать значение ускорения свободного падения в регистре Settings and Options .

Создано из акселерограммы

Вы можете сгенерировать спектр реакций на основе одной из акселерограмм , которые вы определили для модели, или создать новый здесь, в диалоговом окне.

Создать спектр реакций из сейсмограммы ускорений

Выберите акселерограмму из списка. Кнопка позволяет проверить параметры выбранной акселерограммы и при необходимости скорректировать их. С помощью кнопки вы можете создать новую акселерограмму в соответствии с заданными пользователем критериями или из руководства image@030105#

С помощью других опций вы можете настроить ' параметры преобразования ', с помощью которых спектр реакций генерируется из акселерограммы. После каждого изменения спектр реакций на диаграмме обновляется. В регистре 'таблицы значений' можно проверить значения периода T и ускорения S_a.

• Вязкое 'затухание' D - это затухание группы одномассовых осцилляторов (ЭМС), для которой рассчитываются максимальные отклики системы. Чем выше задано вязкое демпфирование, тем меньше создается ускорение.
• Интервал 'interval' описывает продолжительность между минимальным временем T_min как периодом первой EMS и максимальным временем T_max как периодом последней EMS, который применяется при создании спектра реакций.
• ' Количество выборок ' представляет собой количество шагов между минимальным и максимальным временем (периодом). Вы можете использовать это значение, чтобы повлиять на количество созданных точек данных. Количество выборок также влияет на точность аппроксимации основной акселерограммы.

По норме

Вы можете сгенерировать спектр реакций на основе параметров, которые хранятся в стандарте. Стандарт, который вы указали на вкладке Norms I в основных данных модели, является предустановленным.

Создание спектра реакций по норме

Если вы измените стандарт на общие данные, параметры и стандартные значения адаптируются к спецификациям набора правил.

Если вы указали географическое положение строительного объекта в параметрах модели [[#/de/downloads-und-infos/documents/online-handbooks/rfem-6/000370, местоположение.

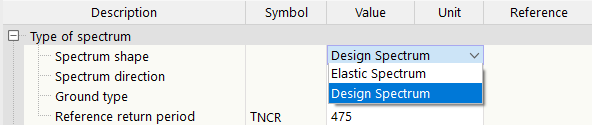

Вы можете выбрать параметры в списках или определить их вручную в зависимости от типа параметра и стандарта. Многие наборы правил различают линейный расчетный спектр с использованием коэффициента пластичности q и упругий спектр реакций с использованием коэффициента демпфирования η. Используйте список для определения ' формы спектра '.

Выбрать форму спектра

' Направление спектра ' управляет тем, применяется ли спектр реакций: горизонтальный или вертикальный.

Некоторые ячейки занимают фиксированные параметры. Например, согласно EN 1998-1 CEN, параметры S, T_B, T_C и T_D определяются для классов грунтов от A до E; значения не могут быть изменены. Если вы все же хотите скорректировать эти параметры, укажите класс грунта «Другое». Эта опция доступна для нескольких стандартов. Он включает соответствующие параметры.

Выбор типа грунта

Диаграмма

Диаграмма спектра реакций, созданная на основе спецификаций, показана в нижнем разделе. Функции диаграммы описаны в главе Описанный спектр реакций.

Табличные значения

Вкладка Табличные значения доступна только в том случае, если спектр реакций генерируется с использованием типа определения Создать из акселерограммы .

Табличные значения спектра реакций, генерируемых акселерограммой

В этом регистре вы можете проверить значения периодов T с соответствующими частотами f и ускорениями S_a. Таким образом, таблица соответствует вводу спектра реакций, описанного в разделе user-defined . Однако значения в этой таблице нельзя изменить.
