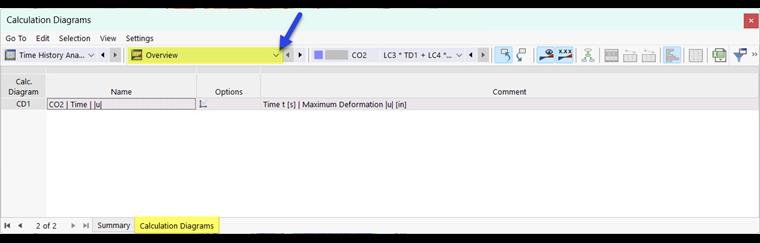

Результаты могут быть отображены в виде функции во времени с помощью диаграмм расчёта. Во вкладке 'Диаграммы расчёта' в категории таблиц 'Обзор' перечислены все диаграммы расчёта, которые вы задали для текущего загружения или сочетания нагрузок.
Используйте кнопку

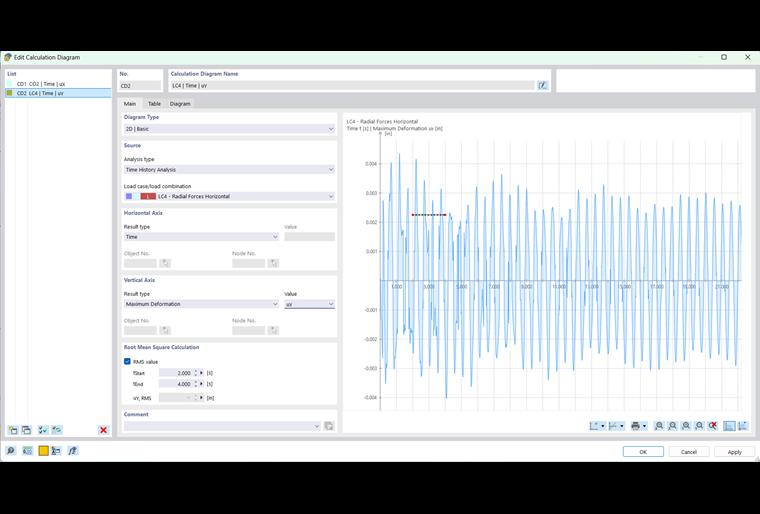

, доступную в таблице 'Опции', для проверки параметров любой диаграммы расчёта. Откроется диалоговое окно 'Изменить диаграмму расчёта'. В качестве альтернативы, можно использовать категорию 'Диаграммы расчёта' в Навигаторе - Данные, чтобы открыть это диалоговое окно.

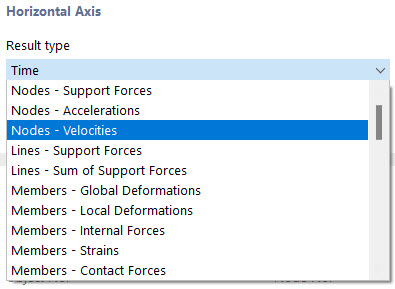

В дополнение к типам результатов статического расчета, в списке представлены конкретные опции для анализа изменений во времени:
- Узлы - ускорения
- Узлы - скорости
- Шаг по времени
- Время
Среднеквадратичное значение (SMV) можно дополнительно отобразить с помощью установленного флажка и указания времени начала и конца. Коэффициент QMW рассчитывается следующим образом:
Для расчета используются временные точки между указанными временами. MV отображается в виде линии на диаграмме расчета, а расчетное значение отображается рядом с входными данными.

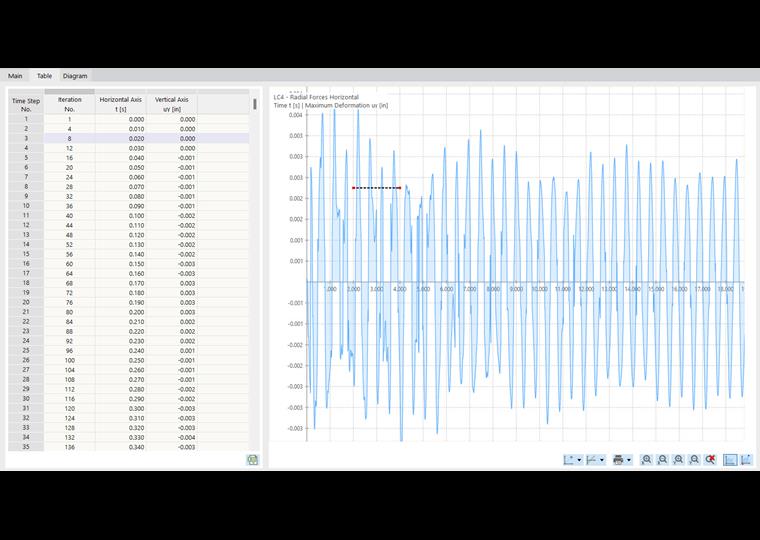

Во вкладке 'Таблица' перечислены значения, которые были рассчитаны для отдельных временных шагов и итераций.

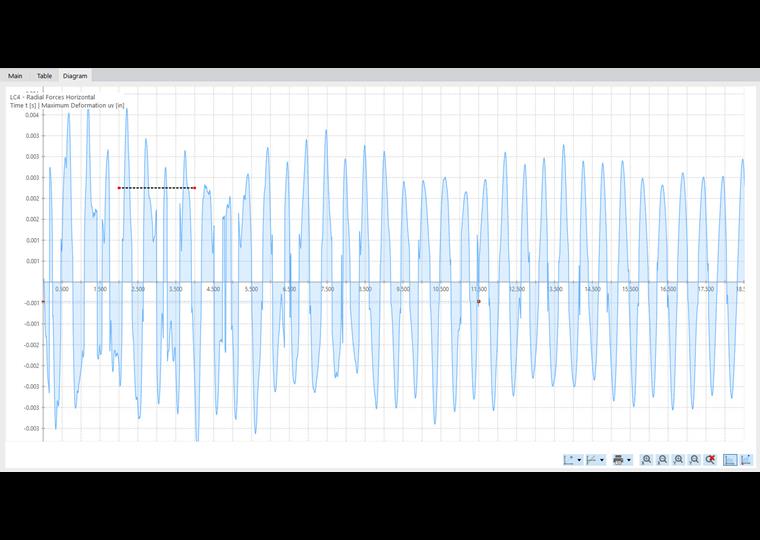

Диаграмма расчета показана в увеличенном масштабе во вкладке 'Диаграмма'.
