Результаты по узлам

В категории результатов таблицы Результаты по узлам перечислены результаты анализа «пушовер», присутствующие на узлах. Результаты на двух вкладках отсортированы по номерам узлов.

Глобальные деформации

Вы можете графически отобразить деформации узлов через категорию навигатора 'Глобальные деформации' (см. рисунок Результаты анализа «пушовер» ). На вкладке таблицы 'Глобальные деформации' деформации узлов представлены в числовой форме.

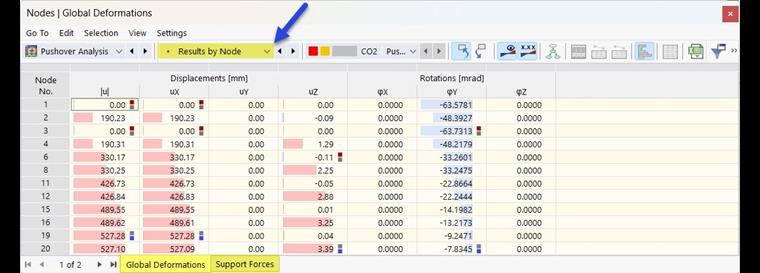

Глобальные узловые деформации в таблице при нелинейном статическом анализе

Указаны абсолютное общее смещение |u|, смещения u_X, u_Y и u_Z, а также вращения φ_X, φ_Y и φ_Z.

Опорные силы

На вкладке 'Опорные силы' перечислены силы и моменты, приложенные к каждой узловой опоре.

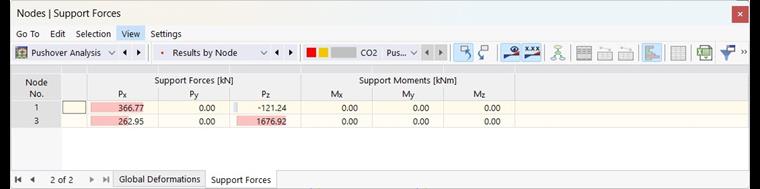

Опорные реакции в таблице для Pushover-анализа
