Базовые данные

Вкладка Основные позволяет назначить типы анализа и установить дополнительные параметры. Для этого выберите загружение слева в 'Списке'.

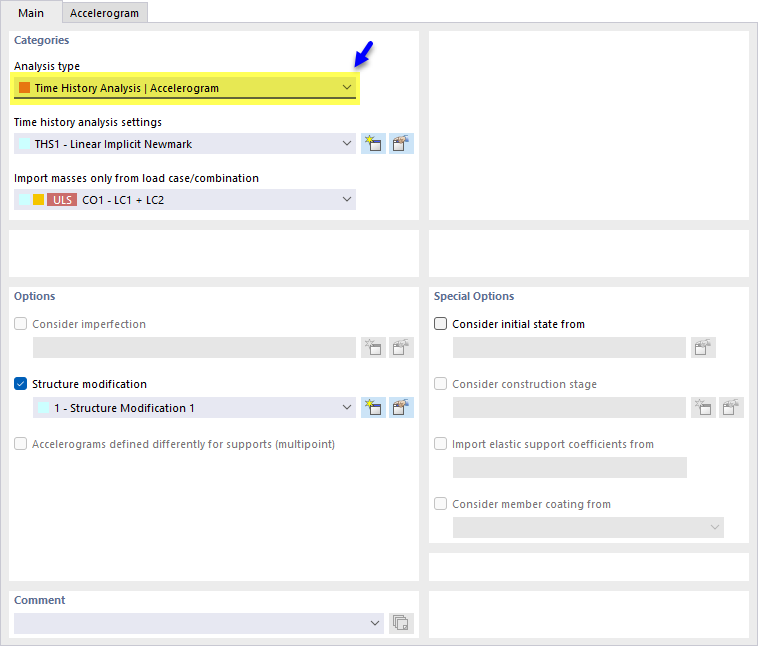

Установка «Моделирование временной зависимости» типа анализа для загружения

Категории

В этом разделе задаются основные настройки метода временного хода для загружения.

Тип анализа

Если в базовых настройках модели активирована функция 'Метод временного хода', в списке доступны два типа анализа: Анализ временного хода | акселерограмма и Анализ временного хода | временная диаграмма. Назначьте один из этих типов анализа каждому загружению, для которого необходимо провести метод временного хода.

Выбор типа анализа

Настройки анализа временного хода

Выберите в списке 'Настройки анализа временного хода' (THS), какие требования должны быть использованы при исследовании загружения. Это касается, например, правила комбинации или демпфирования. Эти параметры описаны в главе Настройки анализа временного хода.

Выбор настройки анализа временной диаграммы

С помощью кнопки вы можете добавить новые настройки анализа временного хода, с помощью кнопки отредактировать выбранные настройки.

Принять модальный анализ из загружения

Эта опция отображается, если вы выбрали метод решения 'Линейный модальный' в Настройках анализа временного хода. В списке определённых Модальные загружения укажите, какой анализ собственных значений должен быть основой для анализа временного хода.

Принять массы только из загружения/комбинации нагрузок

Эта опция отображается, если вы выбрали 'Линейный неявный анализ Ньюмарка' или 'Нелинейный неявный анализ Ньюмарка' в Настройках анализа временного хода. Укажите в списке определённых загружений и комбинаций, какие нагрузки должны быть учтены в анализе временного хода как масса.

Категория воздействия

Определение категории воздействия возможно только для загружений типа 'Анализ временного хода | временная диаграмма'. Загружения типа 'Анализ временного хода | акселерограмма' автоматически отнесены к категории 'Сейсмические воздействия (AE)'.

Опции

Поле опции 'Модификация структуры' доступно, если вы выбрали 'Линейный неявный анализ Ньюмарка' или 'Нелинейный неявный анализ Ньюмарка' в Настройках анализа временного хода. Оно предоставляет возможность учитывать корректировку жёсткости или специальное лечение нелинейностей в загружении (см. главу Структурные модификации справочника RFEM). Выберите в списке подходящую модификацию структуры или создайте новый тип модификации с помощью кнопки .

Если вы установили метод решения 'Линейный модальный' в Настройках анализа временного хода, будут использованы настройки соответствующего модального загружения.

Поле опции 'Различные акселерограммы для опор' отображается, если вы выбрали Тип анализа 'Анализ временного хода | акселерограмма'. Учет различных спектров ответа для отдельных опор находится в разработке.

Специальные опции

Поле опции 'Учесть начальное состояние из' доступно, если вы выбрали 'Линейный неявный анализ Ньюмарка' в Настройках анализа временного хода. Вы можете выбрать в списке загружение или комбинацию нагрузок, жёсткости которых будут начальным состоянием для анализа выбранного загружения (см. главу Загружения справочника RFEM). Кнопка справа от списка открывает диалог 'Настройки начального состояния'. Укажите там, какой 'Тип начального состояния' присутствует (на данный момент доступен только тип 'Жёсткость').

С помощью этой опции все условия из выбранного загружения импортируются для временного шага t = 0 и затем решаются заново. Помимо импортированных деформаций и нагрузок, с которых начинается вычисление равновесного состояния, учитываются все изменения жёсткости, которые были выполнены в настройках загружений и комбинаций нагрузок. Это позволяет включать постоянные нагрузки без временных изменений, такие как собственный вес, в анализ временного хода. Если это начальное состояние загружения должно оставаться в системе после временного шага t = 0, его также необходимо связать с анализом временного хода с помощью постоянной временной диаграммы (k = 1).
