Результаты

Результаты загружения для анализа изменений во времени отображаются после успешного выполнения расчета: В рабочем окне вы можете увидеть общие деформации в виде пакета; в таблице, можно увидеть деформации, опорные реакции, внутренние силы или напряжения отдельных объектов модели. Результаты анализа изменений во времени полностью интегрируются в интерфейс программы RFEM или RSTAB.

Результаты анализа изменений во времени в рабочем окне и таблице (пакет результатов)

рабочее окно

Если не установлен флажок 'Шаг по времени' в верхней части 'Навигатора - Результаты', отображается пакет результатов. Как и в случае с расчетными сочетаниями, он определяется из максимальных и минимальных результирующих значений деформаций, внутренних сил или напряжений. В категории навигатора 'Пакет результатов' можно определить, какие экстремальные значения будут отображаться.

Если вы установите флажок 'Шаг времени', вы сможете выбрать в списке шаг времени, результаты которого вы хотите изобразить в графическом виде. В качестве альтернативы, используйте кнопки и для переключения между записями.

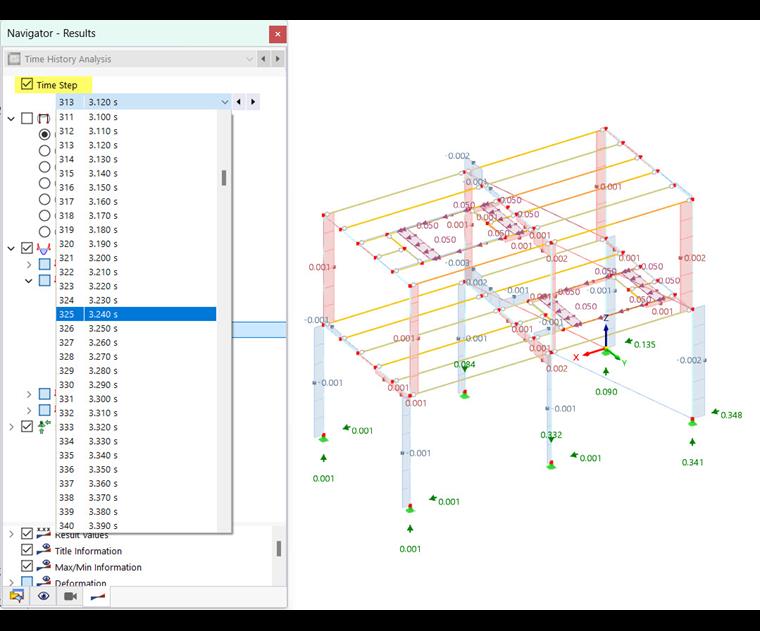

Выбор шага времени и отображение внутренних сил стержня

Для графического изображения результатов, все типы результатов, которые также доступны для статического загружения, доступны для выбора в навигаторе. В зависимости от типа модели, это, например, общие деформации, внутренние силы стержней и поверхностей и опорные реакции.

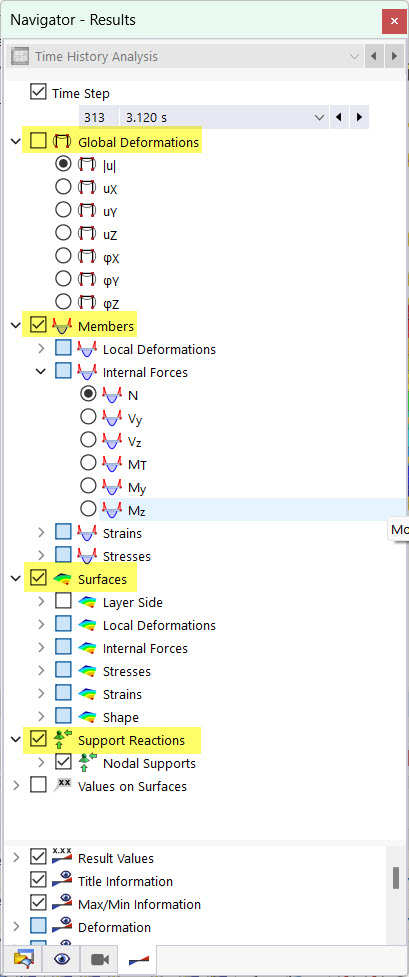

Навигатор - Результаты анализа изменений во времени

Типы результатов объектов модели описаны в главе Результаты руководства программы RFEM.

Таблица

Таблицы результатов динамического расчета отображаются автоматически при отображении результатов динамического нагружения. Для управления отображением результатов в таблице используйте категории и подкатегории (см. RFEM). руководство). Для анализа изменений во времени доступны различные подкатегории. Они описаны в следующих главах.

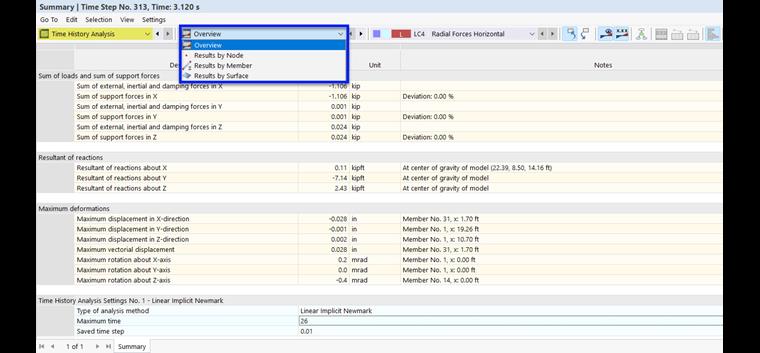

Выбор подкатегории для результатов анализа изменений во времени

Если вы хотите быстро перейти к определенной таблице, щелкните правой кнопкой мыши по вкладке. В контекстном меню уже можно выбрать требуемую таблицу (см.|изображение030292|Контекстное меню для вкладки таблицы#).

Единицы и десятичные разряды

Единицы измерения и десятичные разряды можно настроить, как описано в разделе {%://002957 Единицы и десятичные разряды]]. Поскольку речь идет в первую очередь о деформациях, внутренних силах, напряжениях и смещениях, необходимо изменить единицы измерения]] в руководстве пользователя RFEM, поскольку они актуальны для параметров категории 'статический расчет'.
