Масштабирование форм колебаний

Формы колебаний не отражают «деформации» с результирующими значениями в [мм] или [мрад], как в случае статического расчета. Скорее всего, смещения и повороты масштабируются до максимального значения 1. Поэтому в заголовках таблиц они называются 'нормализованными смещениями' и ' нормализованными поворотами '.

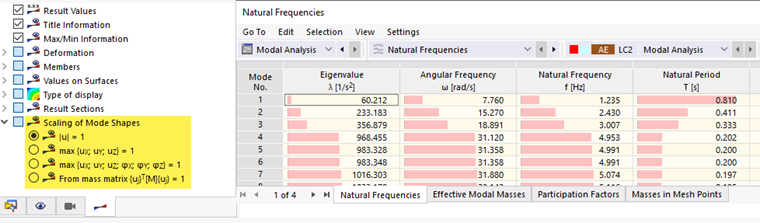

В категории « Масштабирование форм колебаний» в нижней части окна ' Навигатор - Результаты ' можно выбрать различные параметры, с помощью которых можно повлиять на отображение форм колебаний в рабочем окне и в таблицах.

Инфо

Если вы измените масштаб, то его пересчитывать не нужно. Значения настраиваются напрямую.

| ты | = 1

Первый вариант масштабирует значение вектора мод uj до 1.

При таком масштабировании учитываются только компоненты трансляции .

max {uX ; uY ; uZ } = 1

При втором варианте ищется максимальная компонента трансляции вектора собственных мод, и она устанавливается на 1.

Если вы проверите результаты на графике, вы должны активировать одну из составляющих смещения. С собственной формой вектора | u | возможны значения больше 1.

max {uX ; uY ; uZ ; φX ; φY ; φZ } = 1

Этот подход учитывает весь собственный вектор, включая вращательные компоненты. Максимум ищется в качестве ориентира, и затем эта часть устанавливается на 1.

Совет

Все три описанных параметра масштабирования хорошо подходят для иллюстрации форм колебаний. Масштабирование выполняется отдельно для каждого собственного числа.

Из матрицы масс {uj }T [M] {uj } = 1

В последнем случае модальные массы mi устанавливаются равными 1 кг для каждого собственного числа.

Этот подход всегда используется для внутренних расчетов по методу временной истории или спектра реакций, даже если в навигаторе заданы другие параметры. В таблице # extbookmark manual|ТАБЛИЦА_EFFECTIVE_MODAL_MASSES|Эффективные модальные массы # изменяют в первом столбце все модальные массы Mi на 1 кг.
