Расчет на вытеснение основывается на сочетании нагрузок, которому присвоен тип расчета на вытеснение.
Основное

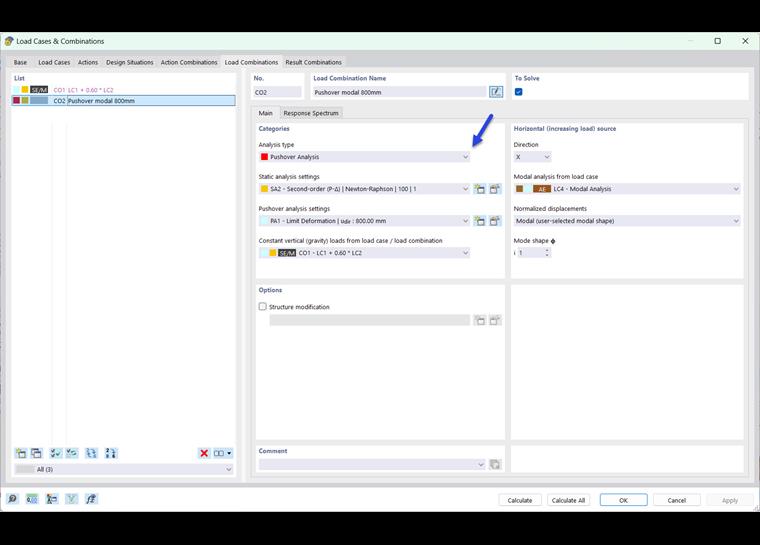

На вкладке « Основные » вы можете назначить типы анализа и задать дополнительные параметры. Для этого выберите сочетание нагрузок слева в ' списке '.
Категории
В этом разделе должны быть выполнены основные настройки для расчета сочетания нагрузок.
Тип расчёта
Если в основных данных модели активирован надстройка ' Pushover ', то из списка можно выбрать расчёт pushover. Присвойте этот тип расчета сочетанию нагрузок, для которого вы хотите выполнить расчет на вытеснение. Здесь рекомендуется создать пользовательское сочетание нагрузок.
Параметры статического расчёта
В списке настроек расчета конструкций должен.
Параметры диаграммного анализа
В списке 'Настройки анализа вытеснения' ( PA ) выберите спецификации, в соответствии с которыми необходимо проверить сочетание нагрузок. Это, например, характеристики увеличения нагрузки, условия прекращения и точность расчета целевого смещения. Эти параметры описаны в главе Настройки анализа вытеснения .
Используйте кнопку
, чтобы добавить новые настройки анализа вытеснения, и кнопку
, чтобы изменить выбранную настройку.
Постоянные вертикальные (гравитационные) нагрузки от загружения/сочетания нагрузок
Задайте загружение или сочетание нагрузок, нагрузки которых следует считать постоянными (неизменными) в расчете на толкание. В списке можно выбрать все загружения и сочетания, которые проверяются в соответствии с той же настройкой расчета конструкций, что и сочетание толкающих нагрузок. Расчет на толкание не увеличивает эту составляющую нагрузки.
Горизонтальный (возрастающая нагрузка) источник
В этом разделе должны быть соблюдены требования к нагрузкам, действующим сбоку на конструкцию. Эти нагрузки увеличиваются в расчете на толкание до тех пор, пока не будет достигнут критерий сноса или пока конструкция не разрушится.
Направление
Выбрать в списке общую ось, в направлении которой действуют нагрузки.
Модальный анализ из загружения
В списке заданных загружений при модальном расчете укажите, какой расчет собственных чисел должен лечь в основу расчета вытеснения. Этот расчетный вариант нагрузки является предпосылкой для расчета масс и распределения нагрузки в соответствии с модальной формой.
Нормированные перемещения
В списке доступны для выбора следующие параметры:
- Равномерное (1 в направлении землетрясения, 0 в противном случае): Нагрузка прилагается равномерно по высоте здания в массовых точках конструкции. Боковая нагрузка определяется только распределением масс и в дальнейшем не масштабируется. Горизонтальные силы пропорциональны массам - независимо от высоты - и, таким образом, соответствуют равномерной реакции на ускорение.
- Модальный (автоматическая модальная форма): Нагрузка масштабируется по преобладающей форме колебаний и применяется в указанном в массовых точках конструкции. Горизонтальные силы пропорциональны массам и высотам/собственным формам.
- Модальный (модальная форма, выбранная пользователем): Нагрузка масштабируется по форме колебаний, выбранной пользователем, и применяется в указанном в массовых точках конструкции.
Собственная форма Φ
Это поле ввода доступно только для пользовательской модальной формы. Здесь вы можете масштабировать собственную моду, адаптируя вектор нормированного смещения Φ.

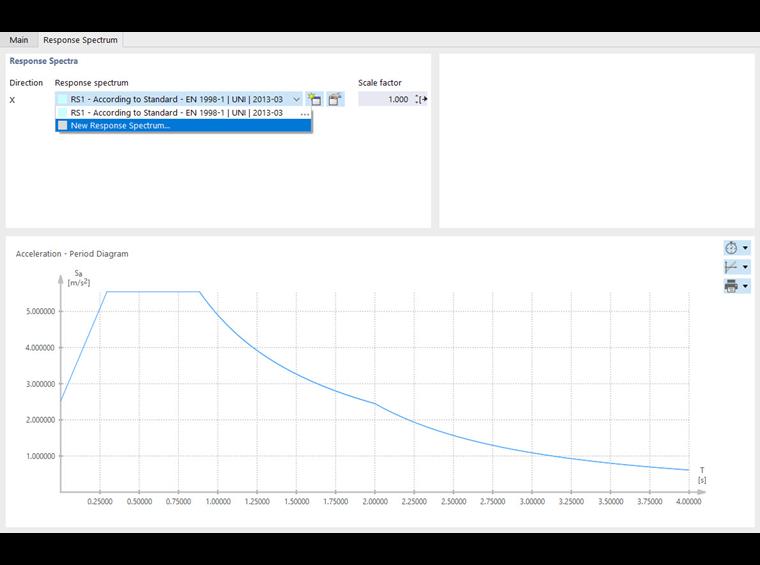

Спектр реакций
На вкладке « Спектр реакции » вы можете назначить спектр реакций, который подходит для анализа пустого воздействия.
В списке выберите один из существующих спектров реакции , который будет использоваться для определения смещения цели. Вы можете создать новый спектр с помощью кнопки
и отредактировать выбранный спектр с помощью кнопки
.
В отличие от метода спектра реакций, анализ толчкования работает с упругим спектром. Анализ пробелов можно использовать для определения коэффициента поведения q и, таким образом, для влияния на расчетный спектр метода спектра реакций.
- /#
Дополнительную информацию об этом регистре можно найти в главе Спектр реакций .
