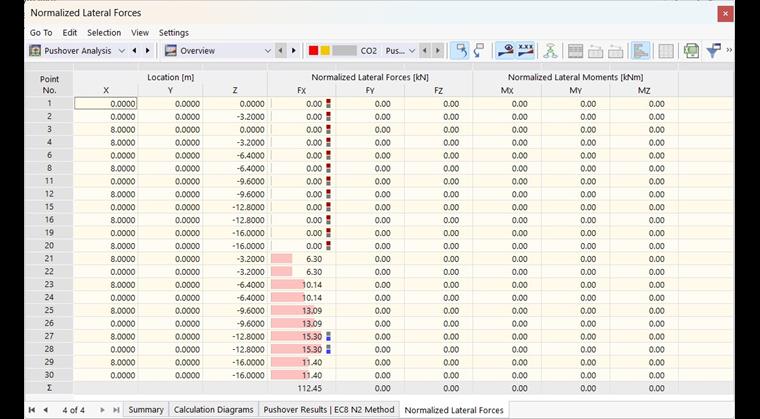

В таблице «Нормативная боковая нагрузка» перечислены соответствующие горизонтальные силы и моменты, которые доступны в точках массы модели. Если коэффициент начальной нагрузки равен 1,0, то табличные значения соответствуют нагрузке конструктивной системы при первом приращении нагрузки в диаграммном расчете.
Стандартные силы и моменты определяются по норме EN 1998‑1 {%><#Refer [1]]] Eq. (B.1).
|
¯Fi |
Bezogene Horizontalkraft |
|
mi |
Masse des i-ten Geschosses |
|
Φi |
Bezogene Verschiebung |
Перемещения стандартизированы путем задания Φn равного 1. «n» обозначает номер контрольного узла, который обычно располагается в плоскости кровли.
