Результаты по стержням

В категории результатов таблицы Результаты по стержням перечислены результаты диаграммного метода анализа, которые доступны для стержней. Die Ergebnisse sind in den beiden Registern nach Stabnummern sortiert.

Местные деформации

Die lokalen Stabverformungen können Sie grafisch über die Navigator-Kategorie 'Stäbe' 'Lokale Verformungen' darstellen (siehe Bild Lokale Stabverformungen im Navigator auswählen ). Im Tabellenregister 'Lokale Verformungen' werden die Werte der Stabverformungen aufgelistet.

Местные деформации стержней в таблице расчета на вытеснение

Folgende Ergebnisse stehen zur Verfügung:

• Absolute Gesamtverschiebung |u|
• Lokale Verschiebungen u_x, u_y und u_z
• Lokale Verdrehungen φ_x, φ_y und φ_z

Die Verformungen beziehen sich auf die lokalen Stabachsen.

Внутренние силы

Sie können die Stabschnittgrößen grafisch über die Navigator-Kategorie 'Stäbe' → 'Schnittgrößen' anzeigen.

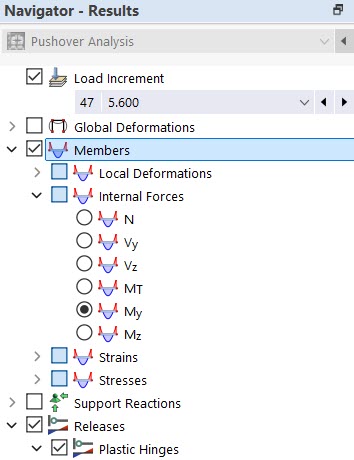

Выбор внутренних сил стержня в навигаторе

Im Tabellenregister 'Schnittgrößen' werden die Schnittgrößen der Stäbe in numerischer Form dargestellt.

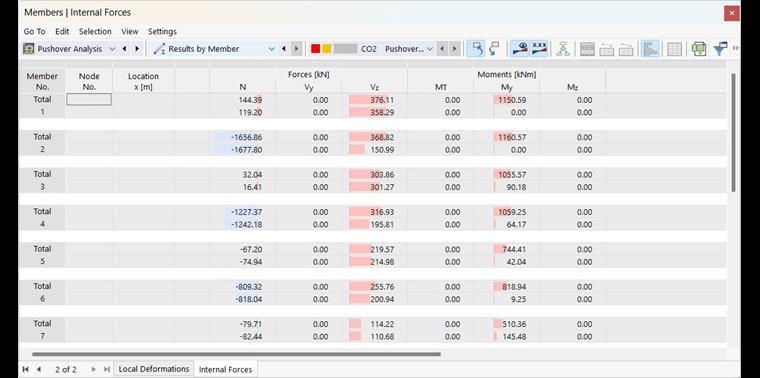

Внутренние силы стержня в таблице расчета вытеснения

Folgende Ergebnisse stehen zur Verfügung:

• Kräfte N, V_y und V_z
• Momente M_T, M_y und M_z
