Для определения взаимосвязи между нагрузкой и временем можно использовать диаграмму времени. Таким образом, анализ изменений во времени с помощью диаграмм времени зависит от заданной статической нагрузки.

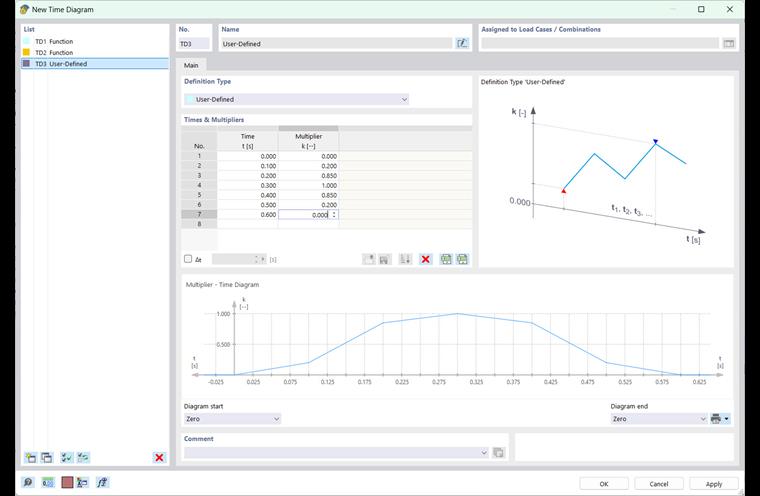

Диаграммы времени, используемые в модели, управляются в диалоговом окне Диаграммы времени.
Способ задания
Для выбора в списке в данном разделе диалога доступны два типа задания:
- Заданный пользователем
- Функция
Остальные разделы диалога будут приспособлены к типу задания.

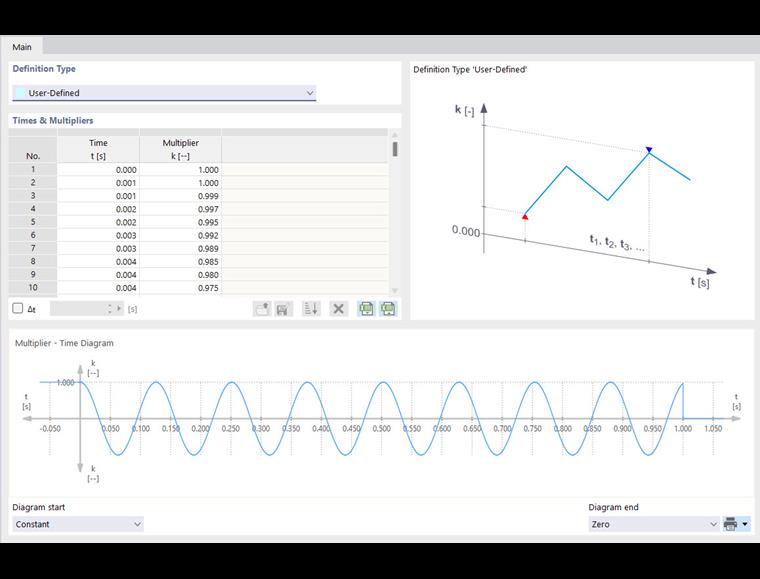

Заданный пользователем
Для пользовательской диаграммы времени можно указать характерные значения диаграммы' в таблице в разделе диалога 'Таймеры и множители'.
В таблице введите 'время' t с соответствующим 'множителем' k построчно. Введенные строки могут быть в любом порядке. Таким образом, можно дополнительно добавить пары значений, которые лежат между уже заданными значениями.
Инфо

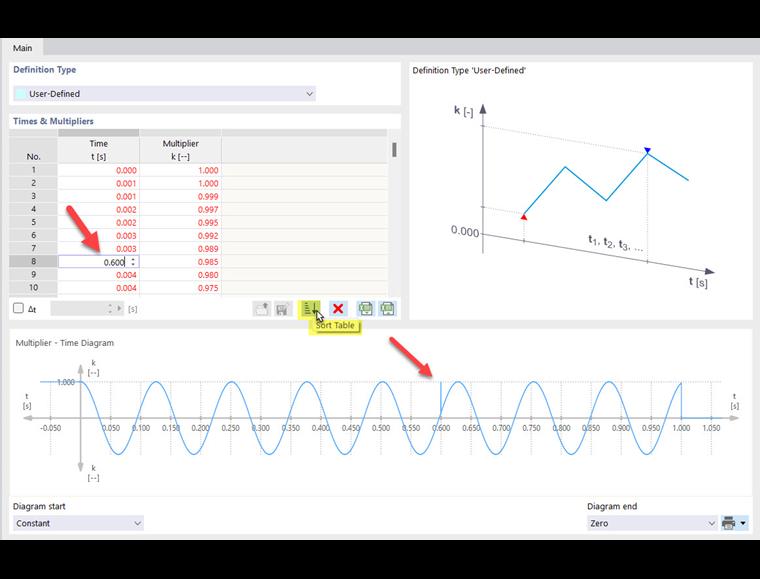

Поскольку должна быть последовательная диаграмма времени, значения отображаются красным цветом, если они не по порядку. В этом случае используйте кнопку
для сортировки строк в порядке возрастания.
Используйте кнопку
, чтобы удалить выбранную строку таблицы.
Кнопка
позволяет импортировать значения таблицы диаграммы из Excel. Нажмите кнопку
, чтобы экспортировать пользовательскую диаграмму времени в Excel.
Функции для сохранения пользовательских диаграмм времени в базе данных и их повторного импорта все еще в процессе разработки. Поэтому кнопки
заблокированы.
Если пары значений имеют постоянный интервал времени, активируйте флажок Δt под таблицей. Затем введите шаг времени в поле ввода справа от
. Теперь при вводе множителей в таблице, будет автоматически применяться время с шагами Δt. Шаг Δt можно в любой момент изменить для того, чтобы ввести дальнейшие пары значений с другим временным шагом. Данная функция описана в
Акселерограммы
chapte.
Диаграмма, созданная на основе спецификаций, показана в нижнем разделе. Варианты для 'Начала диаграммы' и 'Конца диаграммы' описаны в разделе Функция.
Функция
Второй тип задания позволяет задать диаграмму времени по любой функции. Параметр t зарезервирован для времени.
Введите функцию во времени в поле 'Функция множителя'. Вы можете использовать все операторы и функции так же, как и в основной программе (см.главу {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/002423 Формулы]]) в программе RFEM руководство). В этом случае вы также можете использовать общие параметры, которые вы задали для ввода в RFEM. Нажмите кнопку
, чтобы открыть диалоговое окно 'Изменить общие параметры'.
Пример периодической функции
f(t) = k1 · Sin (ω1 · t + φ1) + k2 · Sin (ω2 · t + φ2) + ...
'Лимит времени' tmax определяет максимальное время действия функции. Изменения сразу применяются на 'Множителе - диаграмме времени'.
Под диаграммой доступны два варианта - 'Начало диаграммы' и 'Конец диаграммы'. Таким образом, вы можете проконтролировать, какие значения должны быть приняты, если Параметры анализа изменений во времени или опции Скачок по времени type.
'Нулевой' означает, что все значения в отрицательной зоне или при t > tmax установлены на ноль. При выборе 'Постоянная', будет сохранено и продолжено первое или последнее значение диаграммы. Эта функция полезна, например, для линейных кривых, чтобы продолжить кривую с тем же наклоном.
