Аддоны для динамического расчёта

Динамические расчёты в программах RFEM 6 и RSTAB 9 могут быть выполнены в нескольких аддонах.

  • Основной аддон Модальный анализ - это основной аддон, выполняющий расчёт собственных колебаний для моделей стержней, поверхностей и тел. Его наличие необходимо для установки всех остальных аддонов из этой серии.

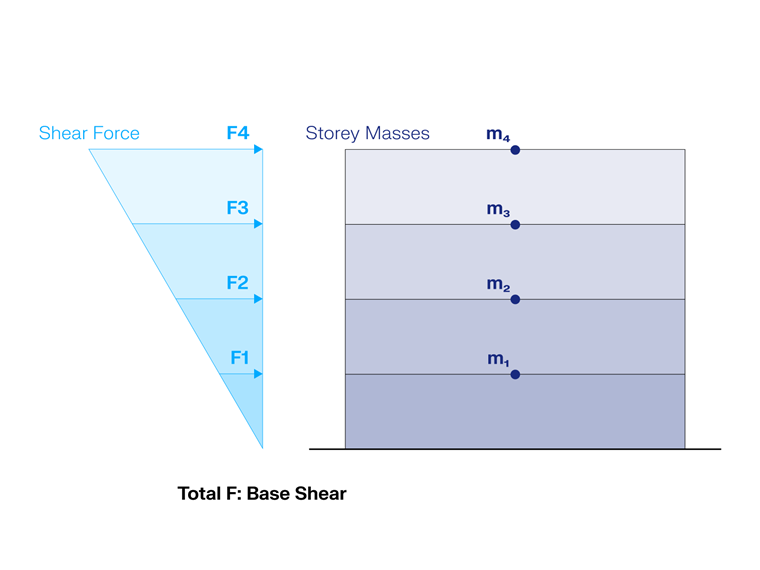

  • Аддон Анализ спектра реакций позволяет выполнять сейсмический расчёт с помощью мультимодального анализа спектра реакций. Требуемые спектры могут быть заданы пользователем или созданы в соответствии с нормативами или на основе базы данных с акселерограммами, записанными в сейсмических зонах. Из них создаются эквивалентные статические силы.
  • Аддон Анализ гармонического отклика всё ещё находится в стадии разработки. Его целью является определение стационарной реакции системы для периодически возбуждаемых конструкций.
  • Аддон Анализ изменений во времени позволяет выполнять динамический расчёт конструкций по внешним воздействиям. Различные функции возбуждения могут быть заданы в таблицах или как функция времени. Расчёт изменений во времени выполняется с помощью модального анализа или линейного неявного анализа Ньюмарка.
  • Аддон Диаграммный метод расчёта состоит в том, чтобы определить кривые зависимости в нелинейных системах, рассчитать эквивалентную билинейную кривую несущей способности и сравнить существующую и требуемую несущую способность при деформациях с учётом энергии рассеивающая способность.

В этом руководстве описан процесс работы в группе аддонов для динамического расчёта к программам RFEM 6 и RSTAB 9. Поскольку ввод и функции аддонов в обеих программах аналогичны, описание будет сосредоточено на RFEM. Однако эти пояснения также применимы и к RSTAB. Если между программами есть какие-либо различия, они будут упомянуты в их описании.

Инфо

Поверхности или тела возможны только в RFEM. Предполагается, что данный параметр и так известен и не поясняется в отдельных главах.

Активация аддона

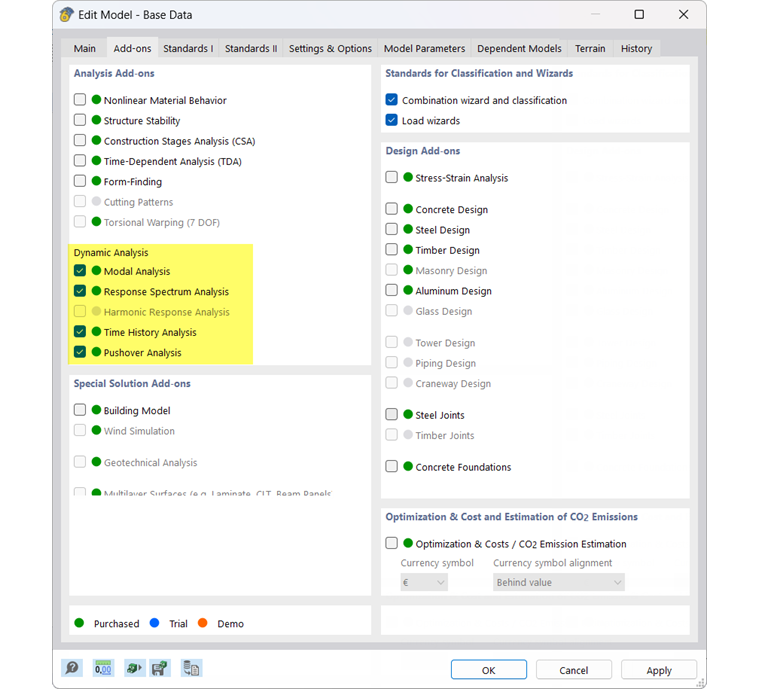

Во вкладке « Аддоны » в модели - основные данные можно активировать использование аддоны для расчета Деактивировать. Зеленая точка перед описанием аддона означает, что лицензия доступна. Оранжевая или синяя точка означает, что аддон можно использовать только в качестве демо-версии или как часть пробной версии и что набор функций ограничен.

Задать норматив

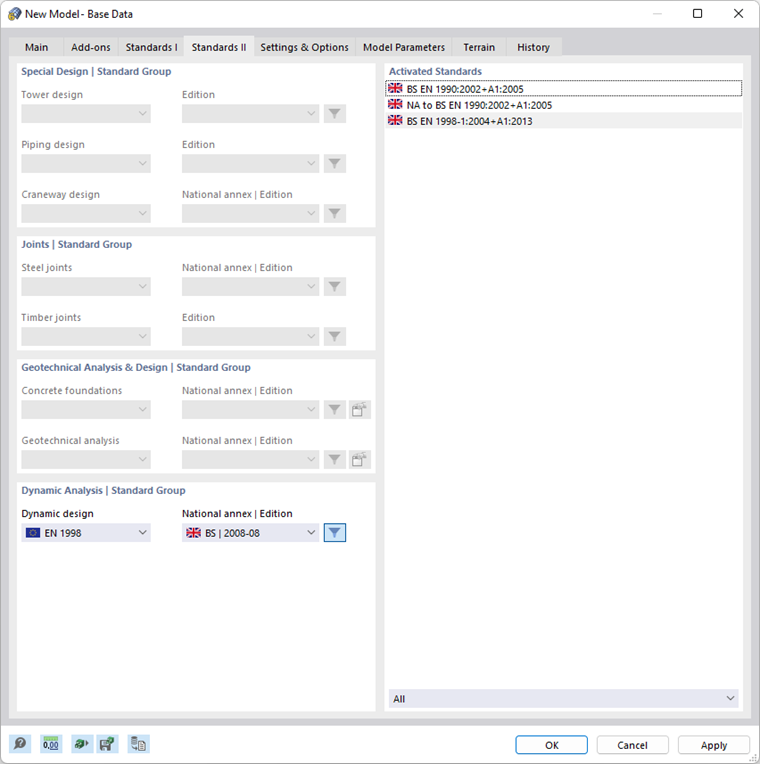

На вкладке « Нормы I » в разделе «Основные данные» можно выбрать норму, применяемую для динамического расчета (см. также главу 6/000021 Нормы I руководства программы RFEM). Диалоговые окна ввода динамического расчета автоматически настраиваются на данный стандарт.

Доступные в настоящее время стандарты проектирования и краткое описание функциональных возможностей можно найти в соответствующем Описание аддонов для динамических расчётов.

Использование аддона в RFEM/RSTAB

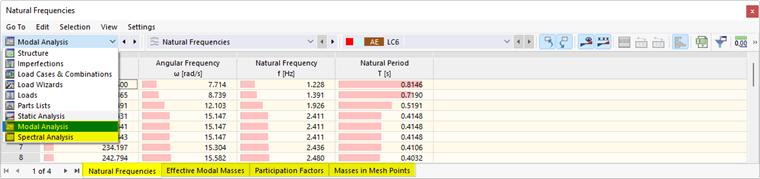

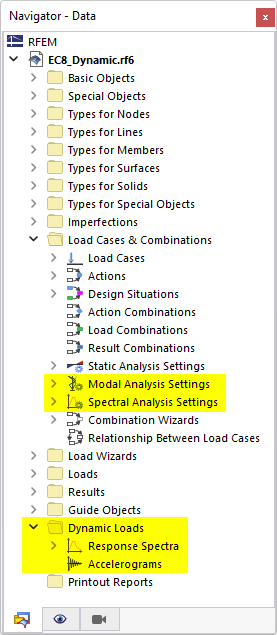

Если вы активировали аддон для расчёта и задали норматив, пользовательский интерфейс расширяется новыми записями в навигаторе, таблицах и диалоговых окнах. Таким образом, параметры динамического расчета полностью интегрируются в пользовательский интерфейс программы RFEM или RSTAB.

Совет

В нашем https://www.dlubal.com/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6-tutorial-dynamic-analysis-vvodnyje-primery вы можете увидеть динамический расчет на , вы можете шаг за шагом следить за простой моделью.
