Варианты нагрузок при модальном расчете

Модальный расчет основан на загружении, которому присвоен вид модального расчета. В модели можно использовать несколько загружений для расчета модальных нагрузок.

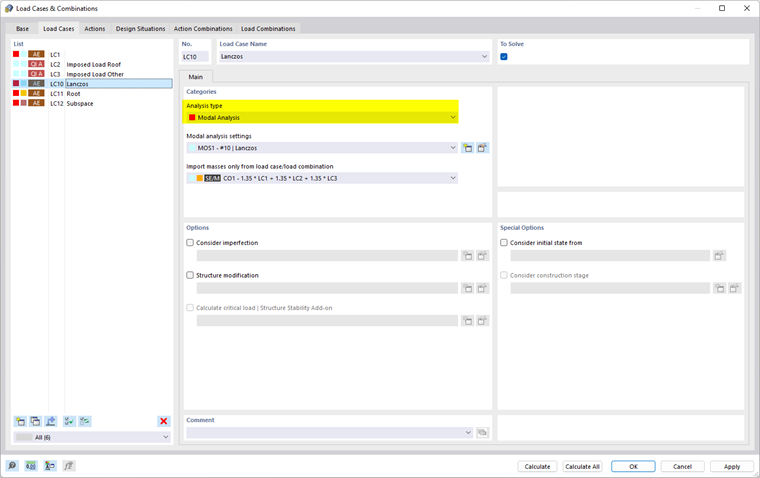

На вкладке « Загружения » диалогового окна 'Загружения и сочетания' можно назначить типы расчетов и определить дополнительные параметры. Для этого выберите вариант нагружения слева в ' списке '.

Категории

В этом разделе необходимо выполнить основные настройки для динамического расчета загружения.

Тип расчёта

Если надстройка 'Модальный анализ' активирована в основных данных модели, модальный анализ доступен для выбора в списке. Присвойте этот вид расчета каждому загружению, для которого необходимо выполнить динамический расчет.

Инфо

modalanalysis-load случаи нагрузки классифицируются в категории 'сейсмических воздействий' ( AE ).

Параметры модального анализа

В списке 'Настройки модального анализа' ( MOS ) выберите спецификации, в соответствии с которыми необходимо исследовать загружение. Это, например, метод собственных значений, настройка матрицы масс или преобразование масс. Эти параметры описаны в главе Настройки модального анализа .

Используйте кнопку Новые , чтобы добавить новые настройки модального анализа, и кнопку Изменить , чтобы отредактировать выбранную настройку.

Импорт масс только из загружения / сочетания нагрузок

В списке определенных загружений и сочетаний укажите, какая нагрузка должна рассматриваться как масса в модальном расчете. На картинке # extbookmark manual|image027386|Принятие масс из варианта нагружения № показывает, как вы применяете нагрузку «Собственный вес» для случая динамического нагружения.

Постоянная нагрузка

Этот раздел виден только в том случае, если вы хотите учесть массы непосредственно из одного и того же варианта нагружения при модальном расчете (см. Изображение # extbookmark manual|image027385|Вариант нагружения типа 'модальный анализ' для прямого переноса нагрузки #). Эффект аналогичен функции, описанной в разделе # extbookmark manual.|self-weight|Дедвейт № в руководстве RFEM описан для случая нагружения при расчете конструкции.

Опции

Если вы активируете флажок ' Учитывать несовершенство ', вы можете выбрать случай несовершенства из списка, который будет использоваться вместе со случаем нагружения в модальном расчете. Функции случая несовершенства учтены в главе Несовершенство , а также в главе Случаи несовершенства руководства RFEM. Вы можете использовать кнопку Новые , чтобы создать новый случай несовершенства.

Флажок 'Изменение конструкции' позволяет вам учесть корректировку жесткости или особую обработку нелинейностей в случае нагружения. Эти функции описаны в главе Изменения конструкции . Выберите модификацию конструкции из списка или создайте новый тип модификации с помощью кнопки Новые .

Специальные опции

Если вы активируете флажок ' Учитывать начальное состояние из ', вы можете выбрать вариант нагружения из списка, чьи жесткости представляют собой начальное положение для модального расчета выбранного варианта нагружения.

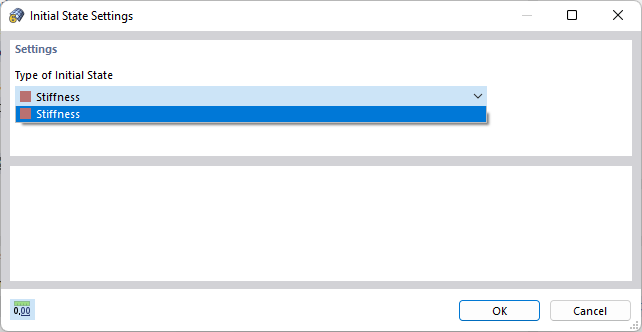

Кнопка Изменить рядом со списком открывает диалоговое окно ' Настройки исходного состояния '. Определите доступный ' тип начального состояния '. В настоящее время доступен только тип ' Жесткости '.

В главе Рассмотрение начального состояния вы найдете дальнейшие объяснения, а также пример того, как отказавшие элементы влияют на модальный анализ.

Важный

Модальный анализ представляет собой динамический анализ линейной системы. Чтобы учесть нелинейные элементы, такие как растянутые стержни, в модальном расчете, вы можете либо создать конструктивную модификацию , либо рассматривать жесткости как состояние 002203 . Однако вам следует взвесить, необходимо ли это соображение для вашей системы или достаточно линеаризации.
