Вкладка «Акселерограмма» доступна только в том случае, если вы выбрали тип расчёта #extbookmarkmanual|Тип-расчета|Анализ изменений во времени ❘ Акселерограмма#.
Придать акселерограмму

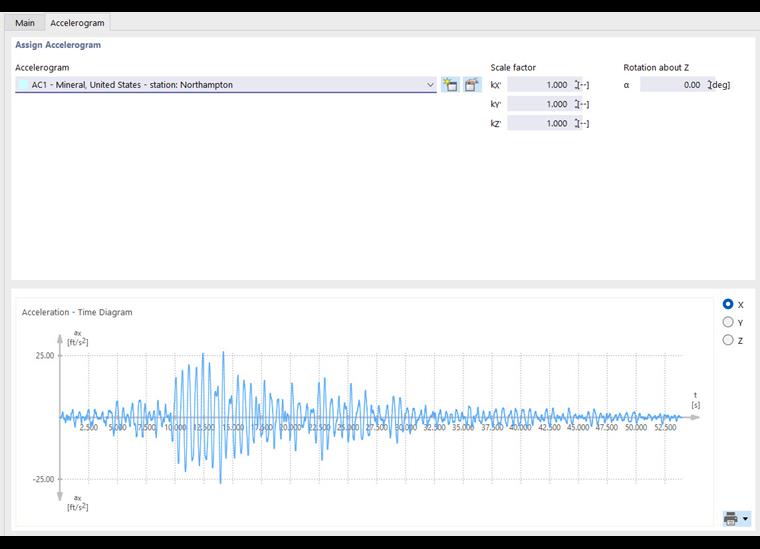

В данном разделе диалога нужно задать акселерограмму, содержащую требуемые записи землетрясений. Если вы уже задали одну или несколько акселерограмм , вы можете выбрать их в списке. Создайте новую акселерограмму с помощью кнопки
или измените выбранную акселерограмму с помощью кнопки
.
Кроме того, с помощью 'коэффициента масштабирования' для каждого отдельного направления можно преувеличить или уменьшить акселерограмму. Результат масштабирования с общим коэффициентом k можно проверить на диаграмме ниже.
Также можно задать поворот вокруг оси Z, который повернет акселерограмму на угол в плоскости XY.
График
В нижней части затем в графической форме показана импортированная диаграмма времени. При перемещении мыши вдоль графика, появляются соответствующие абсцисс и ординаты. Для увеличения используйте колёсико мыши, для перемещения диаграммы используйте левую кнопку мыши, а для восстановления общего вида диаграммы дважды щёлкните колесико мыши.
