Документация

Все аддоны для динамических расчётов полностью интегрированы в пользовательский интерфейс RFEM или RSTAB. Для документирования входных данных и результатов вы можете использовать все функции протокола результатов, как описано в разделе -i-info/dokumenty/rukovodstva-online/rfem-6/000363 Протоколы результатов руководства пользователя RFEM.

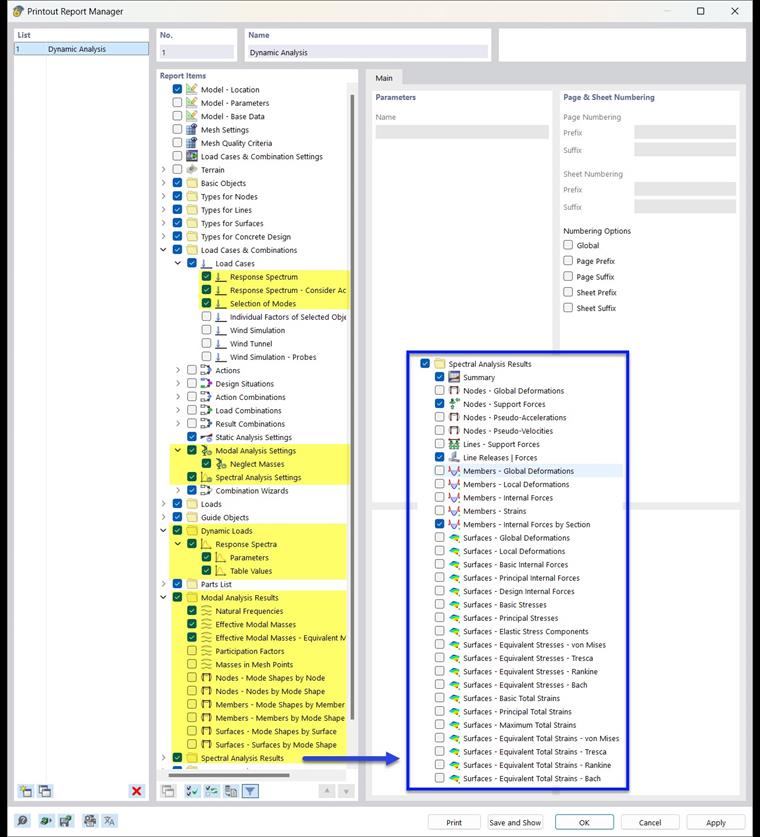

01 Выбрать данные динамического анализа в диспетчере распечаток отчетов

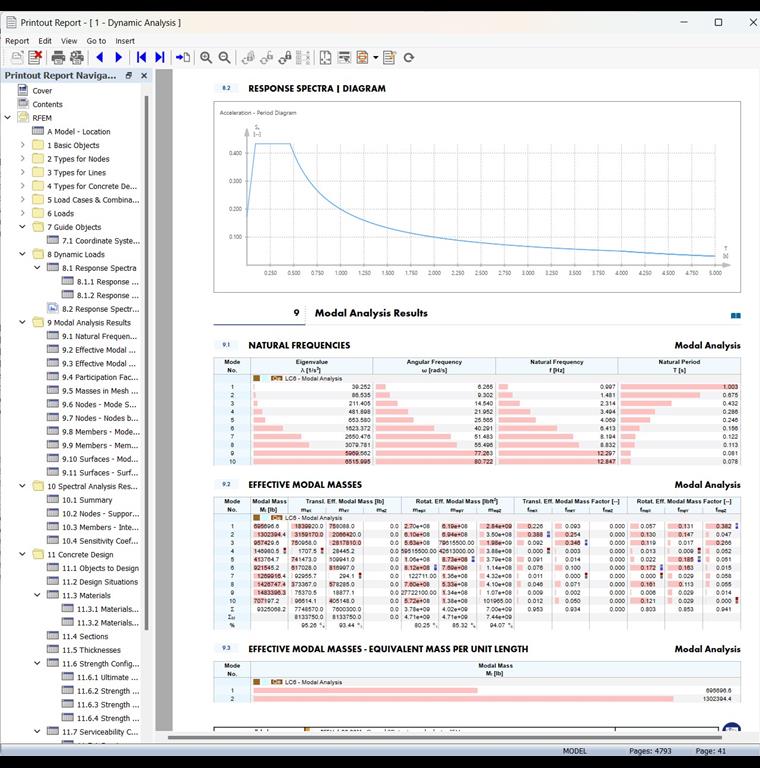

02 Распечатка отчета с данными динамического анализа

Модальный анализ

В протокол результатов можно распечатать следующие позиции:

• Параметры модального анализа
• Результаты модального анализа
  • Собственные частоты, Эффективные модальные массы, Коэффициенты участия, Массы в точках сетки
  • Результаты по узлам
  • Результаты по стержням
  • Результаты по поверхностям
  • Результаты по телам

Анализ спектра реакций

В протокол результатов можно распечатать следующие позиции:

• Параметры спектрального анализа
• {%ref002684 приданные спектры реакций]]
• Выбор режимов
• Динамические нагрузки
  • {%
  • {%://002 686 Акселерограмма]]

• Результаты спектрального анализа
  • Резюме
  • Результаты по узлам
  • Результаты по линиям
  • Результаты по стержням
  • Результаты по поверхностям
  • Результаты по телам

Анализ изменений во времени

В протокол результатов можно распечатать следующие позиции:

• {%ref004101 Настройки анализа изменений во времени]]
• Динамические нагрузки
  • Диаграммы времени
  • Акселерограмма

• Результаты анализа изменений во времени
  • Резюме
  • Диаграммы расчёта
  • Результаты по узлам
  • Результаты по линиям
  • Результаты по стержням
  • Результаты по поверхностям

Диаграммный метод расчёта

В протокол результатов можно распечатать следующие позиции:

• Результаты диаграммного метода расчёта
  • Резюме
  • Диаграммы сходимости
  • Диаграммы расчёта
  • Метод EC8 N2
  • Нормативная боковая нагрузка
  • Результаты по узлам
  • Результаты по стержням
