Диаграмма времени

Вкладка Диаграмма времени доступна, если вы выбрали тип расчёта Анализ изменений во времени ❘ Диаграмма времени .

01 Определение диаграммы времени

Придать диаграмму времени

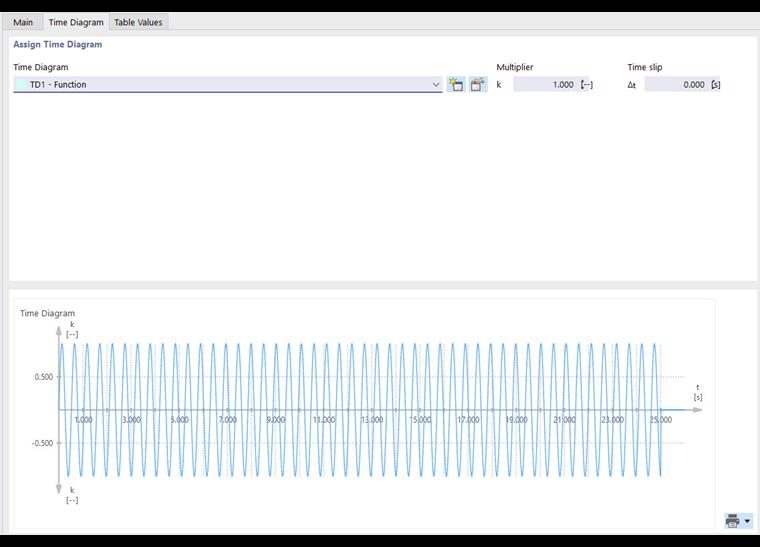

В данном разделе диалога можно задать временную диаграмму, которая описывает определенные нагрузки попеременно во времени. Если вы уже задали одну или несколько диаграмм времени, вы можете выбрать их в списке. Нажмите кнопку , чтобы создать новую диаграмму времени, или кнопку , чтобы изменить выбранную диаграмму времени.

Кроме того, можно глобально преувеличить или уменьшить временную диаграмму с помощью 'множителя'. Результат масштабирования с общим коэффициентом k можно проверить на диаграмме ниже, а также во вкладке Табличные значения.

Также можно задать 'Смещение времени', которое сместит временную диаграмму на расстояние времени Δ_t.

График

В нижней части затем в графической форме показана импортированная диаграмма времени. При перемещении мыши вдоль графика, появляются соответствующие абсцисс и ординаты. Для увеличения используйте колёсико мыши, для перемещения диаграммы используйте левую кнопку мыши, а для восстановления общего вида диаграммы дважды щёлкните колесико мыши.
