При статическом расчете определяются нагрузки и внутренние силы. С другой стороны, динамический анализ основан на массах . Для дополнительного модуля ' Модальный анализ ' есть несколько вариантов определения масс для определения собственных частот и форм колебаний.
Импортные массы

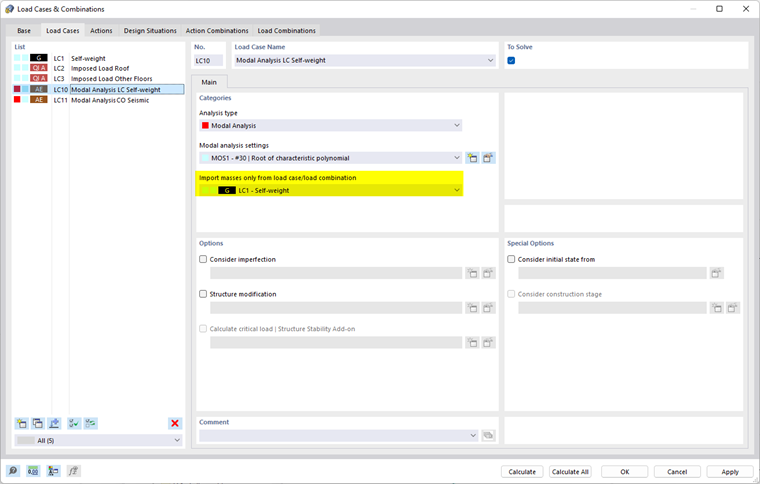

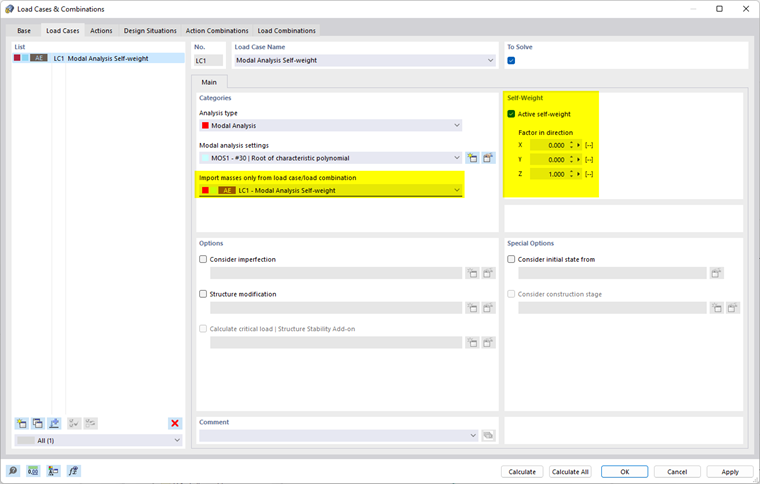

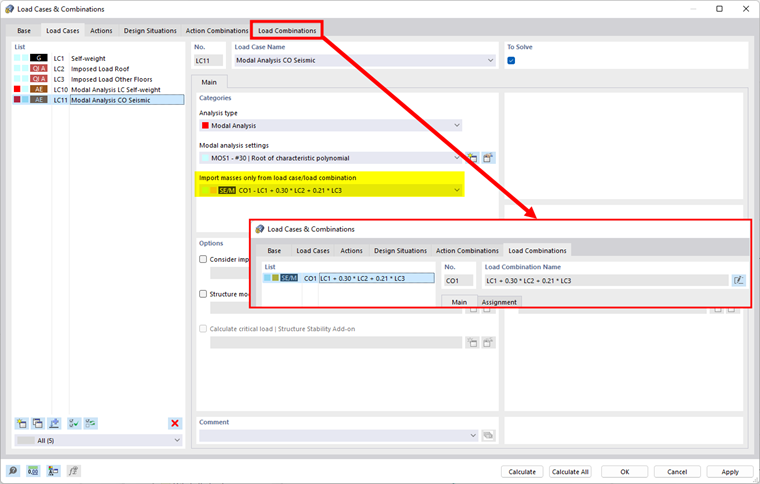

Вы можете импортировать нагрузки и массы из случая нагружения, которому вы присвоили тип анализа ' Модальный расчет ', и, таким образом, использовать их непосредственно для модального анализа (см. Изображение image027385 Вариант нагружения типа ' Модальный анализ ' для прямой передачи нагрузки ). Вы также можете перенять массы из другого варианта нагружения или сочетания нагрузок (см. Рисунок image027386 Заимствовать массы из варианта нагружения и рисунок [[ # image027388 Заимствовать массы из сочетания нагрузок {%\}). Он импортирует типы нагрузок, такие как силы и моменты, и преобразует их в массы.
Вы можете задать дополнительные параметры масс (тип преобразования масс, настройки матрицы масс, пренебрегая массами) в настройках модального анализа .
Силы преобразуются в массы с помощью константы преобразования массы , которая равна используется для модели - сохраняется основная информация. Настройка по умолчанию для g составляет 10 м/с² (1 кН = 100 кг).
Вы можете комбинировать загружения в расчетной ситуации, чтобы сформировать комбинацию землетрясения/массы (см. Рисунок # extbookmark manual|image027382|Расчетная ситуация 'сочетание землетрясения/массы' #).
Определить массы
В дополнение или в качестве альтернативы опциям, описанным для импорта масс, вы можете вручную определить массы узлов, линий, стержней или площадей в модальном расчетном загружении или определить моменты инерции площадей. Эти возможности описаны в главе Дополнительные массы .
Если вы установили ]] коэффициент умножения ' для нагрузки, он не принимается во внимание при модальном анализе. В этом случае установите коэффициент загружения в руководстве # extbookmark |LC-вручную|вручную определенная комбинация нагрузок # для масштабирования масс.
