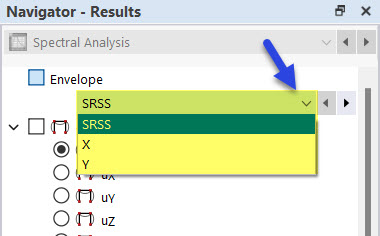

С настройками по умолчанию будут выведены результаты оболочек, а также глобальные направления X, Y и Z, которым вы присвоили Спектр ответа. Эти параметры находятся в верхней части списка навигатора для выбора (см. также изображение Выбор оболочки или направления ), что позволяет вам управлять отображением результатов соответственно.

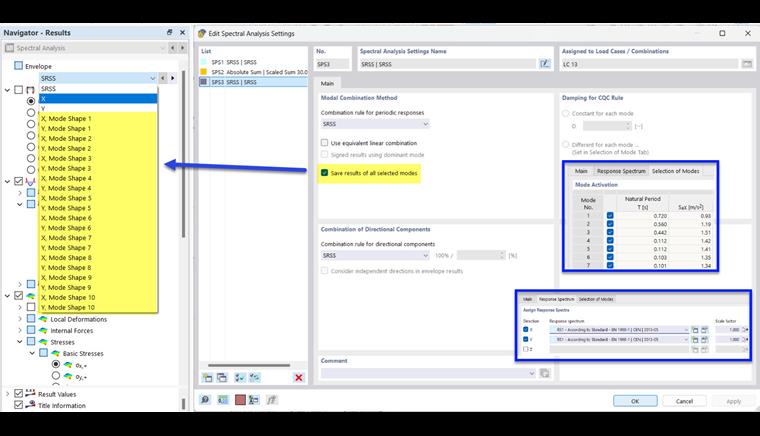

Если на вкладке Основа диалога "Нагрузочные случаи и комбинации" для нагрузочного случая активирована опция Сохранить результаты всех выбранных форм, то будут выведены также результаты всех выбранных собственных форм (см. раздел Выбор форм) для направлений X, Y и Z, которым присвоен Спектр ответа.
В нагрузочном случае таким образом сохраняются отдельные результаты спектрального анализа и становятся доступными как Частичные результаты (оболочки). Это заменяет необходимость экспорта нагрузочных случаев и комбинаций результатов, как это требуется в дополнительном модуле RF-/DYNAM Pro поколения программ RFEM 5 / RSTAB 8.

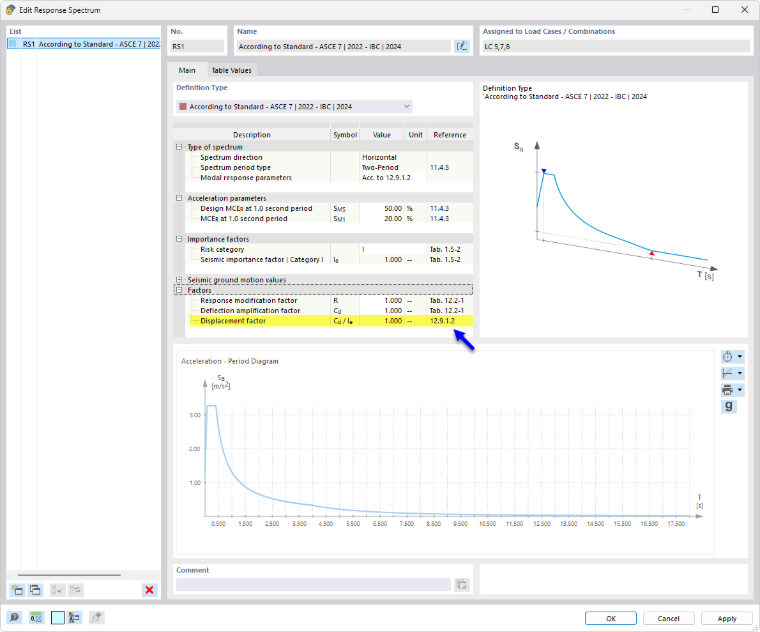

Доступные частичные результаты зависят от того, какие Настройки спектрального анализа вы назначили нагрузочному случаю и для каких направлений возбуждения вы установили Спектр ответа. Различные возможности указаны в следующих таблицах.
SRSS – Правило квадратного корня суммы квадратов
Для Нагрузочного случая обозначение результата указывает тип оболочки следующим образом:
| Обозначение | Тип результата |
|---|---|
| SRSS | Общая оболочка X, Y, Z |
| X | Оболочка всех собственных форм в X |
| Y | Оболочка всех собственных форм в Y |
| Z | Оболочка всех собственных форм в Z |
| X, Собственная форма n | Оболочка n-й собственной формы в X |
| Y, Собственная форма n | Оболочка n-й собственной формы в Y |
| Z, Собственная форма n | Оболочка n-й собственной формы в Z |
Если в диалоге "Нагрузочные случаи и комбинации" для Комбинаций результатов вы установили, что должны быть выведены частичные результаты (см. изображение Активация частичных результатов для комбинаций результатов ), эти результаты также становятся доступны для выбора в нагрузочных случаях, использованных в комбинации.
Обозначение результата состоит из номера нагрузочного случая и соответствующих частичных результатов. Например, для нагрузочного случая 7 (LF7) это выглядит следующим образом:
| Обозначение | Тип результата |
|---|---|
| LF7.SRSS | Общая оболочка X, Y, Z |
| LF7.X | Оболочка всех собственных форм в X |
| LF7.Y | Оболочка всех собственных форм в Y |
| LF7.Z | Оболочка всех собственных форм в Z |
| LF7.X, Собственная форма n | Оболочка n-й собственной формы в X |
| LF7.Y, Собственная форма n | Оболочка n-й собственной формы в Y |
| LF7.Z, Собственная форма n | Оболочка n-й собственной формы в Z |

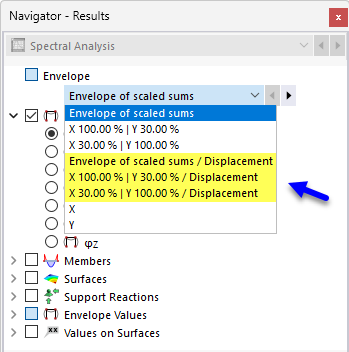

Масштабированная сумма (100 % / 30 % или 100 % / 40 %)
Для Нагрузочного случая обозначение результата указывает тип оболочки следующим образом:
| Обозначение | Тип результата |
|---|---|
| Масштабированные суммы | Общая оболочка |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Факторируемая оболочка всех собственных форм в X (100 %), Y (30 %) и Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Факторируемая оболочка всех собственных форм в X (30 %), Y (100 %) и Z (30 %) |
| X | Оболочка всех собственных форм в X (100 %) |
| Y | Оболочка всех собственных форм в Y (100 %) |
| Z | Оболочка всех собственных форм в Z (100 %) |
| X, Собственная форма n | Оболочка n-й собственной формы в X |
| Y, Собственная форма n | Оболочка n-й собственной формы в Y |
| Z, Собственная форма n | Оболочка n-й собственной формы в Z |
Для Комбинации результатов обозначение результата состоит из номера нагрузочного случая и соответствующих частичных результатов. Например, для нагрузочного случая 7 (LF7) это выглядит следующим образом:
| Обозначение | Тип результата |
|---|---|
| LF7.Масштабированные суммы | Общая оболочка |
| LF7.SSX | Факторируемая оболочка всех собственных форм в X (100 %), Y (30 %) и Z (30 %) |
| LF7.SSY | Факторируемая оболочка всех собственных форм в X (30 %), Y (100 %) и Z (30 %) |
| LF7.SSZ | Факторируемая оболочка всех собственных форм в X (30 %), Y (30 %) и Z (100 %) |
| LF7.X | Оболочка всех собственных форм в X (100 %) |
| LF7.Y | Оболочка всех собственных форм в Y (100 %) |
| LF7.Z | Оболочка всех собственных форм в Z (100 %) |
| LF7.X, Собственная форма n | Оболочка n-й собственной формы в X |
| LF7.Y, Собственная форма n | Оболочка n-й собственной формы в Y |
| LF7.Z, Собственная форма n | Оболочка n-й собственной формы в Z |
Абсолютная сумма
Для Нагрузочного случая обозначение результата указывает тип оболочки следующим образом:
| Обозначение | Тип результата |
|---|---|
| Абсолютная сумма | Общая оболочка X, Y, Z |
| X | Оболочка всех собственных форм в X |
| Y | Оболочка всех собственных форм в Y |
| Z | Оболочка всех собственных форм в Z |
| X, Собственная форма n | Оболочка n-й собственной формы в X |
| Y, Собственная форма n | Оболочка n-й собственной формы в Y |
| Z, Собственная форма n | Оболочка n-й собственной формы в Z |
Для Комбинации результатов обозначение результата состоит из номера нагрузочного случая и соответствующих частичных результатов. Например, для нагрузочного случая 7 (LF7) это выглядит следующим образом:
| Обозначение | Тип результата |
|---|---|
| LF7.AS | Общая оболочка |
| LF7.X | Оболочка всех собственных форм в X |
| LF7.Y | Оболочка всех собственных форм в Y |
| LF7.Z | Оболочка всех собственных форм в Z |
| LF7.X, Собственная форма n | Оболочка n-й собственной формы в X |
| LF7.Y, Собственная форма n | Оболочка n-й собственной формы в Y |
| LF7.Z, Собственная форма n | Оболочка n-й собственной формы в Z |
