Результаты спектрального анализа, доступные для элементов , перечислены в категории результатов таблицы "Результаты по Член. Результаты сортируются по номерам стержней на отдельных вкладках.
Общие деформации

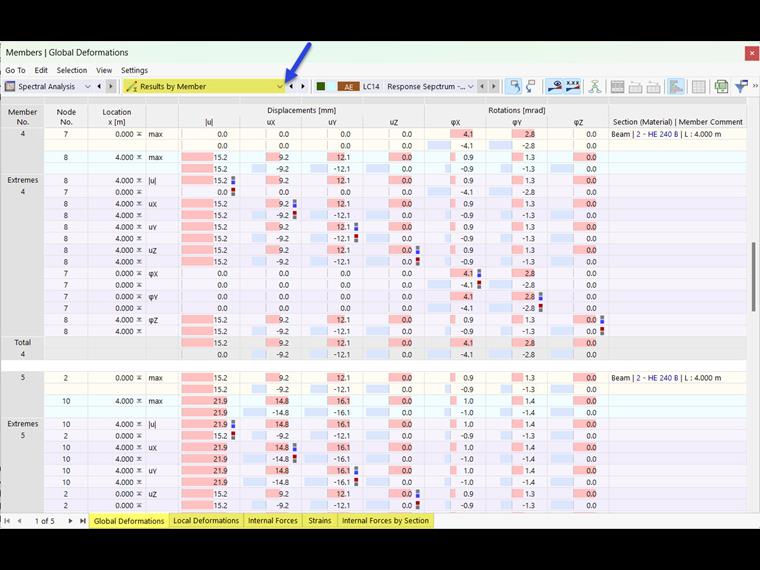

Деформации стержней можно отобразить графически с помощью категории навигатора 'Общие деформации' (см. Изображение # extbookmark manual|image030131|Результаты спектрального анализа №). В регистре таблицы 'Общие деформации' деформации стержней отображаются в числовой форме (см. Изображение image030288 Результаты стержня за стержнем в таблице ). Это следующие результаты:
- Абсолютное полное перемещение |u|
- Перемещения uX, uY и uZ
- Повороты φX, φY и φZ.
Деформации относятся к осям общей системы координат.
Местные деформации
Вы можете отобразить локальные деформации стержней графически с помощью категории навигатора 'Стержни' 'Местные деформации' (см. Изображение # extbookmark manual|image025859|Выбрать в навигаторе локальные деформации стержней #). В таблице регистров 'Местные деформации' перечисляются значения деформаций стержня. Это следующие результаты:
- Абсолютное полное перемещение |u|
- Местные перемещения x, u y и u z
- Местные повороты φx, φy и φz
- Деформация сечения ω (если дополнение warping torsion (7 градусов свободы) активировано)
Деформации относятся к местным осям стержня.
Внутренние силы
Внутренние силы стержней можно отобразить графически с помощью категории навигатора 'Стержни' → 'Внутренние силы' (см. Рисунок # extbookmark manual|image030131|Результаты спектрального анализа №). На вкладке таблицы ' Внутренние силы ' внутренние силы стержней отображаются в числовой форме. Это следующие результаты:
- Силы N, Vy и Vz
- Моменты MT, My и Mz
- Бимомент Mω (если надстройка warping-torsion (7 градусов свобода) активировано)
- Крутящие моменты MT, pri и MT, sec (если дополнительный модуль dof Деформация кручения (7 степеней свободы) активировано)
деформации
Деформации стержней представляют собой местные деформации в виде осевых деформаций и сдвига. В категории навигатора ' Элементы ' → ' Искажения ' и на вкладке таблицы ' Искажения ' доступны следующие результаты:
- Изменения длины и деформации сдвига εx, γxy и γxz
- Крутящие и изгибающие нагрузки κx, κy и κz
Контактные силы
Для участников с хранилищем , вы можете использовать ' Показать контактные силы '. Обновлены следующие руководства:
- Контактные силы px, py и pz
- Момент mx
Внутренние силы по сечениям
Im Tabellenregister 'Schnittgrößen querschnittsweise' werden die Extremwerte der Schnittgrößen aufgelistet, die für jeden Querschnitt vorliegen.
