Возможности выбора

Перед редактированием объектов, определите соответствующие объекты модели - выберите « ». В зависимости от типа и назначения объекта можно использовать различные параметры.

Выбранные объекты будут выделены другим цветом. Можно настроить цвета для выбора и цвета для предварительного выбора («касание» объекта без щелчка) в диалоговом окне ' Свойства экрана '.

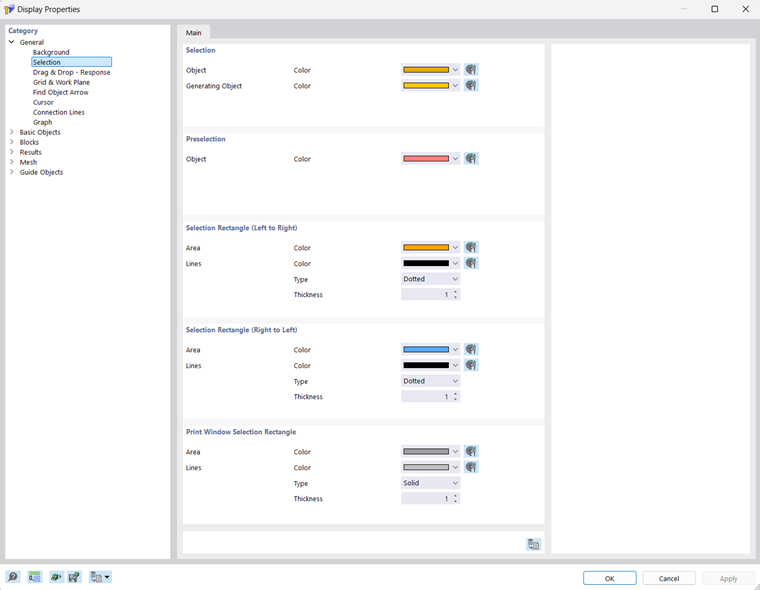

01 Диалоговое окно 'Свойства экрана ', Выбор категории' '

Чтобы изменить свойства выбранных объектов, дважды щелкните по одному из них. Либо нажмите Изменить выбор в меню Изменить .

Выбор объектов графически

Выбор с помощью мыши

Чтобы выбрать объект в рабочем окне, щелкните по нему левой кнопкой мыши. Объект остается выбранным до тех пор, пока вы не щелкнете по другому объекту или в пустой области рабочего окна. Если вы хотите добавить в выборку больше объектов, у вас есть два варианта:

• Удерживая нажатой клавишу Ctrl, щелкните.
• Нажмите кнопку , чтобы активировать настройку 'Добавить к выбранному' в меню Изменить > Выбрать.

Выбор с графической областью

Чтобы выбрать несколько объектов в рабочем окне одновременно, нарисуйте окно над объектами, удерживая нажатой левую кнопку мыши. При этом действительно следующее: Если вы открываете окно слева направо, то будут выбраны все объекты в данном окне. Однако, если вы рисуете окно справа налево, выбор также включает в себя все объекты, которые только частично находятся в этой области. Назначенные цвета настраиваются в диалоговом окне image030452 Свойства экрана .

Инфо

Удерживая нажатой клавишу Alt во время рисования окна, можно выбрать линии или точки, лежащие в частях, не перемещая части.

Если выбор с помощью окна неблагоприятный, вы можете сделать выбор с помощью параллелограмма, эллиптической области, круглой области или области, определяемой от руки (' Лассо '). Эти параметры можно найти в меню Изменить > Выбрать .

Выбрать бесплатные точки

С помощью функции 'Свободные точки' в меню Изменить > Выбрать можно выбрать все точки, которые не требуются для определения линий или частей. Чтобы удалить эти точки, нажмите клавишу Del.

Выбор связанных объектов

Если вы выбрали деталь, соответствующие линии и точки не будут включены в выбор. С помощью функции 'Связанные объекты' в меню Изменить Выбрать можно интегрировать компоненты выбранных объектов в выборку.

Выбор объектов через навигатор

Чтобы выбрать объект, нажмите на соответствующую запись в навигаторе - Данные . Эта функция распространяется также на свойства объекта: Например, если вы выберете материал в навигаторе, все объекты, которым назначен материал, будут выбраны в рабочем окне.

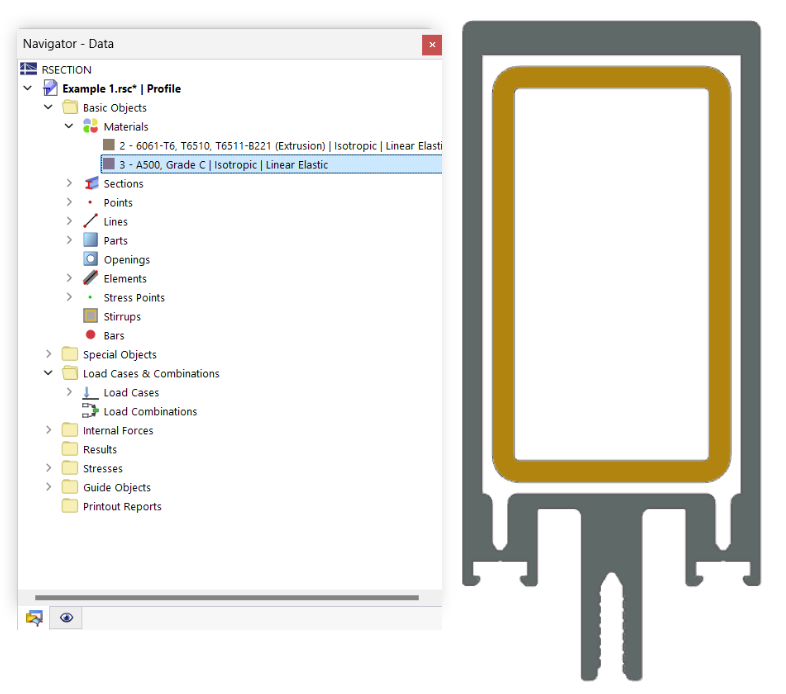

03 Выбор объектов по свойствам в навигаторе

Выбор объектов по таблице

Чтобы выбрать объект модели, нажмите на соответствующую строку в таблице - Основные объекты .

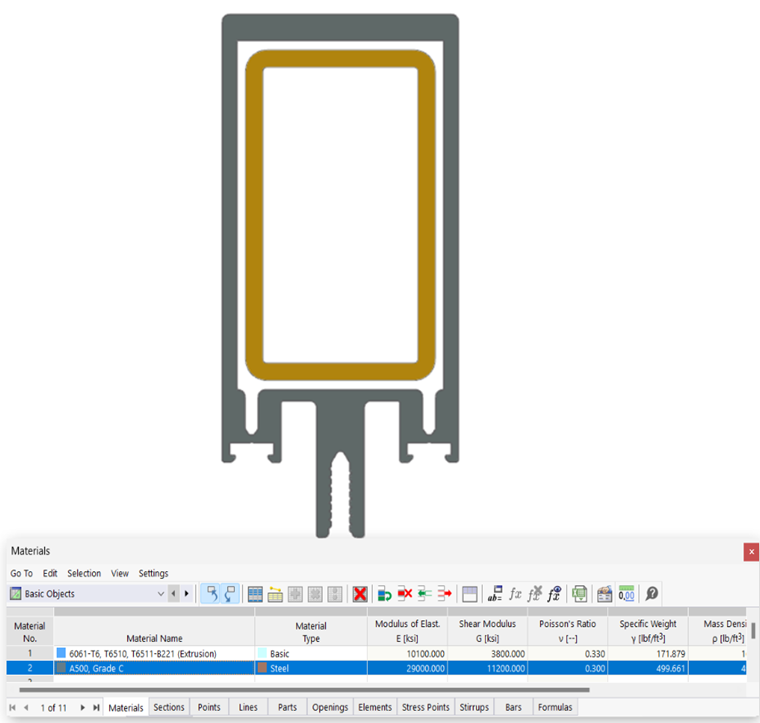

04 Выбор объектов по свойствам в таблице

Инфо

Графический выбор с помощью таблицы возможен только в том случае, если кнопка на панели инструментов таблицы активирована (по умолчанию).
